Vesijahutusplokk EK Water Blocks Acetal Copper POM Must

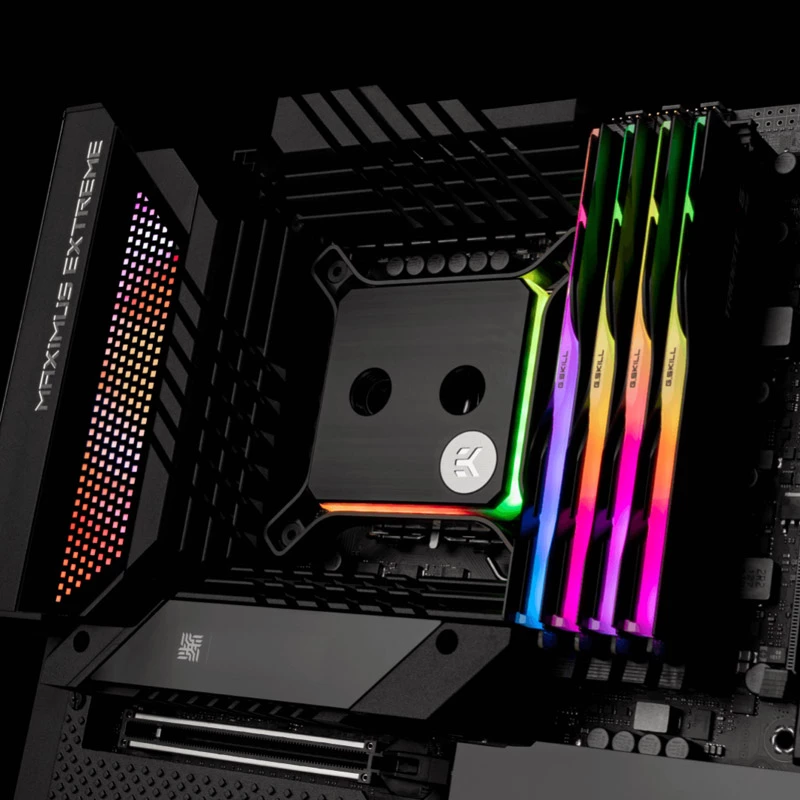

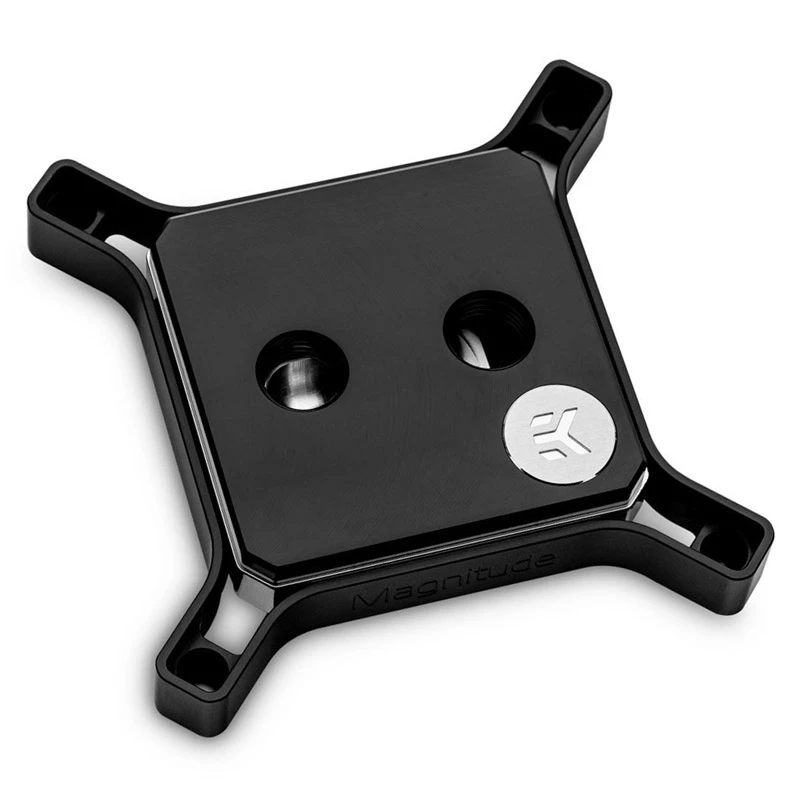

EK-Quantum Magnitude 1700 on spetsiaalselt Intel® 12. põlvkonna Core protsessoritele loodud protsessori vesijahutusplokk. See ühendab nikeldatud vasest külmaplaadi ja minimalistliku musta POM-atsetaalist ülaosa spetsiaalselt disainitud voolujaotussisendi ja külmaplaadi geomeetriaga, mis on kohandatud 1700 pesale ja kiibi paigutusele. Plokil on CNC-töödeldud täismessingist pööratav sisend, suurendatud ribide massiiv kompaktses jalajäljes 50% suurema pinnaga ning 0,40 mm mikrokanalid ja 0,26 mm mikroribid, et maksimeerida soojusülekannet, hoides voolutakistuse madalal. Plokk sisaldab vahetatavat valget POM-siseraami, mis hajutab valgust 30 individuaalselt adresseeritavast D-RGB LED-ist (3-kontaktiline 5 V digitaalpistik), ja esteetilist raami saab vahetada eraldi müüdavate värvianodeeritud alumiiniumist või nikeldatud messingist variantide vastu.

Eelised

Magnitude 1700 pakub kõrget jahutusvõimet minimaalse voolutakistusega tänu optimeeritud mikrokanali ja mikroribi geomeetriale ning CNC-töödeldud messingist sisendile, mis suurendab ja parandab jahutusmootorit. Selle pesapõhine sisend suunab jahutusvedeliku ühtlaselt üle protsessori kiibi ja pööratav sisend võimaldab sisse- ja väljalaskeava vahetada, et hõlbustada torude paigutust. Kõik peamised komponendid on täpsuse ja vastupidavuse tagamiseks CNC-töödeldud tahkest materjalist. Integreeritud adresseeritav D-RGB valgustus valge valgust hajutava POM-raamiga pakub kontrollitud valgustust, kahjustamata ühilduvust kompaktsete emaplaatidega.

Sobib

• Kohandatud vedelikjahutusega lauaarvutid Intel LGA 1700 protsessoritega
• SFF- ja mITX-arvutid, mis vajavad suurt jahutustihedust väikeses jalajäljes
• Entusiastid, kes otsivad täpset jahutusvedeliku suunamist ja pööratavaid sisse-/väljalaskevalikuid

Peamised tehnilised andmed

• Ühilduvus: Intel LGA 1700 (Intel® 12. põlvkond)

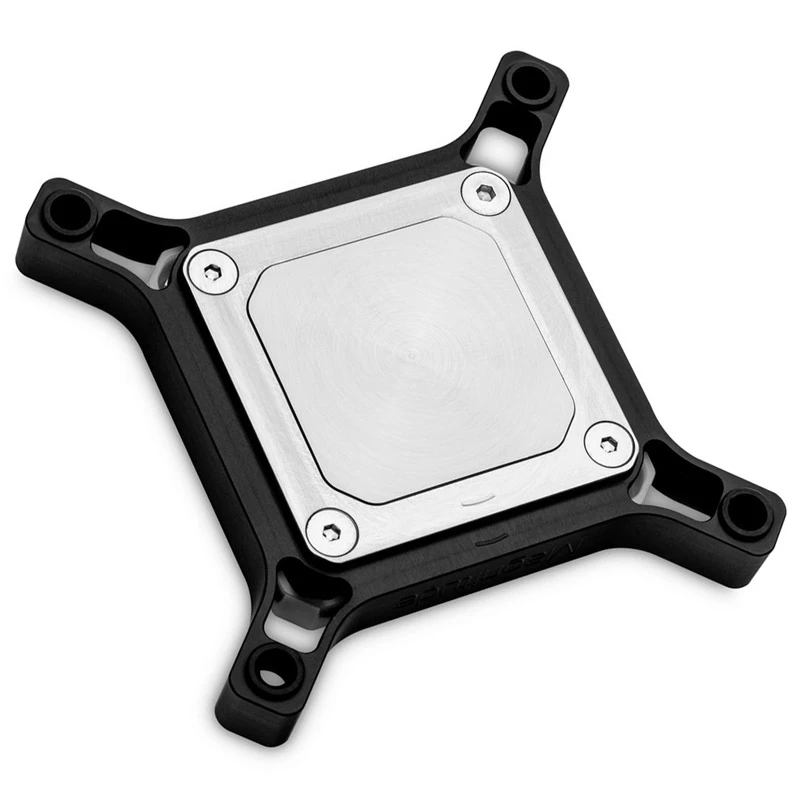

• Külmaplaadi materjal: nikeldatud vask
• Ülaosa materjal: POM-atsetaal (must)
• Sisendi materjal: CNC-töödeldud täismessing (pööratav)
• Mikrokanali laius: 0,40 mm
• Mikroribi paksus: 0,26 mm
• Ribide massiiv: 50% suurem pindala võrreldes eelmiste põlvkondadega

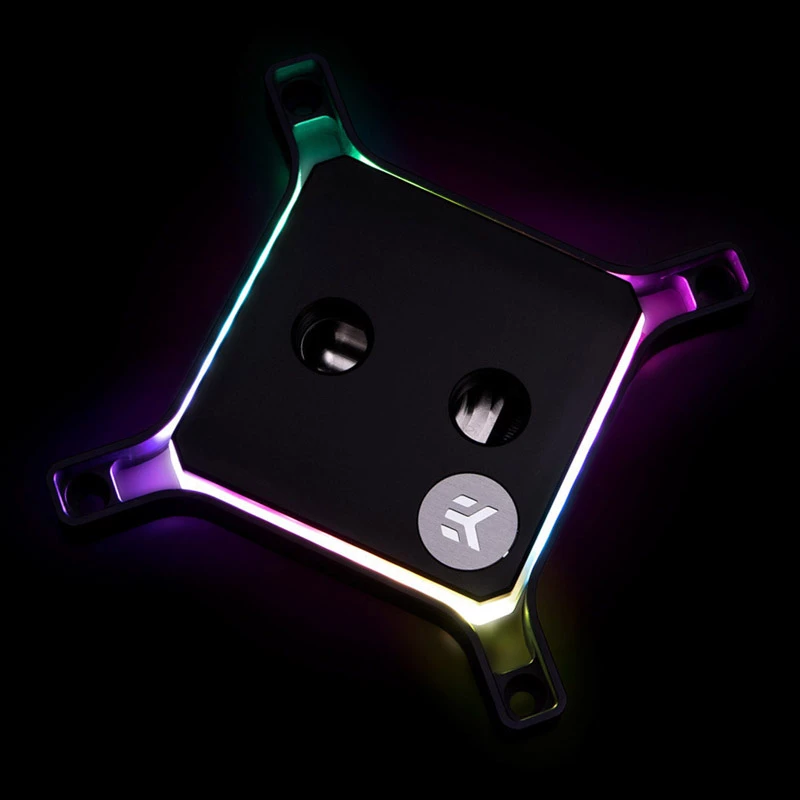

• LEDid: 30 individuaalselt adresseeritavat D-RGB dioodi, 3-kontaktiline 5 V pistik (viigujaotus: +5 V, andmed, NC, maandus)

Kasutusjuhend

Paigaldage EK-Quantum Magnitude 1700, järgides kaasasolevat kinnitusriistvara ja emaplaadi tootja juhiseid LGA 1700 pesade jaoks. Paigaldage plokk protsessorile õiges suunas soovitud sisse-/väljalaske marsruudi jaoks; vajadusel pöörake messingist sisendit 180°, et vahetada sisse- ja väljalaskeava. Ühendage torud sisse- ja väljalaskeavade külge, kasutades ühilduvaid liitmikke, ja kinnitage 3-kontaktiline 5 V D-RGB kaabel ühilduvasse päisesse või kontrollerisse. Täitke ja eemaldage õhk ahelast vastavalt jahutusvedeliku ja pumba tootja juhistele, seejärel kontrollige lekkevaba töötamist ja õiget voolu enne süsteemi pikaajalist käitamist.

Soovitused

Kasutage korrosiooni inhibeerivat jahutusvedelikku, mis ühildub vase- ja messingkomponentidega; vältige destilleeritud vett ilma lisanditeta. Veenduge, et torud ja liitmikud vastavad pordi läbimõõdule ja et ahelast on põhjalikult õhk eemaldatud, et vältida õhutaskuid. Vahetage esteetilisi raame ainult siis, kui ahel on tühjendatud ja süsteem on välja lülitatud.
