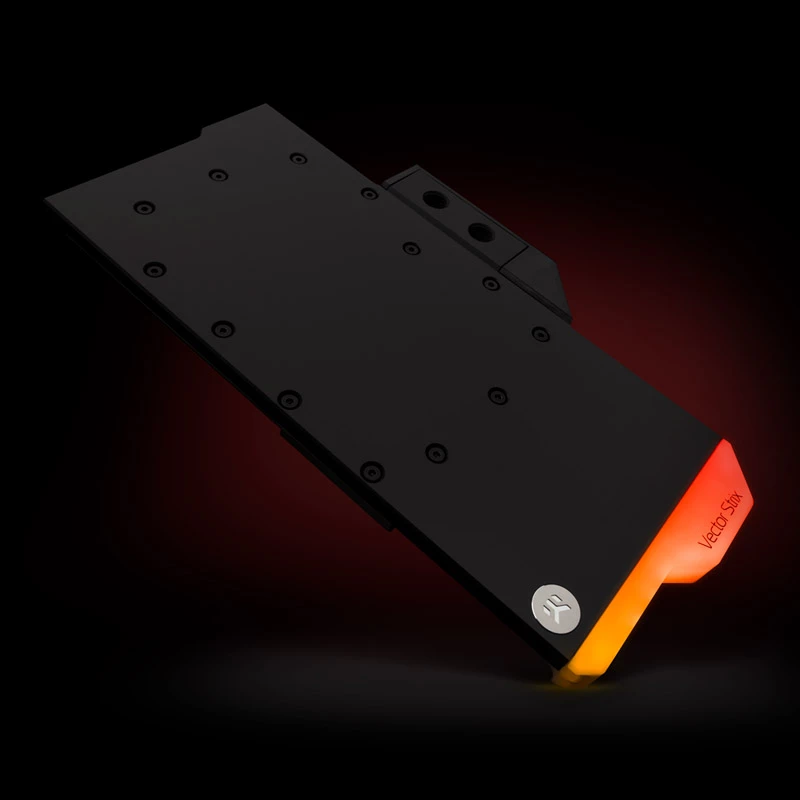

Vesijahutusplokk EK Water Blocks atsetaalvaskmust

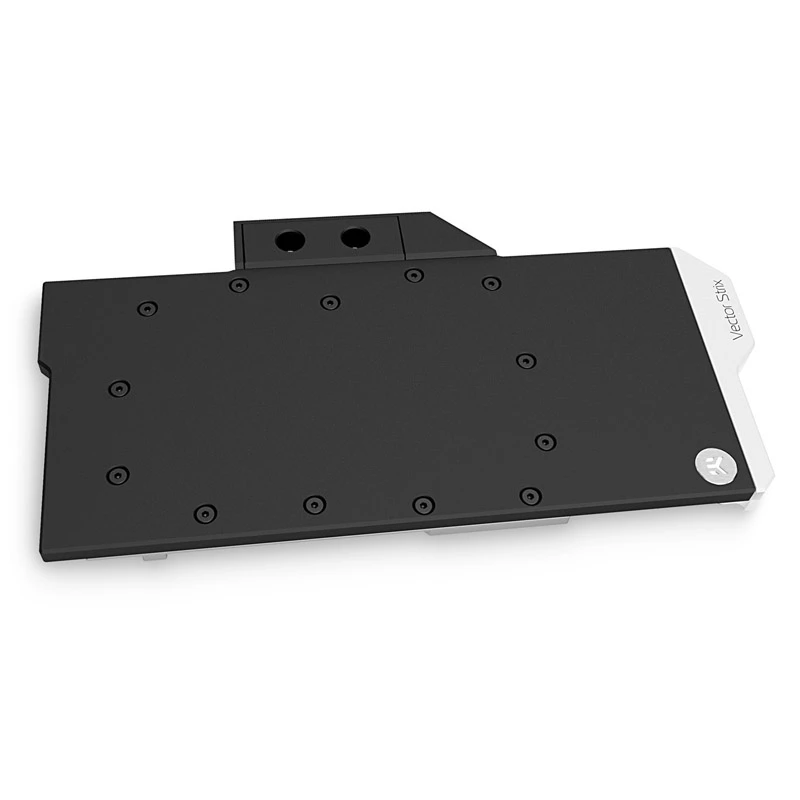

EK-Quantum Vector Strix RX 6800/6900 on 2. põlvkonna Vector GPU vesijahutusplokk, mis on mõeldud ASUS ROG Strix GAMING Radeon RX 6800, RX 6800 XT ja RX 6900 XT graafikakaartidele, mis põhinevad AMD RDNA2 arhitektuuril. Plokk jahutab otse GPU tuuma, VRAM-i ja VRM-i, suunates jahutusvedeliku üle nende kriitiliste komponentide. Selle konstruktsioonis on kasutatud nikeldatud vasest alust ja musta POM-atsetaalist pealispinda koos EPDM O-rõngaste ja eelpaigaldatud messingist tugipostidega, mis tagavad usaldusväärse tihenduse ja lihtsa paigalduse.

Eelised

Vector seeria rakendab avatud poolitatud vooluga (Open Split-Flow) jahutusmootorit, millel on optimeeritud düüsiplaat ja ribide geomeetria, et tagada ühtlane jahutusvedeliku jaotus, madal hüdrauliline takistus ja vähenenud hüdrodünaamilised ebastabiilsused. See disain pakub tõhusat jahutusvõimet isegi madalama pöörlemiskiirusega pumpade puhul. Alus on CNC-töödeldud kõrgekvaliteetsest nikeldatud elektrolüütilisest vasest tõhusa soojusülekande tagamiseks, samas kui atsetaalist pealispind ja terminalid tagavad vastupidava ja lekkekindla koostu. Integreeritud D-RGB valgustus üheksa individuaalselt adresseeritava LED-iga ja ühilduvus peamiste emaplaatide RGB sünkroonimissüsteemidega lisab kohandatavat valgustust.

Sobib

• ASUS ROG Strix GAMING Radeon RX 6800
• ASUS ROG Strix GAMING Radeon RX 6800 XT
• ASUS ROG Strix GAMING Radeon RX 6900 XT

Peamised tehnilised andmed

• Ühilduvus: ROG Strix RX 6800 / 6800 XT / 6900 XT

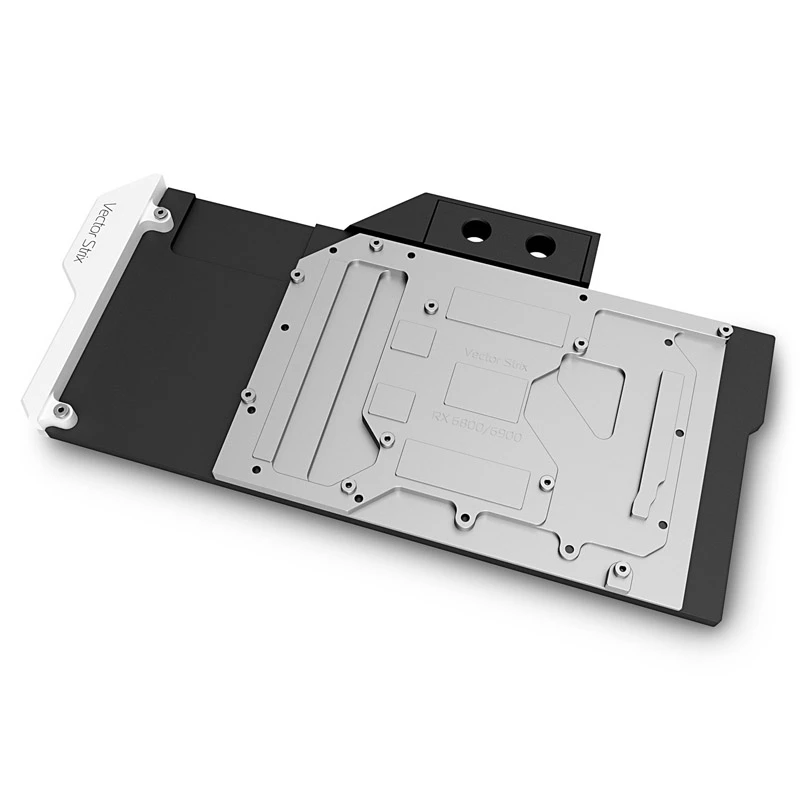

• Materjalid: nikeldatud elektrolüütilisest vasest alus, must POM-atsetaalist pealispind
• Jahutuse katvus: GPU tuum, VRAM, VRM (toiteastmed ja induktiivpoolid)
• Disain: 2. põlvkonna Vector, avatud poolitatud vooluga (Open Split-Flow) jahutusmootor
• RGB: 9 individuaalselt adresseeritavat D-RGB LED-i, 3-kontaktiline D-RGB pistik (+5V joondus)
• Tihendus: EPDM O-rõngad
• Kaasasolevad tarvikud: kinnitusmehhanism messingist tugipostidega, kinnituskruvid/mutrid/seibid, 2x nikeldatud messingist G1/4" korki, EK-Loop mitmeotstarbeline kuuskantvõti (6/8/9 mm), termopadjad, EK-TIM Ectotherm termopasta (1 g)

Kasutusjuhend

Eemaldage originaalne GPU jahuti, järgides kaardi tootja hooldusjuhiseid. Puhastage GPU kiibi ja kontaktalad, seejärel kandke kaasasolev termopasta ja termopadjad vastavatele VRAM-i ja VRM-i tsoonidele. Asetage EK-Quantum Vector Strix RX 6800/6900 plokk trükkplaadile, joondage eelpaigaldatud messingist tugipostid ja kinnitage plokk kaasasolevate kruvide, mutrite ja seibidega. Paigaldage G1/4" liitmikud ja ühendage oma ahelasse, tagades D-RGB pistiku õige orientatsiooni (nool +5V suunas). Enne süsteemi sisselülitamist tehke ahelale rõhu- ja lekketest.

Soovitused

Kasutage ühilduvat tagumist kinnitusplaati, et parandada välimust ja tagada GPU tuuma ning trükkplaadi VRM/VRAM alade täiendav passiivne jahutus. Optimaalse jõudluse saavutamiseks ühendage plokk kvaliteetse jahutusvedelikuga ja hooldage ahelat regulaarselt; veenduge, et pumba vool vastab süsteemi nõuetele ja kontrollige, et D-RGB päised toetavad 3-kontaktilisi +5V adresseeritavaid LED-e.
