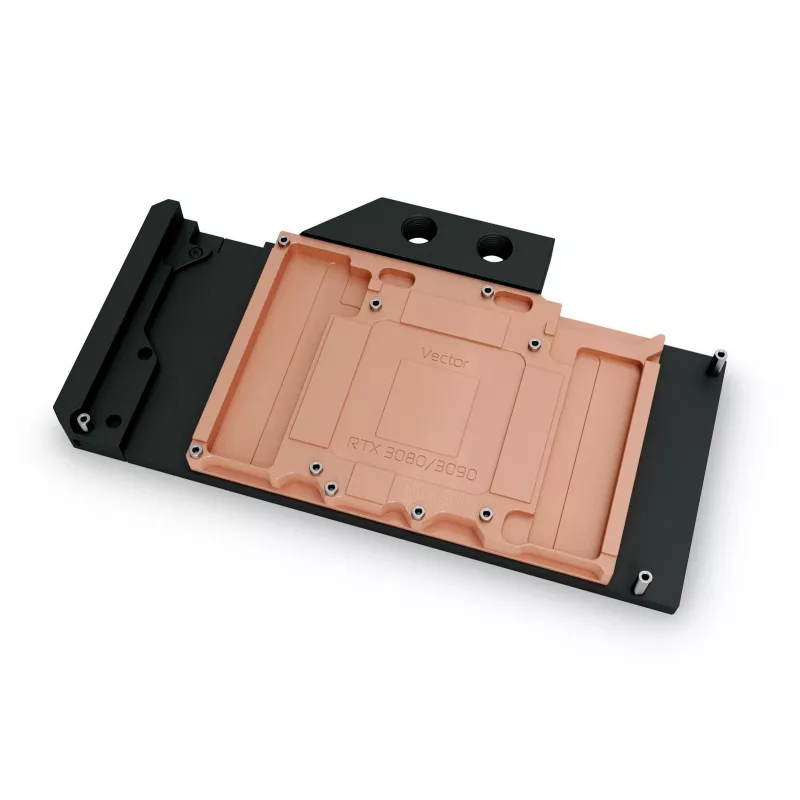

Vesiblokk EK Water Blocks Quantum Vector RTX 3080/3090 — Atsetaal/Vask, Must, 220×124×20,5 mm

EK Water Blocks Quantum Vector RTX 3080/3090 täisvooder-vesiblokk on projekteeritud NVIDIA GeForce RTX 3080 ja RTX 3090 graafikakaartide vedelikjahutuseks (referents-PCB disainid, välja arvatud Founders Edition). Blokk ühendab CNC-töödeldud elektrolüütilisest vasest külmplaadi musta POM-atsetaalist pealismaterjaliga, et jahutada otse GPU tuuma, VRAM-i ja VRM-komponente. Mõõtmetega 220×124×20,5 mm ja paksema vasest alusega, et ületada paljude referentskaartide kõrgeid kondensaatoreid, pakub see teise põlvkonna Vector-blokk laia ühilduvust, säilitades samas madala hüdraulilise takistuse. Avatud jaotusvooluga jahutusmootor, optimeeritud joaplaat ja 27 mikroribistiku massiiv 0,5 mm mikrokanalitega tagavad ühtlase jahutusvedeliku jaotuse ja tõhusa soojusülekande. Komplekt sisaldab eelpaigaldatud messingist vahetükke, EPDM O-rõngaid usaldusväärse tihenduse tagamiseks ja liitmike jaoks valmis porte; toode on valmistatud Sloveenias.

Eelised

Vasest külmplaat tagab otsese ja kõrge juhtivusega kontakti GPU, VRAM-i ja VRM-iga, parandades soojuseraldust võrreldes õhkjahutusega. Optimeeritud avatud jaotusvooluga disain ja joaplaadi geomeetria vähendavad hüdrodünaamilisi ebastabiilsusi ja minimeerivad voolutakistust, võimaldades tõhusat tööd madalama pöörlemiskiirusega pumpadega. Paksem vasest alus suurendab mehaanilist ruumi referents-PCB-de kõrgete kondensaatorite jaoks ning musta värvi atsetaadist pealispind ja terminalid pakuvad ühtset esteetikat. Eelpaigaldatud messingist vahetükid ja kvaliteetsed O-rõngad lihtsustavad paigaldust ning suurendavad pikaajalist lekkekindlust.

Sobib

• Vedelikjahutusega süsteemid NVIDIA GeForce RTX 3080 ja RTX 3090 referentsdisainiga graafikakaartidele
• Suure jõudlusega arvutid, mis taotlevad madalamaid GPU temperatuure ja vähendatud soojuslikku pidurdamist
• Kohandatud vooluringisüsteemid, kus on nõutav madal hüdrauliline takistus (nõrgemad või madala pöörlemiskiirusega pumbad)
• Kasutajad, kes plaanivad ühendada GPU-blokke kinnitusplaatidega täiendavaks passiivjahutuseks

Peamised spetsifikatsioonid

• Vormitegur: täisvooder-GPU vesiblokk referentsdisainiga RTX 3080/3090 graafikakaartidele
• Materjalid: CNC-töödeldud elektrolüütilisest vasest külmplaat; must POM-atsetaalist pealispind ja terminalid
• Jahutuskatvus: GPU tuum, VRAM, VRM, MOSFETid ja paispoolid
• Jahutusmootor: avatud jaotusvool optimeeritud joaplaadi ja ribide geomeetriaga
• Mikroribistiku massiiv: 27 mikroribi 0,5 mm mikrokanalitega
• Mõõtmed: 220 mm (sügavus) × 124 mm (kõrgus) × 20,5 mm (laius)
• Tihendus: EPDM O-rõngad; eelpaigaldatud messingist vahetükid
• Viimistlus: must atsetaadist pealispind; must esteetika
• Pordid: liitmike jaoks valmis terminalid vedelikjahutuse integreerimiseks
• Päritolu: valmistatud Sloveenias

Kasutamine

Enne paigaldamist valmistage ette oma kohandatud vooluring ja veenduge, et jahutusvedelik ühildub vase ja atsetaadi komponentidega. Eemaldage graafikakaardi originaaljahuti vastavalt tootja juhistele ja puhastage GPU kiip, VRAM ning ümbritsevad pinnad vanast termopastast. Joondage vesiblokk nii, et külmplaat puutub kokku GPU, VRAM-i ja VRM-i padjanditega; kinnitage blokk, kasutades kaasasolevaid messingist vahetükke ja kinnitusmehhanismi. Ühendage sisselaske- ja väljalaskeliitmikud, täitke ja õhutage vooluring, seejärel tehke lekketest, käivitades pumba väliselt või madalal pöörlemiskiirusel. Jälgige temperatuure ja kontrollige korralikku voolu ning tihendust enne süsteemi normaalsele tööle naasmist.

Soovitused

Kasutage jahutusvedeliku koostisi, mis on soovitatud segametallist vooluringidele, ja vältige agressiivseid lisandeid. Ühendage blokk ühilduva kinnitusplaadiga paremaks passiivseks jahutuseks VRAM-i ja PCB VRM-i piirkondades. Kui kasutate nõrgemaid pumpasid, võimaldab Vectori madal hüdrauliline takistus piisavat voolu, kuid kinnitage alati voolukiirused ja tehke regulaarselt hoolduskontrolle lekete ja jahutusvedeliku seisukorra osas.
