Vesiblokk EK Water Blocks

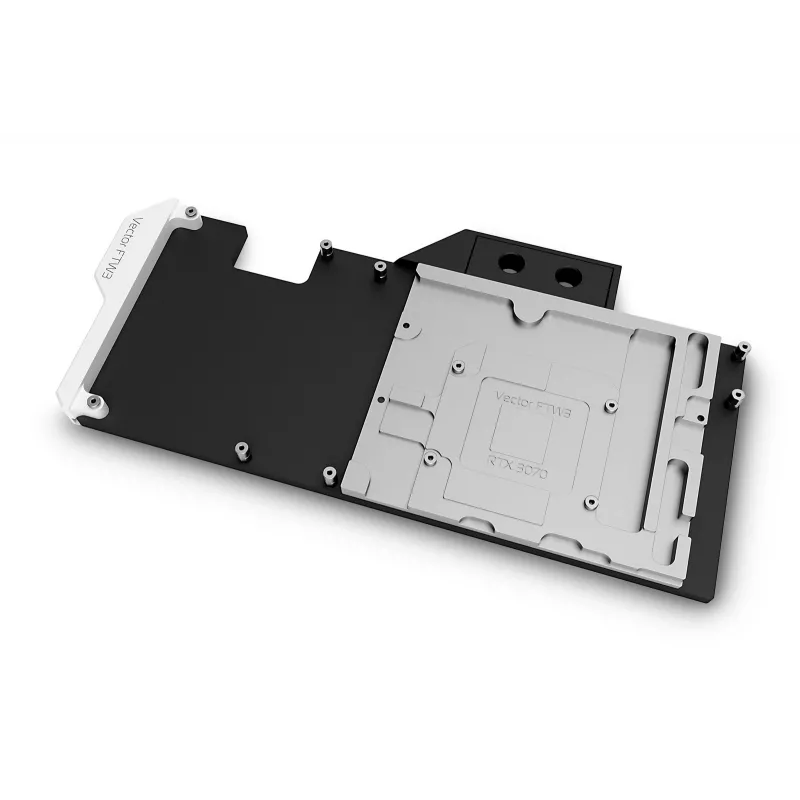

EK-Quantum Vector FTW3 RTX 3070 D-RGB on teise põlvkonna täiskattega GPU vesiblokk, mis on loodud EVGA FTW3 RTX 3070 graafikakaartidele, mis põhinevad NVIDIA Ampere arhitektuuril. See jahutab GPU tuuma, VRAM-i, toiteastmed ja drosselid VRM-is, kasutades Open Split-Flow jahutusmootorit koos optimeeritud ribide ja jugaplaadi geomeetriaga. Plokil on nikeldatud elektrolüütilisest vasest alus ja POM acetaalist pealisosa, see sisaldab eelnevalt paigaldatud messingist vahedetaile, EPDM O-rõngaid tihendamiseks ja integreeritud adresseeritavat D-RGB valgustust, mis ühildub tavaliste 3-kontaktiliste +5 V pesadega.

Eelised

Open Split-Flow disain tagab madala hüdraulilise takistuse ja stabiilse voolujaotuse, võimaldades tõhusat jõudlust isegi madalama kiirusega pumpade puhul. 28 ribiga mikrokanalite massiiv, millel on 0,6 mm mikrokanalid, tasakaalustab soojuslikku jõudlust ja voolu, vähendades ummistusohtu ja hüdrodünaamilisi ebastabiilsusi. CNC-töödeldud vasest alus tagab tõhusa soojusülekande, samas kui acetaalist pealisosa ja eelnevalt paigaldatud messingist vahedetailid lihtsustavad paigaldamist. Integreeritud adresseeritav D-RGB valgustus pakub ühilduvust suuremate emaplaatide RGB sünkroonimissüsteemidega.

Sobib

• EVGA FTW3 RTX 3070 graafikakaardid
• Kohandatud vedelikjahutussüsteemid mängu- ja tööjaamaarvutitele
• Süsteemid, kus on vaja madalat hüdraulilist takistust (nõrgemad pumbad või madala kiirusega töö)

Peamised tehnilised andmed

• Ühilduvus: FTW3 RTX 3070 (NVIDIA Ampere)
• Materjalid: nikeldatud elektrolüütilisest vasest alus, POM acetaalist pealisosa
• Mikroribid: 28 ribi 0,6 mm mikrokanalitega
• Valgustus: 8 adresseeritavat D-RGB LED-i, 3-kontaktiline +5 V pistik
• Tihendus: EPDM O-rõngad
• Kaasas olevad liitmikud: 2x nikeldatud messingist G1/4" korki
• Kinnitus: eelnevalt paigaldatud messingist vahedetailid, kinnituskruvid, mutrid, seibid
• Tarvikud: termopadjad, 1 g EK-TIM Ectotherm termopastat, EK-Loop Multi kuuskantvõti (6 mm, 8 mm, 9 mm)

Kasutusjuhend

Eemaldage EVGA FTW3 RTX 3070 standardjahuti, järgides tootja lahtivõtmisprotseduuri. Paigaldage vesiblokk, joondades seda kaardi kinnituspunktidega, ja kinnitage see kaasasolevate kruvitavate messingist vahedetailide ja kinnitusdetailidega. Ühendage 3-kontaktiline D-RGB kaabel +5 V adresseeritava päisega, veendudes, et nool joondub +5 V märgistusega. Integreerige plokk suletud ahelaga vedelikjahutussüsteemi, kasutades G1/4" liitmikke, ja veenduge enne süsteemi sisselülitamist, et ei esine lekkeid.

Soovitused

Kasutage ühilduvaid G1/4" liitmikke, kontrollige pumba ja radiaatori võimsust vastavalt soojuskoormusele ning kaaluge soovitatud hoideplaadi paigaldamist täiendavaks passiivjahutuseks ja mehaaniliseks toeks. Järgige standardseid vedelikjahutuse lekkekatse protseduure ja tootja pöördemomendi juhiseid kinnitusdetailide kinnitamisel.
