Vertiv Geist VP4G20AE toitejaotusseade (PDU) 42 vahelduvvoolu pistikupesa 0U Must

Vertiv VP4G20AE on monitooritav vertikaalne 0U kolmefaasiline toitejaotusseade (PDU), mis on mõeldud riiulisse paigaldatavate seadmete toitejaotuseks ja kaugtoitehalduseks. Seade pakub segu IEC C13 ja IEC C19 pistikupesadest – 36 C13 ja 6 C19 – kokku 42 vahelduvvoolu pistikupesa ning ühendatakse 3 m IEC 60309 sisendkaabli abil (3P+N+E, IP44). See toetab nimitõitesisendpingeid 200–240/346–415 V sagedusel 50–60 Hz ja kuni 16 A sisendi kohta, pakkudes saadaolevat võimsust, mis sobib kolmefaasilistesse riiulikeskkondadesse. Integreeritud monitooring raporteerib voolu, võimsuse ja pinge väärtusi ning võimaldab võrguühendust protokollide kaudu nagu SNMP, HTTP/S, SSH ja NTP. Seade sisaldab hästi nähtavat 128x128 puutetundlikku LCD-ekraani võimsusandmete kuvamiseks seadmel ning sisemist orientatsioonitundlikku andurit, mis tagab õige ekraanipaigutuse horisontaalsel või vertikaalsel paigaldusel. Sertifikaadid hõlmavad IEC 62368-1, CE ja UKCA ning piirkondlikke EMC-märgiseid.

Eelised

Monitooritav disain pakub sisendipõhiseid ja koguvõimsuse mõõdikuid, mis aitavad hinnata energiakasutust ja tuvastada ebatavalisi tingimusi ilma täiendava välise mõõtmiseta. Kompaktne 0U vertikaalne vorm säästab riiuli U-ruumi, pakkudes samal ajal suurt pistikupesade tihedust segatud C13 ja C19 ühenduvuse jaoks. Sisseehitatud võrguprotokollid ja puutetundlik ekraan võimaldavad kohalikku ja kaugjuurdepääsu reaalajas võimsusandmetele. Seadme turvalise alglaadimise võimekus ja tööstusharu ohutussertifikaadid toetavad turvalist ja standarditele vastavat kasutuselevõttu andmekeskuse ja võrguriistade riiulites.

Sobib

• Riiulitoitejaotus andmekeskustes ja serveriruumides
• Keskkonnad, mis nõuavad segatud IEC C13 ja C19 pistikupesade ühenduvust
• Riiulitaseme energiatarbimise kaugmonitooring ja -haldus
• Vertikaalsed 0U paigaldused, kus riiuli U-ruumi säästmine on oluline

Peamised tehnilised andmed

• Vormitegur: 0U vertikaalne PDU
• Vahelduvvoolupistikupesade arv: 42 kokku (36 IEC C13, 6 IEC C19)
• Sisendühendus: 3 m IEC 60309 kaabel (3P+N+E, IP44)
• Nimitõitesisendpinge: 200–240 V / 346–415 V (kolmefaasiline)
• Sagedus: 50–60 Hz
• Nimivoolutugevus: kuni 16 A
• Võimsusvõime: kuni ligikaudu 11 kW (kolmefaasiline, sõltuvalt sisendpingest ja paigaldusest)

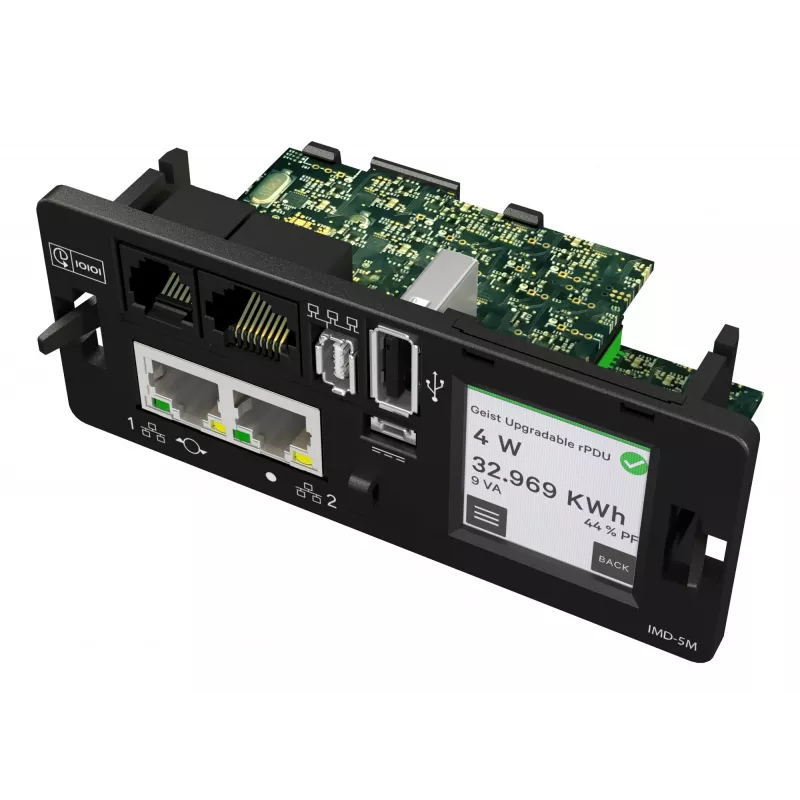

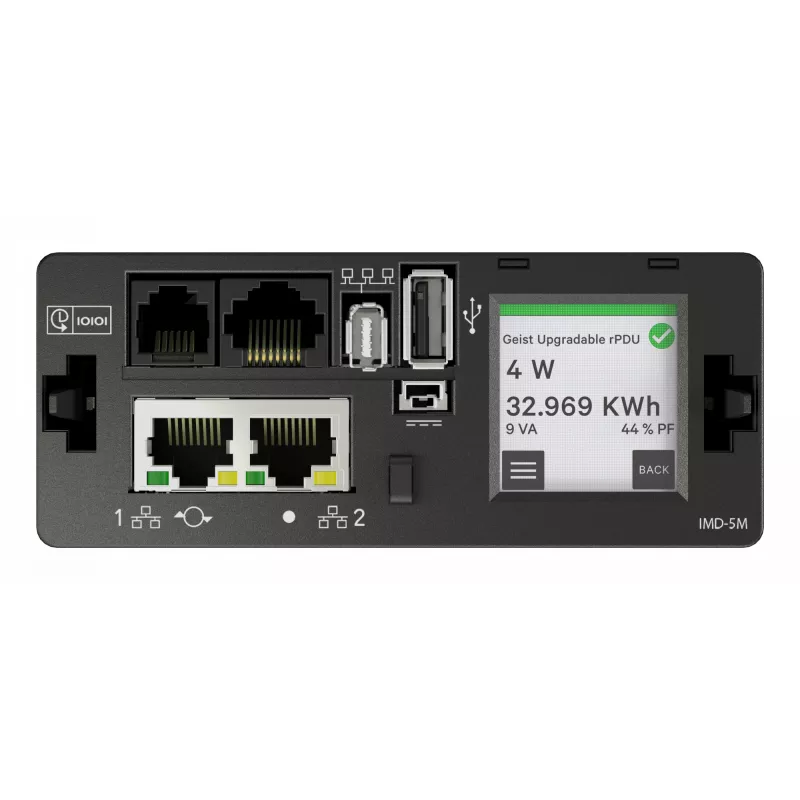

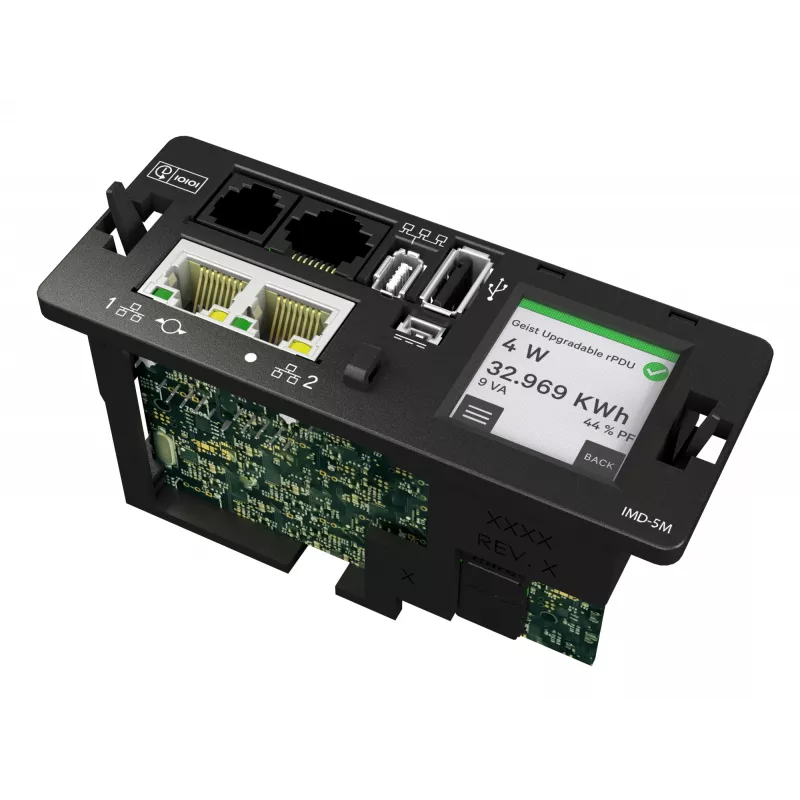

• Kohalik kuva: 128x128 puutetundlik LCD-ekraan orientatsioonianduriga
• Monitooring: voolu-, võimsus- ja pingemõõtmised
• Võrguprotokollid: SNMP, HTTP/S, SSH, NTP (võrgupõhine monitooring ja haldus)
• Turvalisus: turvaline alglaadimine seadme terviklikkuse tagamiseks
• Ohutus ja vastavus: sertifitseeritud vastavalt IEC 62368-1, CE, UKCA ja piirkondlikele EMC-märgistele; RoHS-i nõuetele vastav

Kasutusjuhend

Paigaldage Vertiv VP4G20AE vertikaalselt piki riiulisiine, kasutades tootja paigaldusriistvara, nii et seade ei hõivaks U-ruumi. Ühendage IEC 60309 sisendkaabel sobiva kolmefaasilise toiteallikaga, mis on seadistatud toetatud nimitõitepingele, ja veenduge, et paigaldus vastab kohalikele elektrieeskirjadele. Ühendage riiuliseadmed C13 ja C19 pistikupesadesse vastavalt vajadusele, jälgides koormuse jaotumist faaside vahel. Juurdepääs kohalikele võimsusmõõdikutele toimub sisseehitatud puutetundliku ekraani kaudu või seadistage võrguühendus SNMP, HTTP/S või SSH kaudu, et koguda mõõteväärtusi ja integreeruda kaugmonitooringusüsteemidega. Kasutage NTP-d, et tagada salvestatud andmete õige ajatempel.

Soovitused

Usaldusväärseks tööks tasakaalustage koormused faaside vahel, et vältida ühegi üksiku faasi ülekoormamist, kontrollige enne ühendamist sisendtoiteallika ja kaitselüliti nimiväärtusi ning tagage võrguühendus asjakohaste volituste ja võrgukontrollidega. Vaadake perioodiliselt üle monitooritud mõõdikud trendide tuvastamiseks ning järgige paigaldamisel Vertivi paigaldusjuhiseid ja kohalikke elektrieeskirju.
