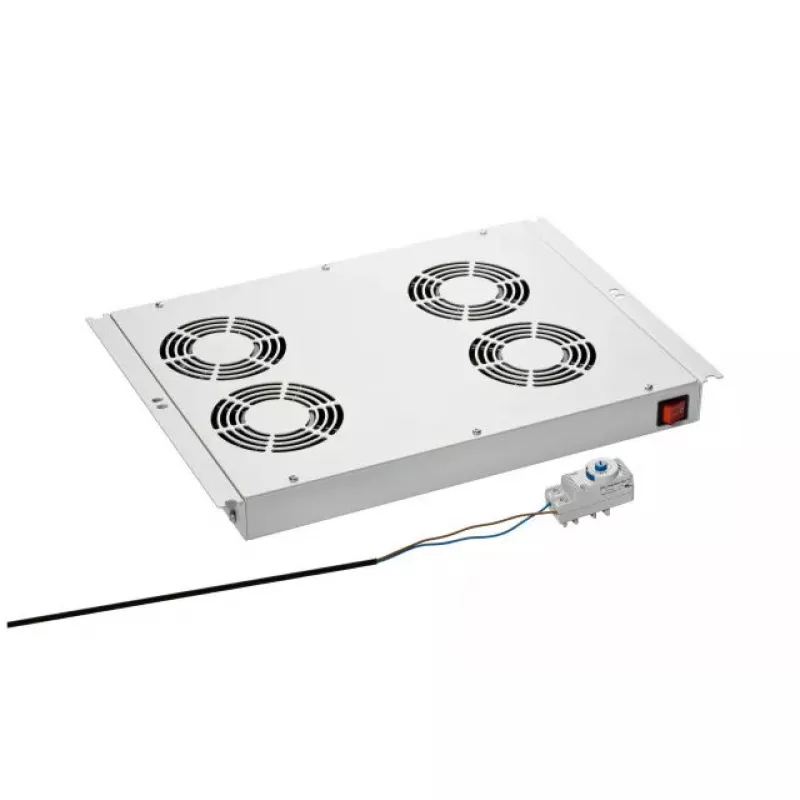

Ventilaatorpaneel EFB Elektronik 691655V3

EFB Elektronik 691655V3 ventilaatorpaneel on 19-tolline, rack-paigaldusega jahutusseade, mis on mõeldud paigaldamiseks võrgu- ja serverikappide katusele. Paneel on valmistatud teraslehest helehalli (RAL7035) või sügavmusta (RAL9005) värvkattega, sügavus on 352 mm ja laius 48,3 cm ning see sisaldab nelja ventilaatorit tõhusaks õhuvooluks. Seadme nimipinge on 230 V, 50 Hz ning sellel on valgustatud sisse-/väljalüliti, tagaküljel asuv IEC C14 toitepistik ja maanduskontakt. Termostaat ja paigaldusmaterjal on kaasas; valikuline 19" paigalduskomplekt on saadaval eraldi.

Eelised

Ventilaatorpaneel pakub kompaktset 19" ühilduvust ja madalat 352 mm sügavust, mis sobib standardsetesse rackidesse, kus on vajalik katusele paigaldamine. Kaasasolev termostaat ja paigaldusmaterjal lihtsustavad seadistamist ja võimaldavad temperatuuripõhist ventilaatori tööd. Tagaküljel asuv IEC C14 toitepistik ja eraldi maaühendus hoiavad toitejuhtmed korras ja ligipääsetavad. Teraskonstruktsioon tööstusliku värvkattega tagab mehaanilise stabiilsuse ja ühilduvuse levinud rack-värvidega.

Sobib

• Võrgu- ja serverikappide jahutamiseks katuselt
• Rakendustele, mis nõuavad 19" rack-ühilduvust piiratud sügavusega
• Temperatuuripõhiseks ventilatsiooniks, kasutades välist termostaati

Peamised spetsifikatsioonid

• Vormitegur: 19" ventilaatorpaneel paigaldamiseks kappide katusele
• Mõõtmed: laius 48,3 cm (19"), sügavus 352 mm
• Materjal: terasleht
• Viimistlus: RAL7035 helehall / RAL9005 sügavmust
• Ventilaatorid: neli integreeritud ventilaatorit (tehasest paigaldatud)
• Nimisisendpinge: 230 V, 50 Hz
• Toiteühendus: tagaküljel asuv IEC C14 sisend (toitekaabel ei kuulu komplekti)
• Juhtimine: ühendatud termostaadi kaudu (termostaat on kaasas)
• Lüliti: valgustatud sisse-/väljalülitus
• Tagumine maaühendus: maanduskontakt
• Kaal: 7 kg

Kuidas kasutada

Paigaldage ventilaatoripaneel ühilduva võrgu- või serverikapi katusesektsiooni, kasutades kaasasolevat paigaldusmaterjali või valikulist 19" paigalduskomplekti, kui see on vajalik. Ühendage sobiv IEC C13 toitekaabel tagumise IEC C14 sisendiga ja ühendage 230 V, 50 Hz toiteallikasse. Kinnitage kaasasolev termostaat ja seadke soovitud temperatuurilävi, et võimaldada ventilaatori automaatset tööd; käsitsi juhtimiseks kasutage valgustatud sisse-/väljalülitit. Veenduge, et tagumine maanduskontakt on kapi maandusega ühendatud ohutuks tööks.

Soovitused

Paigaldage seade kappidesse, kus on piisavad õhuvooluteed, ja vältige sisse- või väljalaskealade blokeerimist. Kasutage termostaati, et vältida ventilaatori tarbetut tööaega ja säilitada stabiilne sisetemperatuur kappides. Valige kohalikule vooluvõrgule vastav toitekaabel ja veenduge, et kapi kinnituspunktid vastavad paneeli sügavusele ja 19" paigaldusmustrile.
