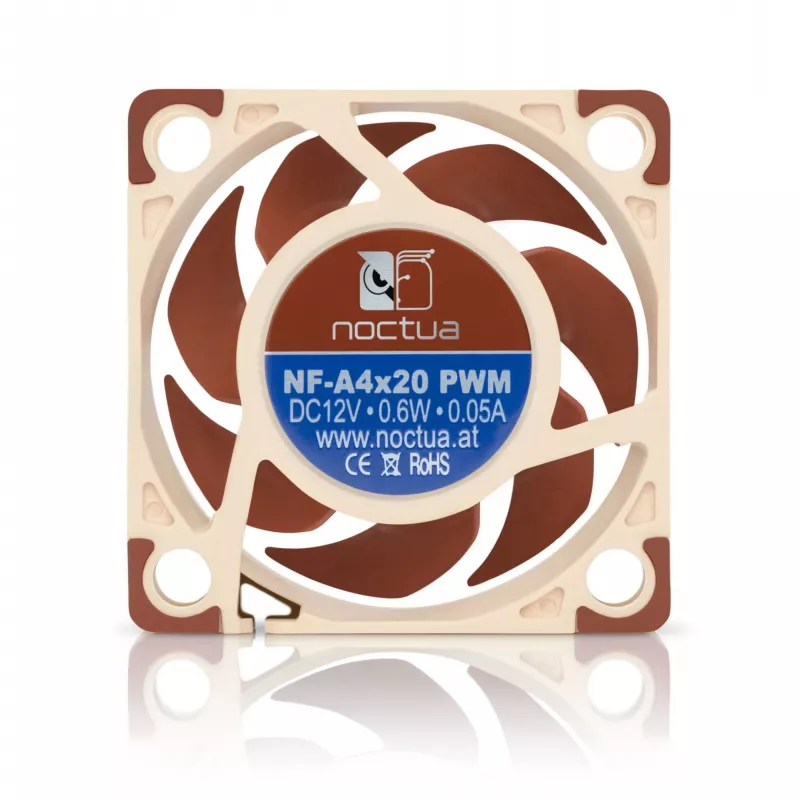

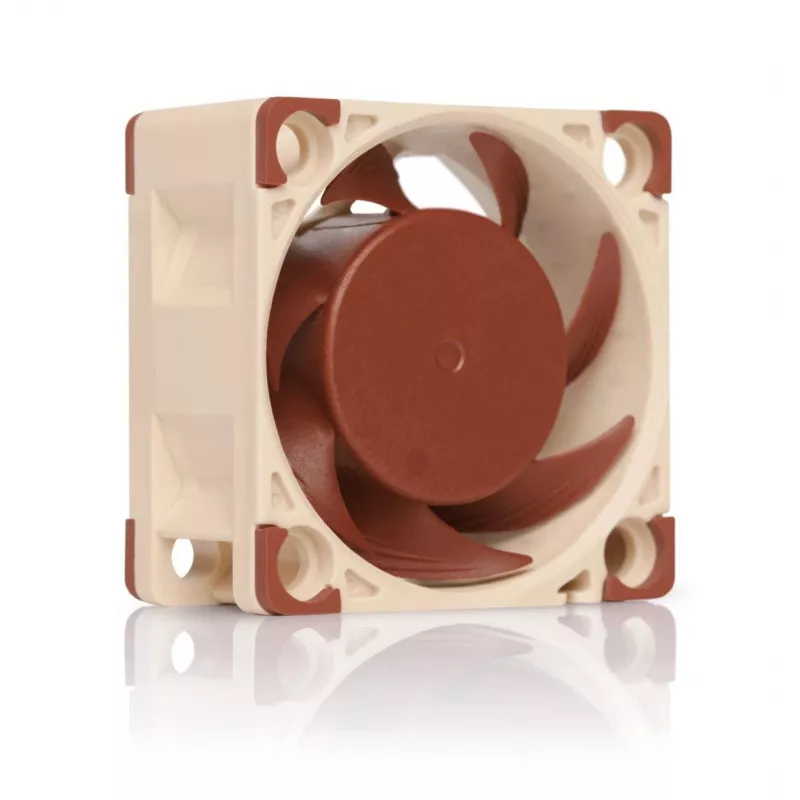

Ventilaator Noctua NF-A4x20 PWM 40 mm, 4-kontaktiline PWM, 5–12 V, 1200–5000 p/min, 9,4 m³/h, 14,9 dB, 32×32 mm kinnitus

Noctua NF-A4x20 PWM on kompaktne 40x20 mm esmaklassiline ventilaator, mis on loodud tõhusaks jahutuseks piiratud ruumiga ja suure takistusega rakendustes. Sellel on täiustatud aerodünaamiline disain voolu kiirendavate kanalite ja Noctua AAO-raamiga, et parandada õhuvoolu efektiivsust ja vähendada müra. PWM-mudel kasutab Noctua kohandatud NE-FD1 PWM IC-d koos sujuva kommutatsiooniajamiga (SCD) vaikseks automaatseks kiiruse reguleerimiseks ning sellega on kaasas madala müratasemega adapter ja OmniJoin™ adapterite komplekt paindlikuks ühenduvuseks. Ventilaatoril on lai kiirusvahemik (1200–5000 p/min), kõrge staatilise rõhu võimekus ja ulatuslikud kaablivõimalused ning sellele kehtib 6-aastane tootjagarantii.

Eelised

NF-A4x20 ühendab optimeeritud laba- ja raamiomadused, nagu voolu kiirendavad kanalid, astmeline sisselaskeava disain ja sisepinna mikrostruktuurid, et suurendada efektiivsust ning vähendada keeris- ja sisselaskehelisid. Selle AAO-raam integreerib pehmed vibratsioonivastased padjakesed vähendatud vibratsiooni ülekandeks, säilitades samas ühilduvuse standardsete kinnitussüsteemidega. Täiustatud SSO2-laager parandab stabiliseerimist, täpsust ja vastupidavust ning NE-FD1 PWM IC koos SCD-ga vähendab PWM-i lülitusmüra vaiksemaks tööks madalatel kiirustel. Kaasasolevad madala müratasemega adapter, OmniJoin™ adapterite komplekt, ümbrisega kaablid ja Y-jagaja pakuvad paindlikke paigaldusvõimalusi.

Sobib

• Kompaktsed arvutikorpused ja väikese vormiteguriga (SFF) süsteemid
• Jahutusradiaatorid ja tihedad radiaatorid suure õhuvoolutakistusega
• Manussüsteemid, võrguseadmed ja patenteeritud ventilaatoripistikuga seadmed, mis kasutavad 40 mm ventilaatoreid

Peamised tehnilised andmed

• Suurus: 40 x 20 mm
• Kiirusvahemik: 1200–5000 p/min (maks), L.N.A. piirab maksimumi 4400 p/min
• Õhuvool: 9,4 m³/h (tüüpiline, tootja andmed)
• Staatiline rõhk: u 1,75–2,26 mmH2O (tootja andmed)
• Pinge: ühildub 5–12 V süsteemidega
• Pistik: 4-kontaktiline PWM; sisaldab OmniJoin™ adapterite komplekti ja 4-kontaktilist Y-kaablit
• Kaabeldus: 20 cm primaarkaabel, 30 cm pikendus, kõik ümbrisega
• Laager: SSO2
• Värvus: beež / pruun
• Garantii: 6 aastat; MTTF >150 000 h

Kasutusjuhend

Paigaldage NF-A4x20 PWM oma seadmesse standardsete kinnitusavade või ühilduvate ventilaatoriklambrite abil jahutusradiaatoritel. Ühendage 4-kontaktiline PWM-pistik emaplaadi või kontrolleri PWM-päisesse automaatseks kiiruse reguleerimiseks; võite kasutada ka OmniJoin™ adaptereid, et ühendada patenteeritud ventilaatoripäistesse pärast kaasasolevate Scotchlok™ pistikute kinnitamist originaalkaablile. Kasutage kaasasolevat pikenduskaablit või Y-jagajat vajadusel päisteni jõudmiseks või teise ventilaatori juhtimiseks samast PWM-signaalist. Rakendage madala müratasemega adapterit, kui soovite piirata maksimaalset kiirust 4400 p/min või lasta ventilaatoril töötada sellel püsikiirusel.

Soovitused

Optimaalseks jõudluseks piiratud õhuvooluga keskkondades suunake ventilaator nii, et astmeline sisselaskeava disain oleks suunatud õhu sissevõtu suunas, ja tagage kindel kinnitus integreeritud vibratsioonivastaste padjakestega. Kasutage automaatseks kiiruse skaleerimiseks PWM-juhtimist ja paigaldage L.N.A., kui soovitakse madalamat maksimaalset pöörete arvu.
