Veeblokk Alphacool 25057 Must 34 mm x 82 mm x 20 mm

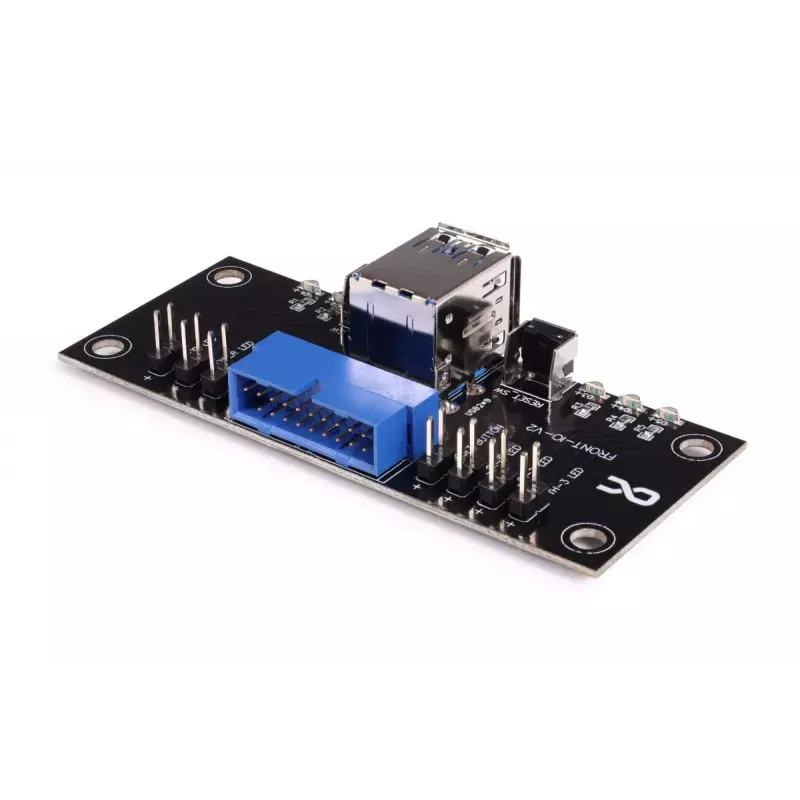

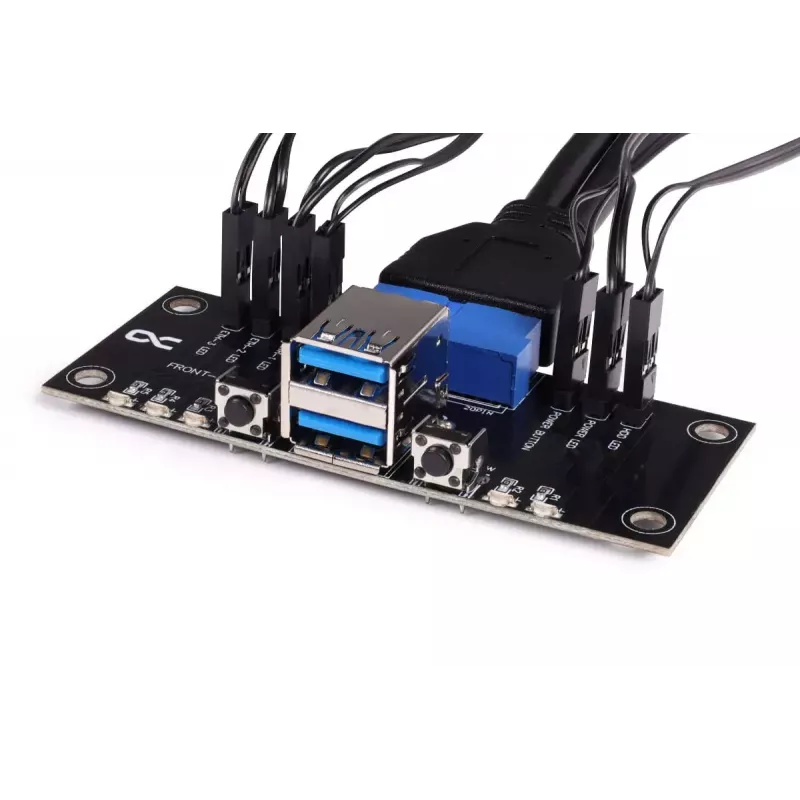

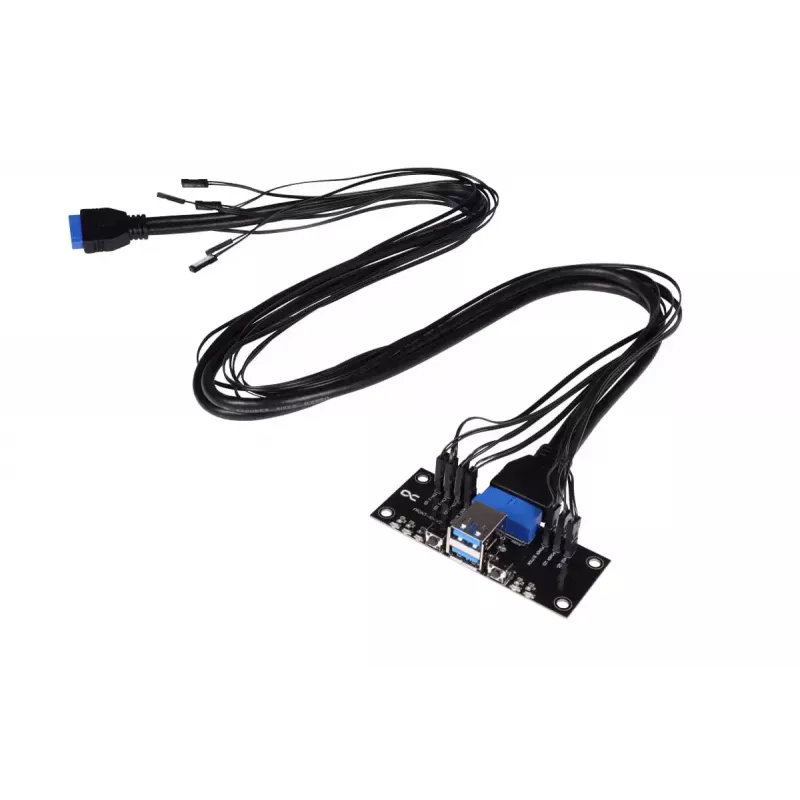

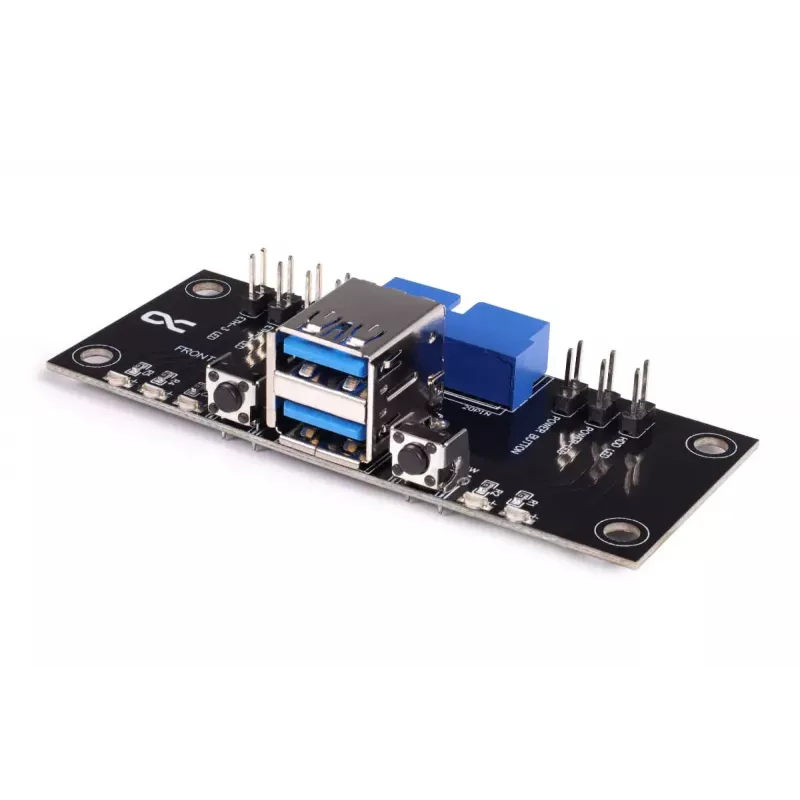

Alphacool I/O ES paneel koos kaablikomplekti ja USB 3.0-ga on mõeldud Alphacooli serverikorpustele ning pakub esipaneelil juurdepääsu toite-, lähtestus- ja kahele USB 3.0 pordile. Komplekt sisaldab esipaneeli I/O plaati, mis sobib 1U kuni 4U serverikorpustesse, ja kaablikomplekti kaheksa kaabliga: seitse 2 kontaktiga juhet kolme võrgu oleku LED-i, toite LED-i, HDD LED-i ning toite- ja lähtestuslülitite jaoks, lisaks 19 kontaktiga USB 3.0 päisekaabel.

Eelised

Paneel pakub kompaktset esipaneeli ühenduvust kahe USB 3.0 pordi ja spetsiaalsete oleku LED-idega võrgu, toite ja salvestustegevuse jaoks. Kõik LED-id ja lülitid kasutavad 2 kontaktiga pistikuid lihtsaks juhtmestikuks ning plaati saab kinnitada nelja kruviga, kasutades kinnitusavasid siseläbimõõduga 3,5 mm, mis on paigutatud 74 mm x 24 mm ristkülikusse (tsentrist tsentrini). Komplekti kuuluvad 80 cm kaablid pakuvad piisavat pikkust tüüpiliste serveri installatsioonide jaoks.

Sobib

• Alphacooli serverikorpused 1HE kuni 4HE vormitegurites
• Riiulid ja korpused, mis vajavad esipaneeli USB 3.0 juurdepääsu
• Süsteemid, mis nõuavad nähtavaid võrgu, toite ja HDD oleku indikaatoreid
• Installatsioonid, kus on vaja kompaktseid, kruviga kinnitatavaid I/O paneele

Peamised tehnilised andmed

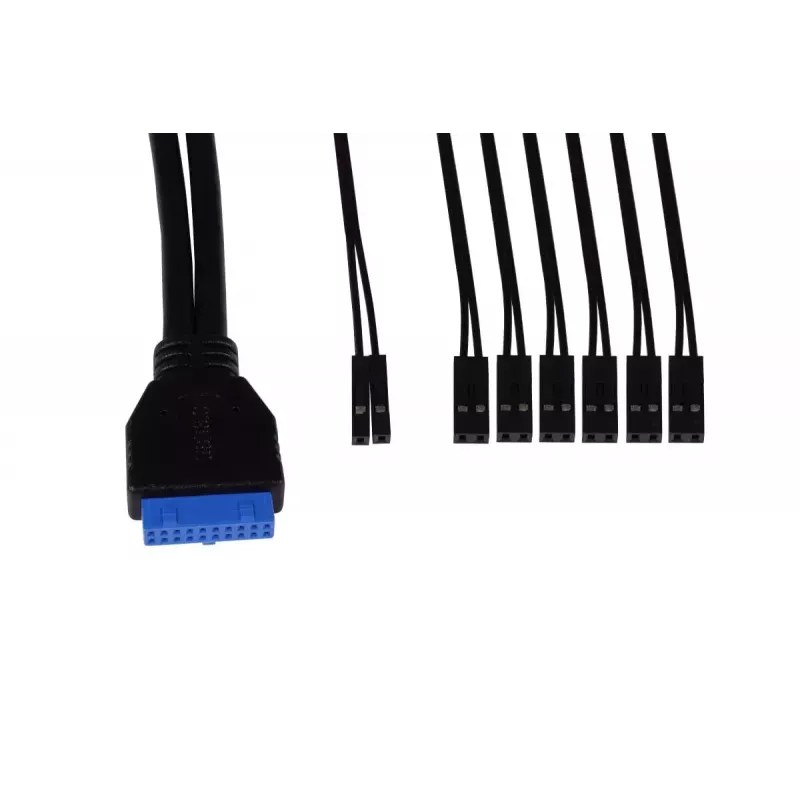

• Kaasasolevad kaablid: 8 tükki (seitse 2 kontaktiga pistikut + üks 19 kontaktiga USB 3.0 päis)
• Kaabli pikkus: 80 cm igaüks
• USB: kaks USB 3.0 porti 19 kontaktiga päisekaabli kaudu
• LED-id: kolm võrgu LED-i, üks toite LED, üks HDD LED (2 kontaktiga pistikud)
• Lülitid: toide ja lähtestus (2 kontaktiga pistikud)
• Kinnitus: 4 kruviava, siseläbimõõt 3,5 mm, avade vahe 74 mm x 24 mm (tsentrist tsentrini)
• Ühilduvad korpused: 1HE kuni 4HE serverikorpused

Kasutusjuhend

Paigaldage I/O plaat serverikorpuse ette, kasutades nelja kruvi, mis sobivad 3,5 mm siseläbimõõduga avadesse ja 74 mm x 24 mm vahekaugusega. Ühendage iga 2 kontaktiga kaabel vastava emaplaadi või korpuse päisega võrgu LED-ide, toite LED-i, HDD LED-i ning toite- ja lähtestuslülitite jaoks. Pistke 19 kontaktiga USB 3.0 kaabel emaplaadi USB 3.0 päisesse, et aktiveerida kaks esipaneeli USB-porti. Juhtige 80 cm kaableid hoolikalt, et vältida segamist teiste komponentidega, ja kinnitage need vajadusel.

Soovitused

Kontrollige enne ühendamist emaplaadi päiste kontaktide paigutust, et tagada LED-ide ja lülitite õige orientatsioon. Kasutage serveririiulitesse paigaldamisel sobivaid kruve ja maandusprotseduure. Ärge suruge pistikuid jõuga – joondage kontaktid hoolikalt, et vältida kahjustusi.
