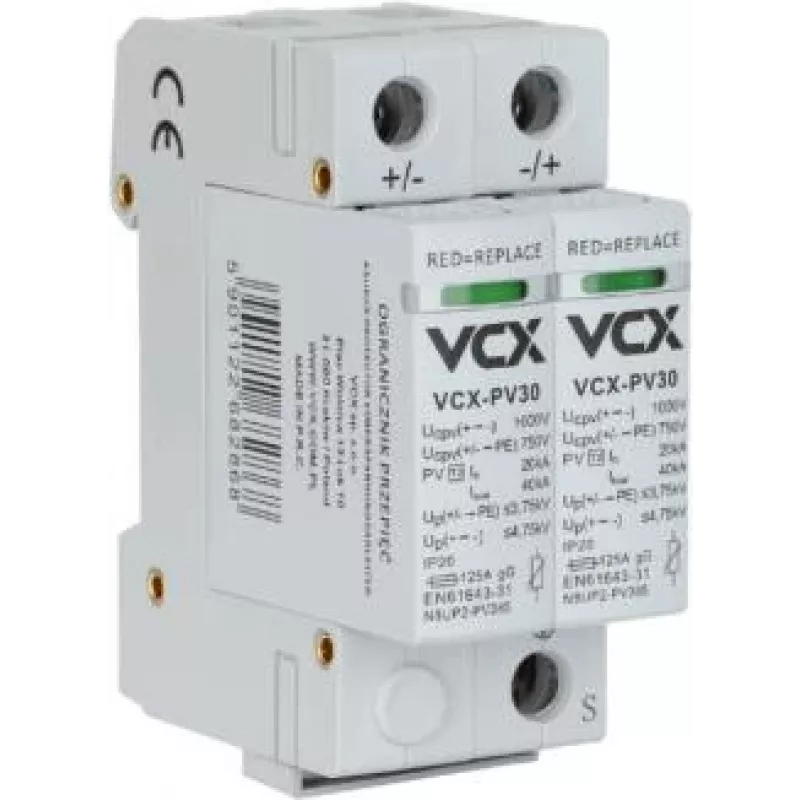

VCX DC C2P 1000V PV30 Piksekaitse Seade Tüüp 2 2P 1000V DC Fotogalvaanikasüsteemidele

VCX DC C2P 1000V PV30 on tüüp 2 (T2) piksekaitse seade (SPD), mis on spetsiaalselt loodud fotogalvaanika (PV) süsteemidele. See pakub usaldusväärset kaitset välkudest või lülitustoimingutest põhjustatud siirdepingete eest, kaitstes teie päikesepaigaldist ja ühendatud seadmeid. Maksimaalse pideva tööpingega 1000V DC ja nimilühisvooluga 20 kA tagab see 2-pooluseline SPD tugeva jõudluse ja pikaajalise vastupidavuse.

Eelised

Kvaliteetne termoplastist korpus leegiaeglustavate omadustega tagab ohutuse ja pikaealisuse. Visuaalne olekuindikaator (roheline/punane lipp) võimaldab hõlpsalt jälgida kaitse olekut. Kompaktne DIN-rööpale paigaldus säästab ruumi teie elektrikilbis. Vastab rahvusvahelistele standarditele IEC 61643-31 ja EN 50539-11.

Sobib kasutamiseks

• Fotogalvaanikasüsteemid, mille alalispinge on kuni 1000V
• Päikesepaneelide massiivid ja inverterid
• Äri- ja elamute päikesepaigaldised
• PV süsteemide alalisvoolupoolne kaitse

Peamised tehnilised andmed

• Toote tüüp: Piksekaitse seade (SPD)
• Rakendus: Fotogalvaanika (PV) süsteemid
• Süsteemi alalispinge: 1000V DC
• SPD tüüp: Tüüp 2 (T2)
• Pooluste arv: 2P
• Maksimaalne pidev tööpinge (Ucpv): 1000V DC
• Nimilühisvool (In): 20 kA (8/20 µs)
• Maksimaalne lühisvool (Imax): 40 kA (8/20 µs)
• Pingekaitse tase (Up): ≤ 3,2 kV
• Lühisvoolu taluvus (Iscpv): 1000 A
• Reageerimisaeg: < 25 ns
• Paigaldusviis: DIN-rööbas 35mm
• Töötemperatuuri vahemik: -40°C kuni +80°C
• Kaitseaste: IP20
• Oleku indikaator: Visuaalne (roheline/punane lipp)
• Standarditele vastavus: IEC 61643-31, EN 50539-11
• Korpuse materjal: Termoplast, leegiaeglustav
• Ühenduse ristlõige: 4-25 mm²

Soovitused

Optimaalse kaitse tagamiseks paigaldage see SPD võimalikult lähedale PV inverterile või kombineerimiskarbile. Tagage nõuetekohane maandus ja järgige kohalikke elektrireegleid. Soovitatav on regulaarne visuaalne kontroll olekuindikaatori abil, et kinnitada tööolekut.
