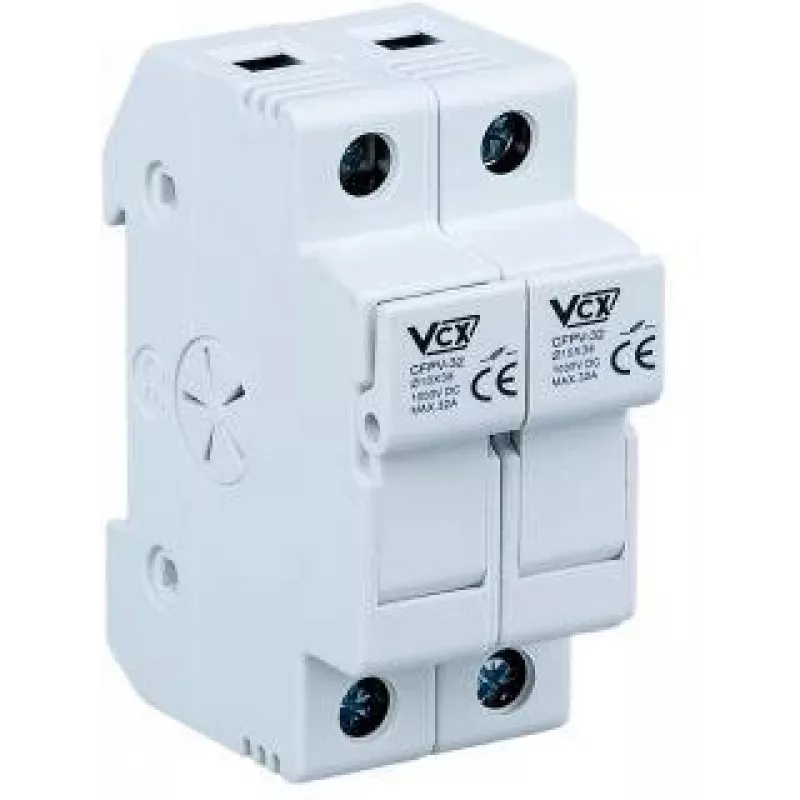

VCX CF PV32 2P 2-pooluseline kaitsmepesa 32A 1000V DC 10x38mm kaitsmele, DIN-rööpale paigaldus, kruviühendus, fotogalvaanika

VCX CF PV32 2P on kvaliteetne 2-pooluseline kaitsmepesa, mis on mõeldud fotogalvaanilistele (PV) süsteemidele. See sobib 10x38mm kaitsmetele ja on nimivooluga 32A pingel 1000V DC, tagades usaldusväärse ülekaitsme päikesepaneelide paigaldistes. Kaitsmepesa kompaktne 2-mooduli (36mm) disain võimaldab paigaldada DIN-rööpale, kruviühendused aktsepteerivad juhtme ristlõiget 1 kuni 10 mm². Valmistatud isekustuvast termoplastist, pakub see IP20 kaitset ja töötab temperatuurivahemikus -25°C kuni +70°C. Vastab standardile IEC 60269-6, nimilühisvoolu katkestusvõime on 30 kA ja impulsspinge taluvus 6 kV.

Eelised

See kaitsmepesa tagab tugeva kaitse PV-massiividele, kõrge alalispinge nimiväärtuse ja katkestusvõimega. Selle kompaktne 2-mooduli laius säästab ruumi DIN-rööpal, samas kui kruviühendused tagavad turvalise ja lihtsa juhtmestiku. Isekustuv materjal suurendab ohutust ning lai töötemperatuurivahemik muudab selle sobivaks erinevatesse keskkondadesse.

Sobib kasutamiseks

• Fotogalvaanilised (PV) süsteemid, mis vajavad alalispinge kaitset
• Päikesepaneelide kombineerimiskarbid ja jaotuskilbid
• Tööstuslikud ja kaubanduslikud päikesepaneelide paigaldised
• DIN-rööpale paigaldatavad kaitsmepesad 10x38mm kaitsmetele

Peamised tehnilised andmed

• Pooluste arv: 2-pooluseline
• Nimivool: 32 A
• Nimipinge: 1000 V DC
• Kaitsme suurus: 10x38 mm
• Paigaldusviis: DIN-rööpale (35mm)
• Ühendustüüp: Kruviühendused
• Juhtme ristlõige: 1 - 10 mm²
• Standard: IEC 60269-6
• Kaitsetase: IP20
• Töötemperatuurivahemik: -25°C kuni +70°C
• Materjal: Termoplast, isekustuv
• Isolatsioonipinge: 1000 V DC
• Nimiimpulsspinge taluvus (Uimp): 6 kV
• Nimilühisvoolu katkestusvõime (Icn): 30 kA
• Rakendus: Fotogalvaanilised (PV) süsteemid
• Mooduli laius: 2 moodulit (36 mm)

Soovitused

Optimaalse jõudluse saavutamiseks kasutage 10x38mm PV-kaitsmeid, mis on ette nähtud pingele 1000V DC. Järgige tootja juhiseid kruviühenduste õige pöördemomendi osas. See kaitsmepesa sobib ideaalselt uutesse päikesepaneelide paigaldistesse või olemasolevate süsteemide uuendamiseks.
