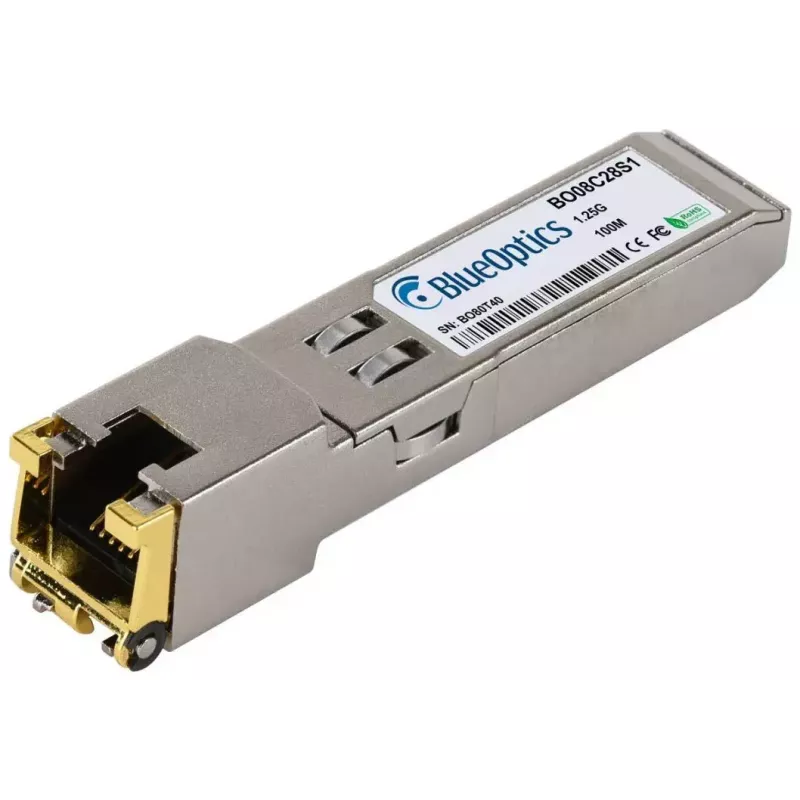

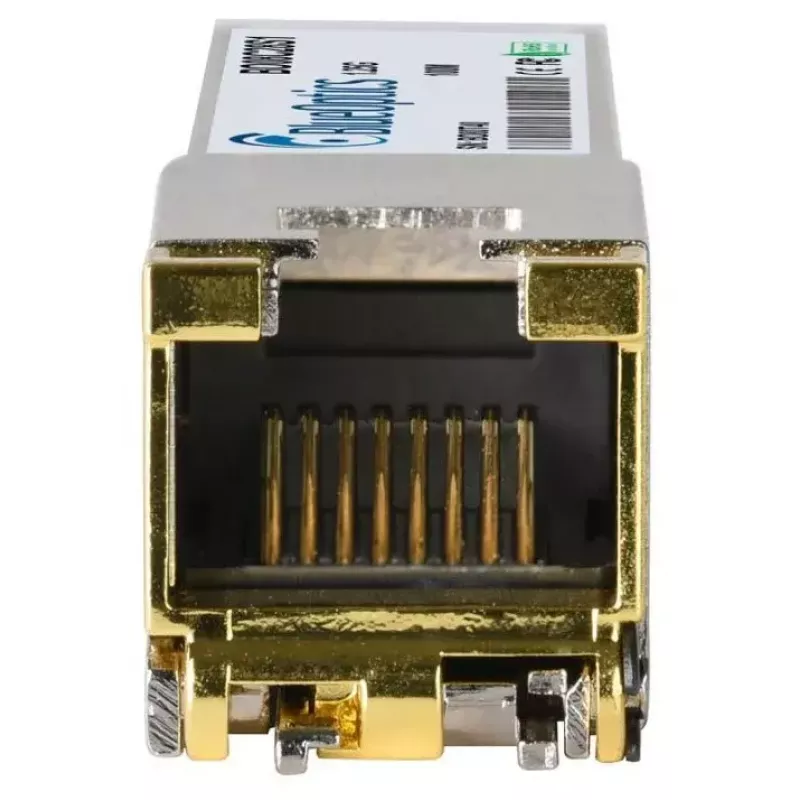

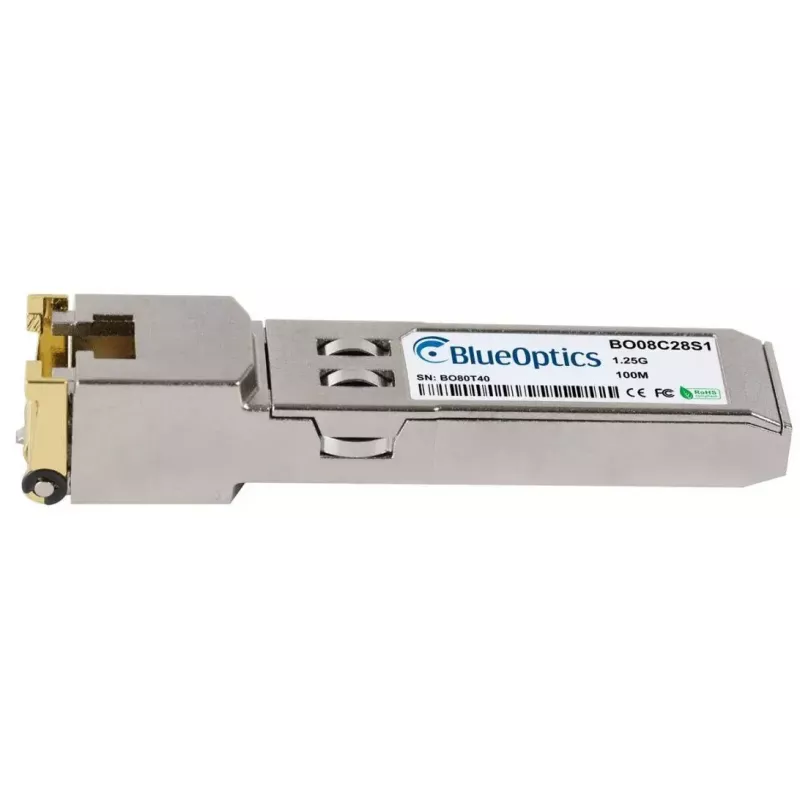

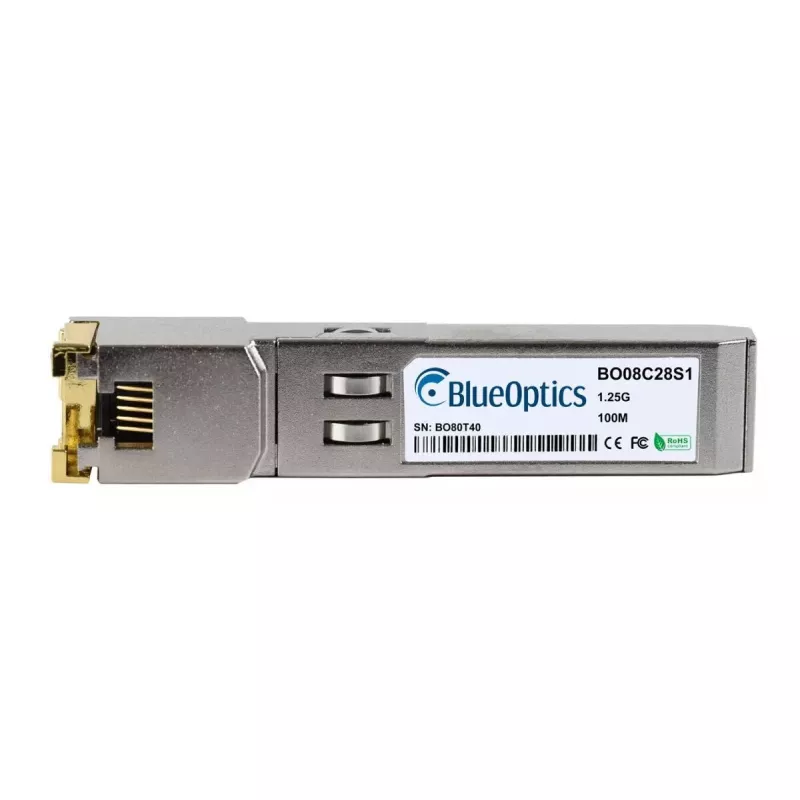

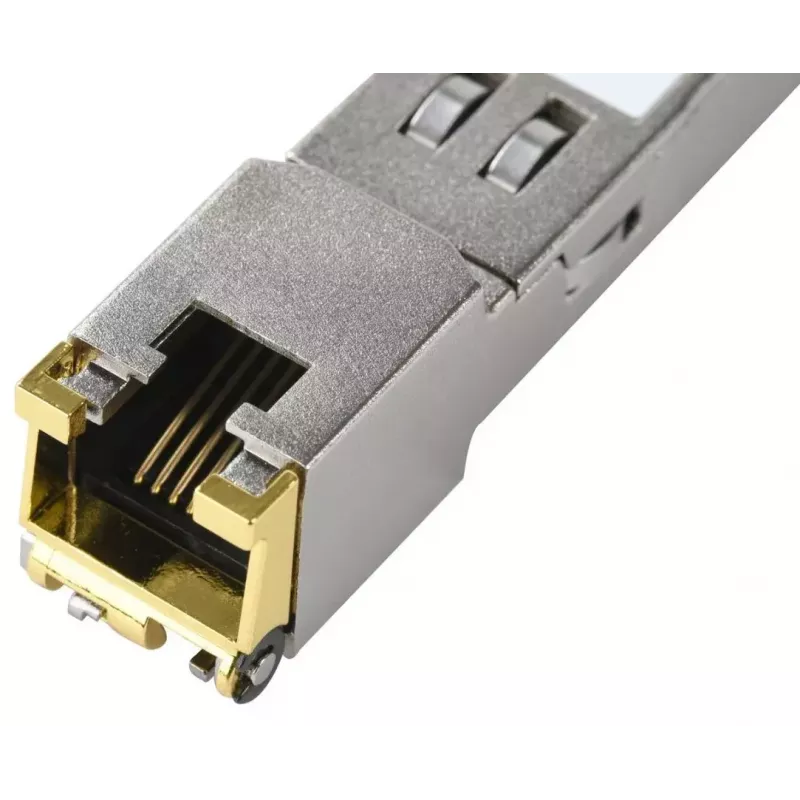

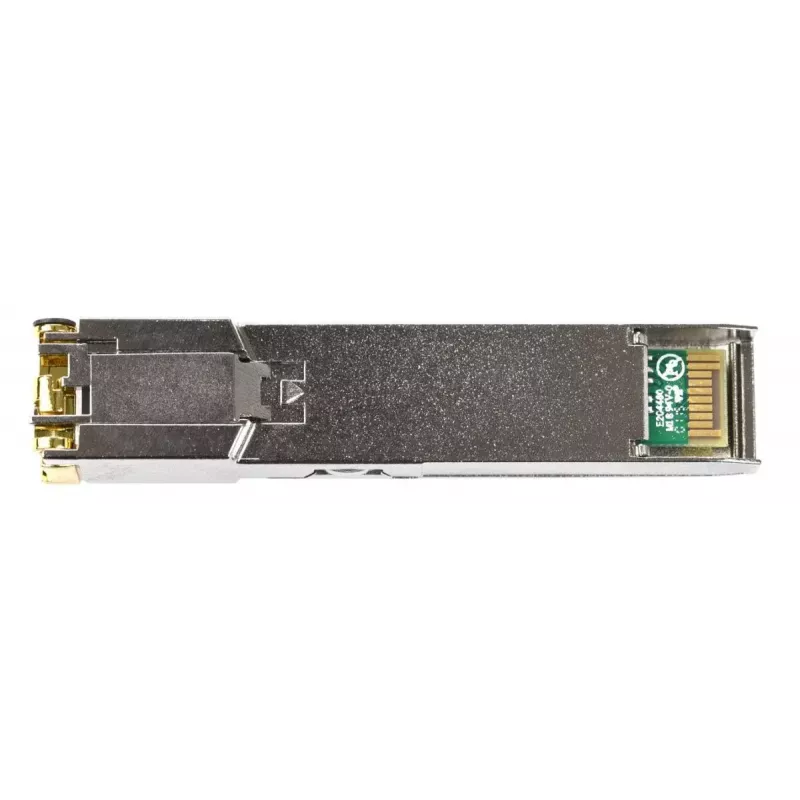

Vaskvõrgu transiiveri moodul BlueOptics XBR-000190-EN-BO 1250 Mbit/s RJ-45

BlueOptics XBR-000190-EN-BO on vaskvõrgu transiiveri moodul, mis on mõeldud andmesideühendustele kiirusega kuni 1250 Mbit/s. RJ-45 liidesega ja umbes 20 g kaaluva kompaktse hõbedase korpusega see SFP transiiver vastab RoHS nõuetele ning järgib MSA-ühilduvat vormitegurit ja elektrilisi spetsifikatsioone kasutamiseks ühilduvates võrguseadmetes. See toetab standardseid 1000BASE-T vasest Ethernet ühendusi keerdpaarkaabli kaudu ja on mõeldud lihtsaks integreerimiseks lülititesse, ruuteritesse ja muudesse seadmetesse, mis aktsepteerivad SFP RJ-45 mooduleid.

Eelised

Moodul pakub standardset RJ-45 liidest lihtsaks kuumalt vahetatavaks sisestamiseks SFP portidesse, võimaldades 1,25 Gbit/s klassi vasest Ethernet ühendusi ilma hostistiku riistvara kohandamata. Selle kompaktne suurus ja väike kaal vähendavad ruumi- ja käsitsemispiiranguid tihedates paigaldistes. RoHS vastavus tagab vähendatud ohtlike ainete kasutamise tootmises. Moodul on toodetud MSA-ühilduvate elektriliste ja mehaaniliste profiilide järgi, et säilitada koostalitlusvõime laia valiku võrguseadmetega, mis toetavad 1000BASE-T SFP mooduleid.

Peamised spetsifikatsioonid

Kasutamine

Sisestage BlueOptics XBR-000190-EN-BO moodul ühilduva võrguseadme vabasse SFP pesasse, kui hostseade on sisse lülitatud vastavalt tootja juhistele kuumalt vahetatavate transiiverite kohta. Ühendage transiiveri RJ-45 port vasest Ethernet kaabliga (soovitatavalt kategooria 5e/6 või parem) ja kontrollige ühenduse olekut hostseadme kaudu. Vajadusel veenduge, et lüliti või ruuteri püsivara lubab kolmandate osapoolte SFP moodulite kasutamist ja et host toetab digitaalseid diagnostilisi seirefunktsioone reaalajas mooduli parameetrite lugemiseks.

Soovitused

Usaldusväärseks 1 Gbit jõudluseks kasutage kvaliteetseid Cat5e või Cat6 keerdpaarkableid, hoidke kaablite pikkused tüüpilistes 100 m vasest piirides ja kontrollige hostseadme ühilduvust MSA-ühilduvate RJ-45 SFP moodulitega. Kui seire on vajalik, veenduge, et host toetab DDM/DOM toitepinge, temperatuuri ja signaalitasemete lugemiseks.
