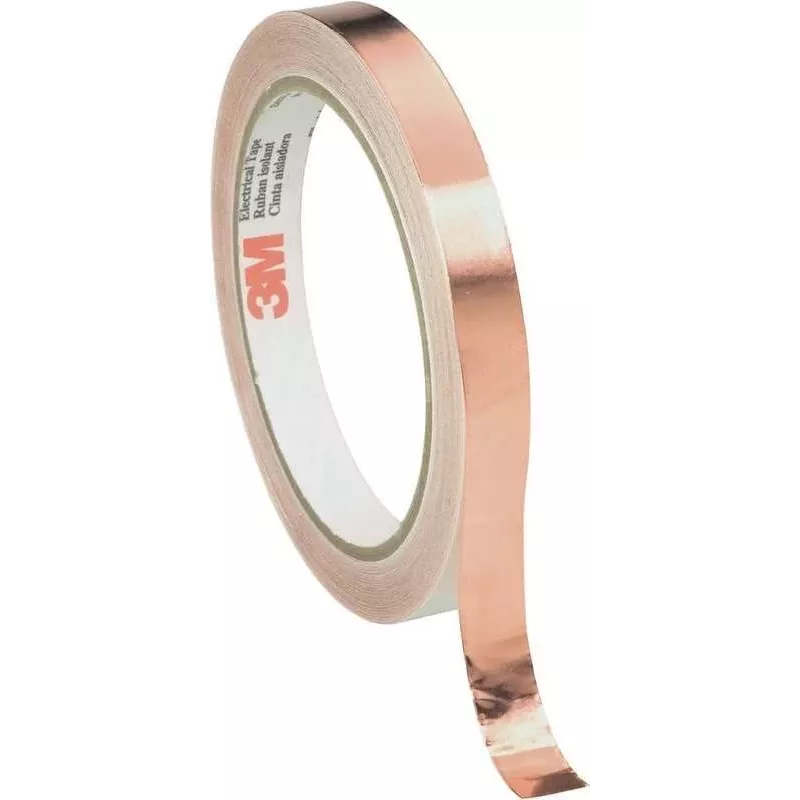

Vaskfoolium 3M Copper Foil 16,5 m x 12 mm – juhtiv kleeplint

3M Copper Foil 16,5 m x 12 mm on kitsas juhtiv vasklint juhtiva liimialusega, mis on mõeldud täpseks rakendamiseks elektroonikas. Selle õhuke ja painduv vasekiht tagab usaldusväärse elektrilise pidevuse EMI/RFI varjestuseks, maandusradadeks ja väikeste alade parandusteks. 12 mm laius võimaldab täpset paigutust kitsastesse kohtadesse, piki õmblusi ja liitekohti ning komponentide viikudele või PCB radadele, kus ruumi on vähe.

Eelised

Lint ühendab madala profiiliga vaskfooliumi juhtiva liimiga, et luua tõhus varjestus ja maandus ilma lisamahuta. Selle paindlikkus ja kitsas laius muudavad selle hõlpsasti kohandatavaks kumerate pindadega ja paigaldatavaks piki õmblusi või kontaktpunkte. Juhtiv liim tagab elektrilise pidevuse ühendatud pindade vahel, samas kui vasepind pakub korrosioonikindlat juhtivust, mis sobib lühi- ja keskmise kestusega elektroonilisteks rakendusteks.

Sobib

• Õmbluste, korpuste ja kaablisisendite EMI/RFI varjestus
• Maanduspidevus PCB-del, šassiidel või juhtmeotsadel
• Trükkplaatide radade parandamine ja sildamine
• DIY elektroonikaprojektid, prototüübid ja hobiremondid
• Kokkupuutuvate metallpindade vahelise kontakti parandamine koostudes

Peamised spetsifikatsioonid

• Materjal: vaskfoolium juhtiva liimialusega
• Pikkus: 16,5 meetrit
• Laius: 12 millimeetrit
• Vormitegur: õhuke, painduv lint, sobib kitsasteks rakendusteks
• Tüüpilised rakendused: varjestus, maandus, rajaparandus, elektriline pidevus

Kasutusjuhend

Puhastage ja kuivatage rakenduspind õlidest, tolmust või oksüdeerumisest. Lõigake vajalik pikkus vasklinti ja paigaldage see ühtlase survega, et tagada hea nake ja elektriline kontakt. Õmbluste või korpuste varjestamiseks kattke külgnevad ribad veidi, et säilitada pidev katvus. PCB raja parandamiseks joondage foolium täpselt kahjustatud raja kohale ja suruge tugevalt; lõigake üleliigne materjal ja kinnitage otsad vajadusel. Kasutage maanduspunkte või juhtivaid liime, et tagada usaldusväärne elektriline ühendus šassii või maanduspindadega.

Soovitused

Hoidke linti jahedas ja kuivas kohas, eemal otsesest päikesevalgusest. Vältige lindi kasutamist tugevalt korrodeerivas keskkonnas või kohas, kus on vaja pikaajalist keskkonnatihendust ilma täiendava kaitsekatteta. Püsivate või suure töökindlusega ühenduste korral kontrollige kontakttakistust pärast paigaldamist ja kaaluge vajadusel mehaanilist kinnitamist või jootmist.
