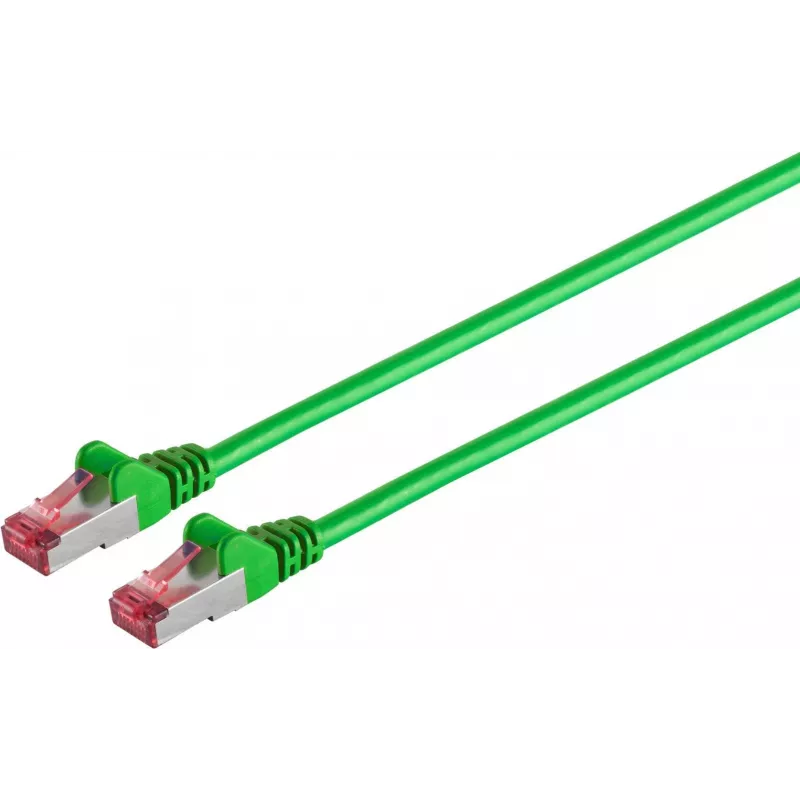

Varjestatud Etherneti kaabel ShiverPeaks 75725-AG Cat 6A S/FTP PIMF, 4-paariline, 10 Gbps

ShiverPeaks 75725-AG Cat 6A S/FTP PIMF, 4-paariline, 10 Gbps on varjestatud Etherneti kaabel, mis on loodud struktureeritud võrgupaigaldistele, mis nõuavad suurt läbilaskevõimet ja paremat immuunsust elektromagnetiliste häirete suhtes. Kaablil on neli eraldi fooliumiga varjestatud keerupaari (S/FTP), mis on kombineeritud üldise põimitud varjega, võimaldades stabiilset 10 Gbps edastust standardsete horisontaaljooksude korral. Ehitatud vastama 6A-kategooria jõudlusele, sobib kaabel kaasaegsetesse LAN-keskkondadesse, PoE-seadmetesse ja andmekeskuste ühendustesse, kus on vajalik madalam ülekanne ja ühtlane signaali terviklikkus.

Eelised

Individuaalse paari fooliumvarje ja üldise põimitud varje kombinatsioon vähendab võõrast ülekannet ja välist EMI-d, parandades ühenduse stabiilsust kiirete rakenduste puhul. Cat 6A jõudlus toetab 10 Gbps Ethernetit tüüpiliste struktureeritud kaabelduse distantside juures, säilitades samas varu täiustatud mõõtemarginaalide jaoks. Kaabel on halogeenivaba, mis vähendab tulekahju korral mürgist suitsu ja söövitavaid gaase. Selle S/FTP PIMF-konstruktsioon hõlbustab samuti prognoositavat impedantsi ja madalat sisestuskadu usaldusväärse võrgudiagnostika ja sertifitseerimise jaoks.

Sobib

• 10 Gbps Etherneti ühendused andmekeskustes ja serveriruumides
• Kontori LAN-i magistraal- ja horisontaalkaabeldus
• Toide Etherneti kaudu (PoE) seadmetele, sealhulgas kaamerad, Wi-Fi pääsupunktid ja VoIP-telefonid
• Keskkonnad, kus on kõrgendatud EMI või tihe kaablikimpude moodustamine

Peamised spetsifikatsioonid

• Kategooria: Cat 6A (täiustatud)
• Varjestus: S/FTP (individuaalne paari foolium + üldine põimitud varje)
• Paarid: 4 keerupaari, PIMF (paar metallfooliumis)
• Maksimaalne toetatud andmeedastuskiirus: 10 Gbps struktureeritud kaabelduse korral
• Juhtme tüüp: keerutatud või täisvask, olenevalt tootevariandist (kontrolli tootesilti)
• Konstruktsioon: halogeenivaba ümbrise materjal
• Impedants: 100 Ω karakteristlik impedants
• Värv: roheline (kaabli ümbris)

Kuidas kasutada

Paigalda kaabel järgides standardseid struktureeritud kaabelduse tavasid, säilitades õige painderaadiuse ja vältides teravaid murdekohti. Lõpeta kaabel ühilduvate Cat 6A varjestatud pistikutega ja tagada üldise äravoolu/põimiku õige maandamine, et säilitada varje efektiivsus. Kui suunata läbi patch-paneelide, riiulite või kanalite, väldi tihedat kimbutamist kõrgepingeliste elektriliinide läheduses, et minimeerida indutseeritud häireid. Teosta pärast paigaldamist sertifitseerimise testimine, et kontrollida jõudlusparameetreid nagu sisestuskadu, NEXT ja tagasivoolukadu, kinnitamaks 10 Gbps valmisolekut.

Soovitused

Optimaalse jõudluse tagamiseks kasuta varjestatud Cat 6A patch-juhtmeid ja varjestatud patch-paneele, mis vastavad S/FTP-konstruktsioonile ja tagavad varje pideva maandamise. Järgi tootja juhiseid maksimaalse horisontaaljooksu pikkuse kohta ning jälgi painderaadiust ja otsastamise pöördemomendi spetsifikatsioone pistikute paigaldamisel.
