USB-kaabel DELOCK 63989 — üksikpakend, standardne ühenduskaabel

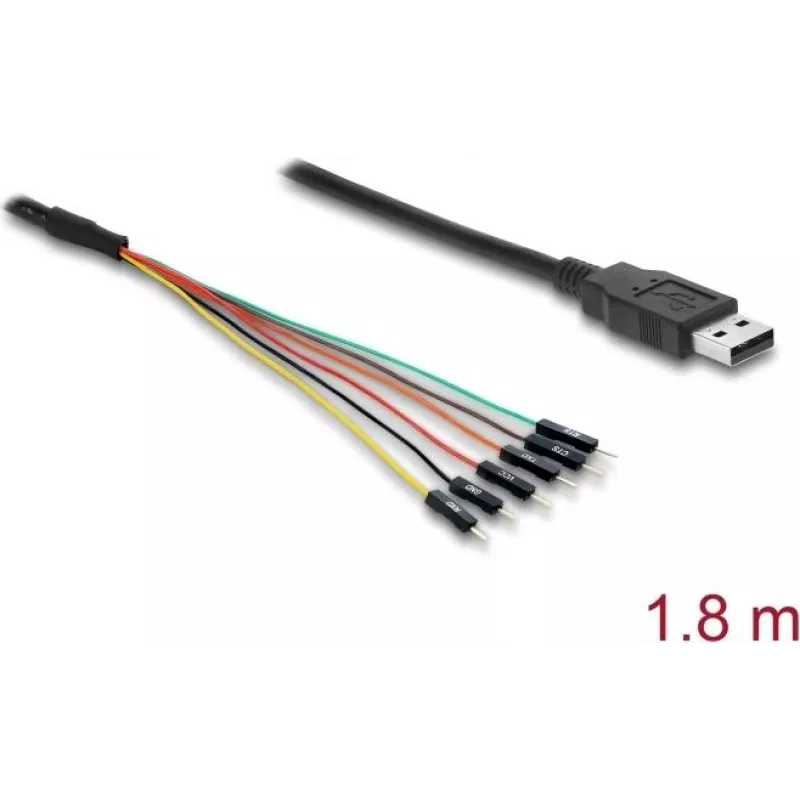

DELOCK 63989 — üksikpakend, standardne ühenduskaabel on USB 2.0 tüüp-A UART TTL muundur, mis pakub 3,3 V loogikataseme jadaliidest manussüsteemide ühendamiseks arvutiga USB kaudu. Adapteril on 6-kontaktiline pistikupesa TX, RX, CTS ja RTS signaalidega ning see sisaldab 3,3 V väljundit sihtplaatide või -moodulite toiteks. See on mõeldud jadaühenduse toiminguteks nagu püsivara programmeerimine, silumine ja andmevahetus mikrokontrollerite, ruuterite ja teiste TTL-taseme seadmetega.

Eelised

DELOCK 63989 muundur toetab USB 2.0 ühenduvust ja pakub stabiilset 3,3 V loogikaliidest, vähendades vajadust täiendavate nihutuskomponentide järele. Selle kompaktsel 6-kontaktilisel pistikupesal on riistvaralised voojuhtimisliinid (CTS, RTS) koos TX ja RX-ga, mis võimaldab usaldusväärseid jadaülekandeid ja toetab seadmeid, mis vajavad RTS/CTS käepigistust. Kaasasolev 3,3 V toiteväljund lihtsustab väikeste sihtskeemide toidet arenduse ja testimise ajal.

Sobib

• Püsivara programmeerimine ja alglaadurile juurdepääs mikrokontrolleritel
• Jadakonsole juurdepääs ruuteritele, kommutaatoritele ja manustatud Linux seadmetele
• Andurite ja moodulite jadaandmete silumine ja logimine
• Asjade interneti ja manussüsteemide arendus ja prototüüpimine, mis vajavad 3,3 V UART

Peamised tehnilised andmed

• Liides: USB 2.0 tüüp-A UART TTL-le
• Loogikapinge: 3,3 V
• Pistikupesa: 6-kontaktiline TX, RX, CTS, RTS ja 3,3 V väljundiga
• Signaalid: asünkroonne jada TX/RX riistvaraliste voojuhtimisliinidega
• Toiteväljund: 3,3 V toide sihtseadmetele
• Rakendus: jadaside, programmeerimine ja silumine

Kasutusjuhend

Ühendage muundur hostarvutiga, kasutades USB 2.0 tüüp-A porti. Ühendage TX ja RX kontaktid sihtseadme vastavate RX ja TX kontaktidega ning ühendage CTS/RTS, kui riistvaraline voojuhtimine on vajalik. Kui sihtseade vajab muundurilt toidet, ühendage selle toiteliin 3,3 V väljundiga, järgides muunduri voolupiiranguid. Installige vajalikud USB jadadraiverid hostsüsteemi, nii et seade tuvastatakse virtuaalse COM-pordina, seejärel avage terminal või programmeerimistööriist, mis on seadistatud sihtseadme edastuskiirusele ja jadasätetele.

Soovitused

Enne ühendamist veenduge, et sihtseade töötab 3,3 V loogikaga, et vältida kahjustusi. Kasutage muunduri ja sihtseadme vahel ühist maandust. Kinnitage juhtmestik, et vältida juhuslikke lühiseid püsivara uuendamise või jootevaba testimise ajal. Õige virtuaalse COM-pordi seadistuse ja soovitatud edastuskiiruste osas vaadake operatsioonisüsteemi draiverite dokumentatsiooni.
