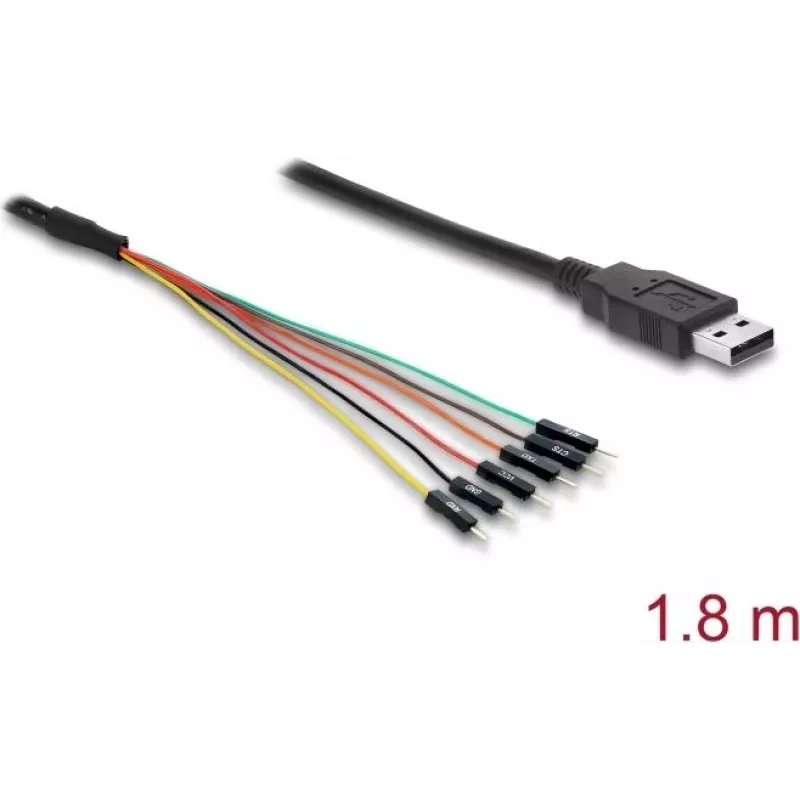

USB-kaabel DELOCK 63986 — üksikpakend, standardne USB-ühendus

DELOCK 63986 on üksikpakendis USB-kaabel, mis toimib USB 2.0 tüüp-A–UART TTL muundurina koos integreeritud 1,8 m kaabliga. See muundab standardse USB-hostipordi 6-kontaktiliseks TTL-tasemel jadaliideseks, pakkudes TX, RX, CTS, RTS ja spetsiaalset 5 V väljundit. Kaabel toetab andmeedastust USB 2.0 kaudu ja suudab toita ühilduvaid TTL-seadmeid USB-hosti saadaolevate voolupiirangute piires, muutes selle sobivaks pingitööks, arendustööks ja paigaldamiseks korpuste sisse.

Eelised

Integreeritud muundur välistab vajaduse eraldi jadaadapteri järele ja suudab toita paljusid sihtseadmeid otse USB 5 V väljundist, kui seadme voolutarve seda võimaldab. Riistvaralise vookontrolli liinid (CTS ja RTS) on saadaval usaldusväärseks jadasideks rakendustes, mis nõuavad kätlust. 1,8 m kaabli pikkus annab lisamugavust arendusplaatidega töötamiseks või seadmete paigutamiseks korpustesse ilma pikendusteta.

Sobib

• Püsivara vilgutamiseks ja alglaadurile juurdepääsuks mikrokontrolleritel ja arendusplaatidel
• Jadakonsooli juurdepääs ruuterite, üheplaadiarvutite ja manussüsteemide silumiseks
• Andmevahetuseks andurite, modemite ja tööstuskontrolleritega, kasutades TTL UART tasemeid
• Mikrokontrolleripõhiste projektide prototüüpimiseks ja programmeerimiseks

Peamised spetsifikatsioonid

• Liides: USB 2.0 tüüp-A (host) – UART TTL
• Pistik: 6-kontaktiline päis koos TX, RX, CTS, RTS ja 5 V väljundiga
• Signaalitase: TTL (5 V väljund saadaval)
• Kaabli pikkus: 1,8 m integreeritud kaabel
• Toide: 5 V väljund USB-hostilt (sõltub hosti voolupiirangutest)

Kasutamine

Sisestage tüüp-A pistik arvuti või mõne muu USB-hostiseadme USB-hostiporti. Ühendage 6-kontaktiline päis sihtseadme UART-viikudega, veendudes, et TX ühendatakse RX-iga ja RX TX-iga; ühendage CTS ja RTS, kui riistvaraline vookontroll on vajalik. Kui sihtseadet saab toita USB kaudu, kasutage 5 V väljundit, järgides hosti voolupiiranguid. Installige hostis vajalikud draiverid, kui muundurit ei tuvastata automaatselt, seejärel avage jadaterminal või programmeerimistööriist, mis on seadistatud õige edastuskiiruse ja jadaparameetritega.

Soovitused

Kontrollige enne ühendamist pingetasemeid ja viigude ühilduvust, et vältida kahjustusi. Ärge tarbige USB 5 V väljundist rohkem voolu, kui hostiport lubab. Järgige nõuetekohast maandust ja elektrostaatilise laengu vältimise ettevaatusabinõusid tundlike elektroonikakomponentide käsitsemisel.
