USB-kaabel DELOCK 63983 — üksikpakend, standardne USB-ühendus

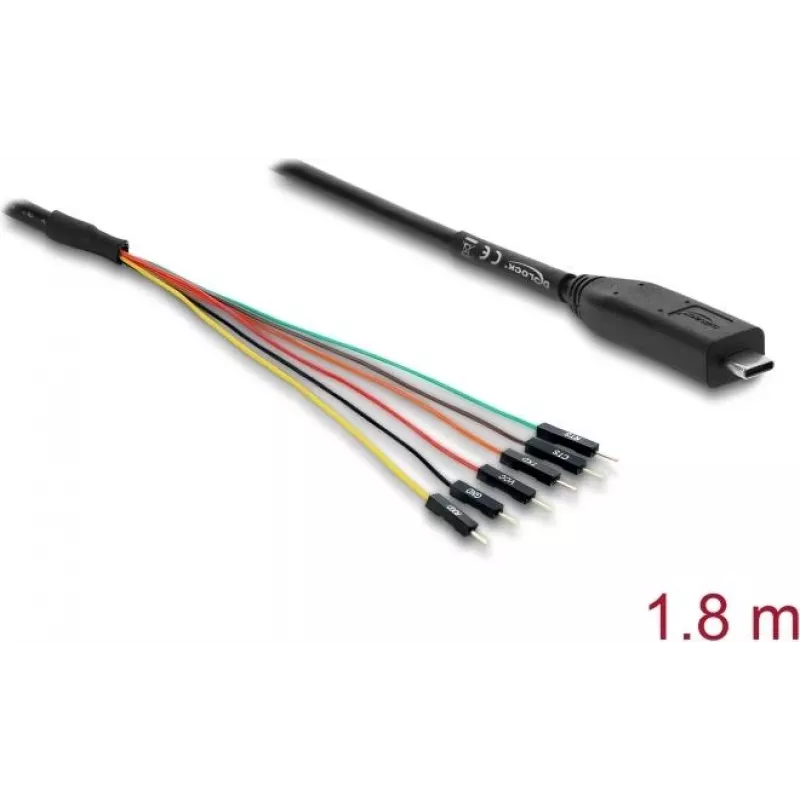

DELOCK 63983 on USB-kaabel, mida tarnitakse ühe ühikuna ja mis tagab standardse USB-ühenduse andmeedastuseks ja laadimiseks ühilduvate seadmete vahel. See konkreetne variant on USB 2.0 USB-C – UART TTL (5 V) adapter, millel on integreeritud 6 kontaktiga päis, mis kannab TX, RX, CTS, RTS, VCC (5 V) ja GND signaale. 1,8 m pikkuse kaabliga on see mõeldud kasutamiseks töölaual, arendustöös ja välitingimustes, kus USB-host peab otse liidestuma TTL-taseme jadaseadmetega ja vajadusel andma sihtplaadile 5 V toidet.

Eelised

Adapter ühendab USB 2.0 USB-C ühenduvuse standardsete 5 V TTL jadatasemetega, võimaldades otsest jadasidet ilma eraldi toitemuundurita. Avatud 6 kontaktiga päis sisaldab riistvaralise voojuhtimise liine (CTS ja RTS) ning spetsiaalset 5 V väljundit ühilduvate sihtseadmete toiteks. 1,8 m pikkus pakub paindlikkust seadmete paigutuses ja vähendab mehaanilist pinget hosti pistiku lähedal testimise või arenduse ajal.

Sobib

• Jadakonsoolidele juurdepääsuks ruuteritel, üheplaadiarvutitel ja manussüsteemidel
• Mikrokontrolleri arenduseks ja silumiseks, kasutades TTL-taseme UART-i
• Püsivara vilkumiseks ja alglaaduri suhtluseks, mis nõuavad jadaühendust
• Riistvara testimiseks ja diagnostikaks, kus kasutatakse CTS/RTS voojuhtimist
• Prototüüpimise stsenaariumid, kus 5 V toide adapterist on mugav

Peamised tehnilised andmed

• Liides: USB 2.0 USB-C – UART TTL
• UART signaaliliinid: TX, RX, CTS, RTS, VCC (5 V), GND
• Signaali pingetase: 5 V TTL andmetele ja VCC väljundile
• Kaabli pikkus: 1,8 m
• Kontakt: 6 kontaktiga päis otseühenduseks

Kasutusjuhend

Ühendage USB-C pistik arvuti või ühilduva seadme USB-hostporti, mis toetab USB 2.0. Kinnitage 6 kontaktiga päis sihtseadme külge, tagades õige joonduse, nii et ühe poole TX ühendub teise poole RX-iga ja GND on jagatud. Kui adapterist on vaja toidet, ühendage VCC (5 V) kontakt sihtseadmega alles pärast kontrollimist, et sihtseade aktsepteerib 5 V toidet. Käivitage hostarvutis terminaliemulaator või jadaside programm, avage sobiv COM-/jadaport ja määrake vajalik edastuskiirus ning jadaparameetrid. Lülitage tarkvaras sisse riistvaraline voojuhtimine, kui usaldusväärseks edastuseks kasutatakse CTS/RTS liine.

Soovitused

Enne ühendamist kontrollige sihtseadme aktsepteeritavaid loogika- ja toitepingeid; kui seade nõuab 3,3 V loogikat, kasutage nivoo-muundurit või sobivat adapterit. Hoidke kaabel teravatest painetest vabana ja vältige pistikute kokkupuudet niiskusega. Voojuhtimise kasutamisel seadistage terminal vastama sihtseadme RTS/CTS käitumisele, et vältida sideprobleeme.
