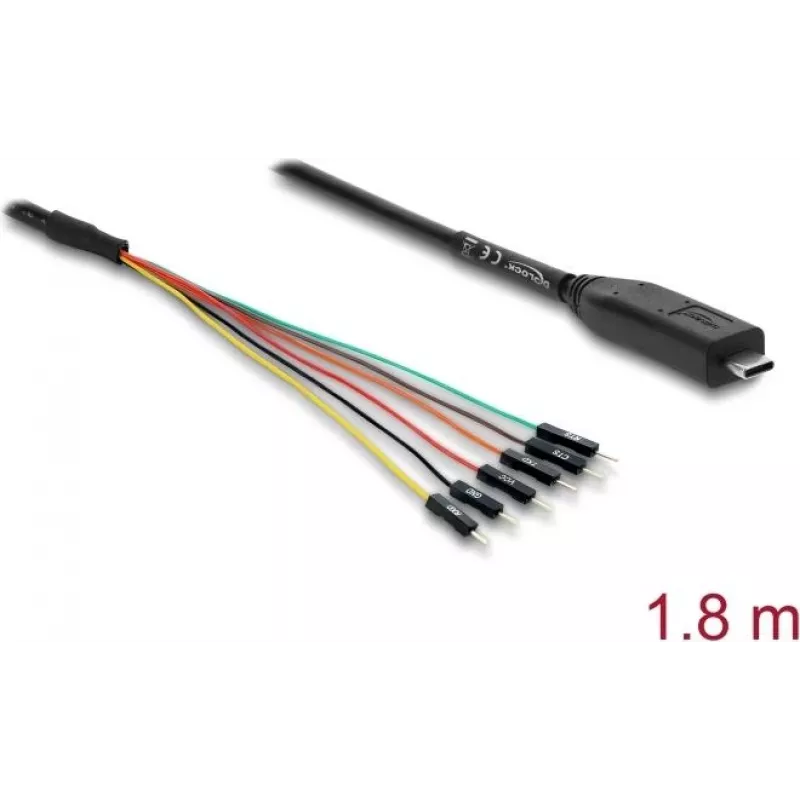

USB-kaabel DELOCK 63983 — ühe pakendi ühenduskaabel USB-seadmetele

DELOCK 63983 on ühekaupa pakendatud USB-kaabel, mis on loodud USB-ühilduvate seadmete ühendamiseks andmeedastuseks ja/või toiteandmiseks. Toote perekonda kuulub ka kompaktne USB 2.0 USB-C – UART TTL muunduri variant, mis pakub 6-kontaktilist päist TX, RX, CTS ja RTS liinidega ning eraldi 5 V väljundit, võimaldades otsest jadasedet hostarvuti ja 3,3 V loogikaga manussüsteemide vahel.

Eelised

Adapter toetab USB 2.0 üle USB-C pistiku ja paljastab standardsed UART juhtsignaalid riistvaraliseks voojuhtimiseks, tagades usaldusväärse jadaandmevahetuse. Spetsiaalne 5 V toiteväljund võimaldab sihtplaate või andureid otse muundurist toita, samal ajal kui TX/RX signaalid töötavad 3,3 V TTL tasemel, et vastata levinud mikrokontrollerite pingepiirkondadele. Selle kompaktne vormitegur ja joodetud 6-kontaktiline päis lihtsustavad ühendamist ja integreerimist arendus- ja katseseadistustesse.

Sobib

• Püsivara üleslaadimiseks ja jadaalglaaduri suhtluseks mikrokontrolleritega
• Silumiseks ja jadakonsooli ligipääsuks üheplaadiarvutitele ja manussüsteemidele
• 3,3 V UART-liidest kasutavate andurite ja moodulite ühendamiseks
• Prototüüpimiseks ja riistvaraarenduseks, kus on vaja USB-jadamuundust

Peamised spetsifikatsioonid

• Liides: USB USB-C (USB 2.0)
• Loogikatase: 3,3 V TTL TX/RX jaoks
• Päis: 6 kontaktiga, sisaldab TX, RX, CTS, RTS ja toiteliine
• Väljundpinge: 5 V toiteväljund välistele seadmetele
• Toetatud signaalid: TX, RX, CTS, RTS (riistvaraline voojuhtimine võimalik)
• Vormitegur: kompaktne plaat joodetud päisega otseühenduseks

Kuidas kasutada

Ühendage muundur hostarvutiga USB USB-C kaabli abil, seejärel ühendage sihtseade 6-kontaktilise päisega, sobitades TX RX-ga ja RX TX-ga, ning ühendage maandus. Kui riistvaraline voojuhtimine on vajalik, ühendage vastavalt CTS ja RTS. Kasutage 5 V väljundit väliste moodulite toiteks, kui nende pinge- ja voolunõuded on ühilduvad. Installige hostarvutisse vajalikud draiverid, et muundur ilmuks jadapordina, seejärel avage terminali- või programmeerimistööriist õige andmeedastuskiiruse ja sideseadetega oma seadme jaoks.

Soovitused

Kontrollige sihtseadme pingetolerantsi enne 5 V väljundi rakendamist ja tagage ühine maandus usaldusväärseks sideks. Kui sihtseade kasutab erinevat loogikataset, kasutage kahjustuste vältimiseks sobivat nivookonverterit. Stabiilse andmeedastuse tagamiseks kontrollige TX/RX ühenduste õigsust ja lubage riistvaraline voojuhtimine terminalis või püsivaratööriistas, kui CTS/RTS on kasutusel.
