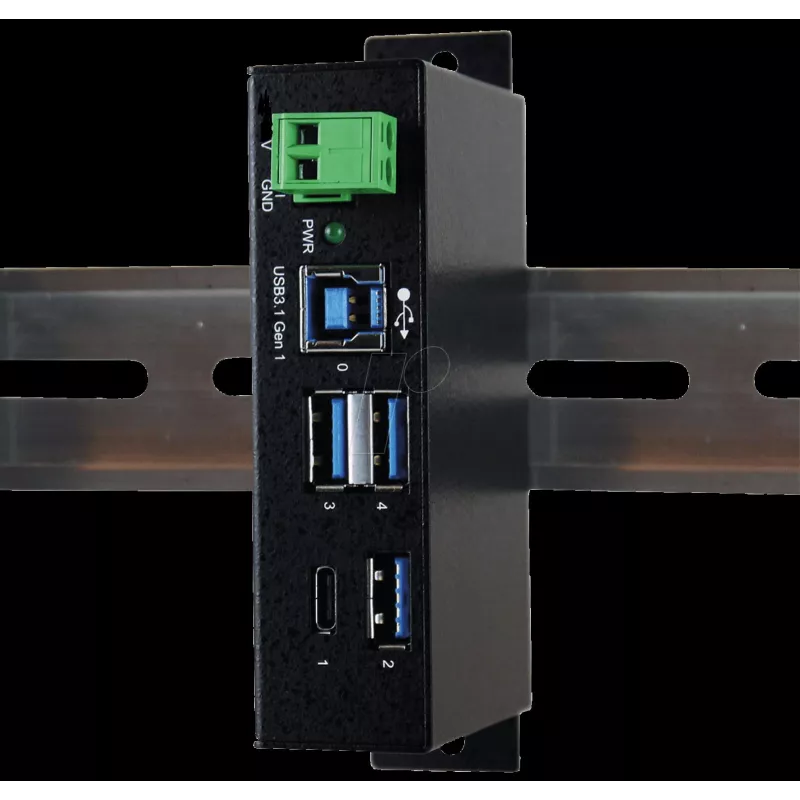

USB-jaotur EXSYS EX-1194HMS

EXSYS EX-1194HMS on kompaktne USB 3.2 Gen 1 (USB 3.1 Gen 1) metallist jaotur, mis on loodud ühe USB-B hostpordi laiendamiseks neljaks allavoolupordiks: üheks täisfunktsionaalseks USB-C ja kolmeks USB-A pistikuks. See toetab andmeedastuskiirust kuni 5 Gbit/s, pakub ESD liigpingekaitset kõikidele portidele ning on ehitatud vastama automaatika-, kontori- ja tööstusrakenduste nõuetele. Jaotur aktsepteerib laia sisendpinge vahemikku ja seda saab paigaldada 19-tollisesse raami või DIN-liistule paindlikuks paigalduseks.

Eelised

EX-1194HMS pakub USB-A ja pööratavate USB-C portide kombinatsiooni, mis võimaldab laialdast seadmeühilduvust ja lihtsat kaabliühendust. Kõik pordid sisaldavad 15 kV ESD liigpingekaitset ja toetavad kaitset pingekõikumiste vastu. Jaotur toetab kuni 900 mA USB-siini voolu pordi kohta, kiireid USB-laadimisrežiime (CDP ja DCP) ning valikulist +5 V siinivoolu. Kompaktne metallkorpus ja kaasasolev DIN-liistu komplekt lihtsustavad paigaldamist tööstus- ja raamikeskkondadesse.

Sobib

• Mitme USB 3.0/3.1 välisseadme ühendamiseks ühe hostpordiga
• Tööstuslike juhtimis- ja automaatikasüsteemide jaoks, mis nõuavad vastupidavat, liigpingekaitsega USB-laiendust
• Kontoritööjaamade ja 19-tolliste raamipaigaldiste jaoks
• USB-C ja USB-A seadmete laadimiseks ja andmeedastuseks

Peamised spetsifikatsioonid

• Hostiliides: USB 3.2 Gen 1 (USB 3.1 Gen 1) Type-B
• Allavoolupordid: 1 × USB-C (täisfunktsionaalne), 3 × USB-A
• Andmeedastuskiirus: kuni 5 Gbit/s
• ESD-kaitse: 15 kV kõikidel portidel
• Toitesisend: +7 V kuni +48 V alalisvool klemmiploki kaudu
• Siinivool pordi kohta: kuni 900 mA; toetab CDP ja DCP laadimisrežiime
• Mõõdud: 114,5 × 57,3 × 26,3 mm
• Kaal: 0,3 kg
• Korpus: metallist (raamile/DIN-liistule paigaldatav); värv: must

Kasutamine

Paigaldage jaotur, kasutades kaasasolevat DIN-liistu komplekti, või paigaldage see 19-tollisesse raami vastavalt vajadusele. Ühendage jaoturi USB-B ülesvooluport hostarvutiga, kasutades kaasasolevat USB-kaablit. Ühendage allavooluseadmed USB-C või USB-A portidesse. Andke alalisvoolu toide määratud +7 kuni +48 V vahemikus klemmiploki kaudu, et võimaldada vajadusel suuremat siinivoolu ja laadimisfunktsioone. Järgige mittepööratavate pistikute puhul õiget kaablipaigutust; USB-C port toetab pööratavat pistikuasetust.

Soovitused

Kasutage varjestatud USB-kaableid ja stabiilset alalisvooluallikat määratud pingevahemikus, et tagada usaldusväärne andmeedastus ja kaitsta ühendatud seadmeid. Tööstuspaigaldiste puhul kinnitage jaotur DIN-liistule ja kontrollige maandust, et maksimeerida ESD-kaitset.
