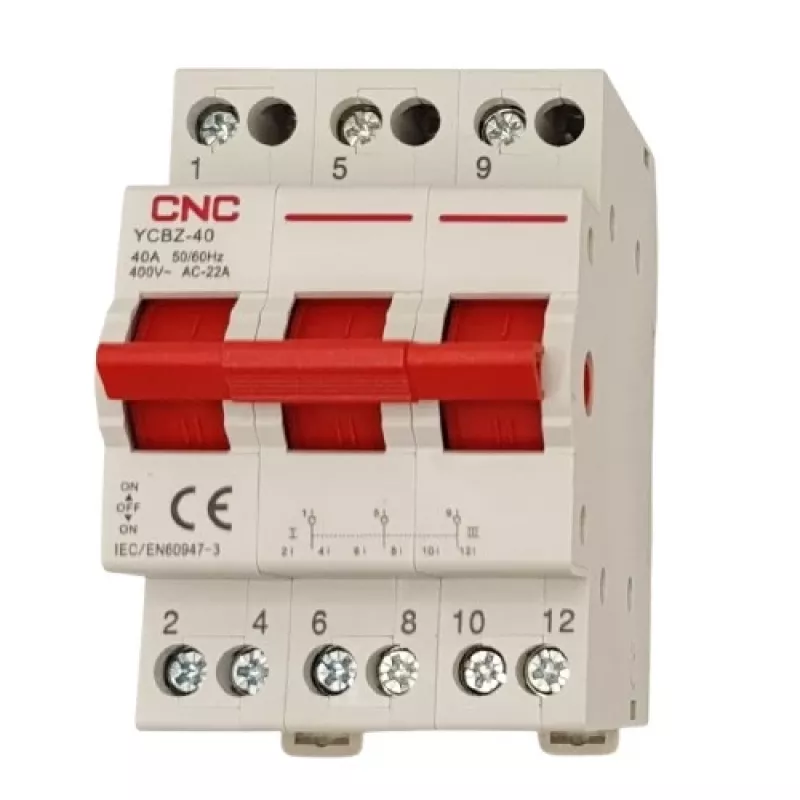

Ümberlüliti CNC YCBZ-40 3P 40A käsitsi ümberlüliti kolmefaasilistele ahelatele

CNC YCBZ-40 on modulaarne 3-pooluseline käsitsi ümberlüliti nimivooluga 40 A ja kolme kontaktasendiga (1‑0‑2). See on ette nähtud lülitamiseks, sisselülitamiseks ja väljalülitamiseks vahelduvvoolu 50/60 Hz, 230/400 V ahelates ning võimaldab usaldusväärset ümberlülitamist kahe toiteallika, näiteks võrgu ja varugeneraatori või UPS-i vahel. Seade paigaldatakse 35 mm DIN-liistule ja vastab standarditele IEC/EN 60947-3 ning asjakohastele elektromagnetilise ühilduvuse nõuetele.

Eelised

Ümberlüliti pakub kompaktset, DIN-liistule paigaldatavat lahendust kolmefaasiliste koormuste kiireks käsitsi ümberlülitamiseks. Sellel on selged mehaanilised asendid ja ühine ülemine kontakt turvaliseks lülitamiseks, see talub kuni 40 A nimivoolu ja vastab rahvusvahelistele lahklülitite standarditele. Seadme konstruktsioon võimaldab lihtsat paigaldamist ja hooldust elamu-, töökoja- või väikeettevõtte elektrikilpides.

Sobib

• Käsitsi ümberlülitamine võrgu ja generaatori või UPS-i vahel kolmefaasilistes süsteemides
• Kasutamine elamute elektrikilpides ning väikeettevõtete või töökodade jaotuskilpides
• Rakendused, mis nõuavad kompaktset DIN-liistule paigaldatavat lahklülitit hoolduseks või avariitoite ümberlülitamiseks

Peamised tehnilised andmed

• Toode: Ümberlüliti CNC YCBZ-40 3P 40A (käsitsi ümberlüliti)
• Poolused: 3
• Nimivool (Ie): 40 A
• Nimipinge (Ue): AC 400 V; maksimaalne pinge AC 415 V
• Sagedus: 50/60 Hz
• Kontaktikuju: I - 0 - II (1‑0‑2)
• Mehaaniline eluiga: 8500 tsüklit; Elektriline eluiga: 1500 tsüklit
• Paigaldus: DIN-liist EN60715 (35 mm)
• Kaabli ristlõige: kuni 10 mm²
• Töötemperatuur: -5 °C kuni +40 °C
• Mõõtmed: 54 x 61 x 77 mm
• Kaitseaste: IP20
• Värv: valge
• Standardid: IEC 60947-3 / EN 60947-3, kategooria AC-22A

Kasutamine

Paigaldage lüliti jaotuskilbi sees olevale standardsele 35 mm DIN-liistule ja ühendage toite- ning koormusjuhtmed vastavalt ühendusskeemile ja kohalikele elektripaigaldusnormidele. Kasutage välist käepidet, et valida soovitud toiteallika jaoks asend 1, 0 või 2; veenduge, et lülitit kasutatakse ainult ettenähtud nimitingimustel. Enne hooldustöid eraldage ja veenduge pingevabas olekus.

Soovitused

Kasutage CNC YCBZ-40 keskkondades, mis jäävad ettenähtud temperatuurivahemikku ja kus juhtmed ei ületa 10 mm². Kontrollige ühilduvust ühendatud generaatorite või UPS-idega ning järgige nimivoolu ja -pinget, et tagada ohutu töö ja pikaealisus.
