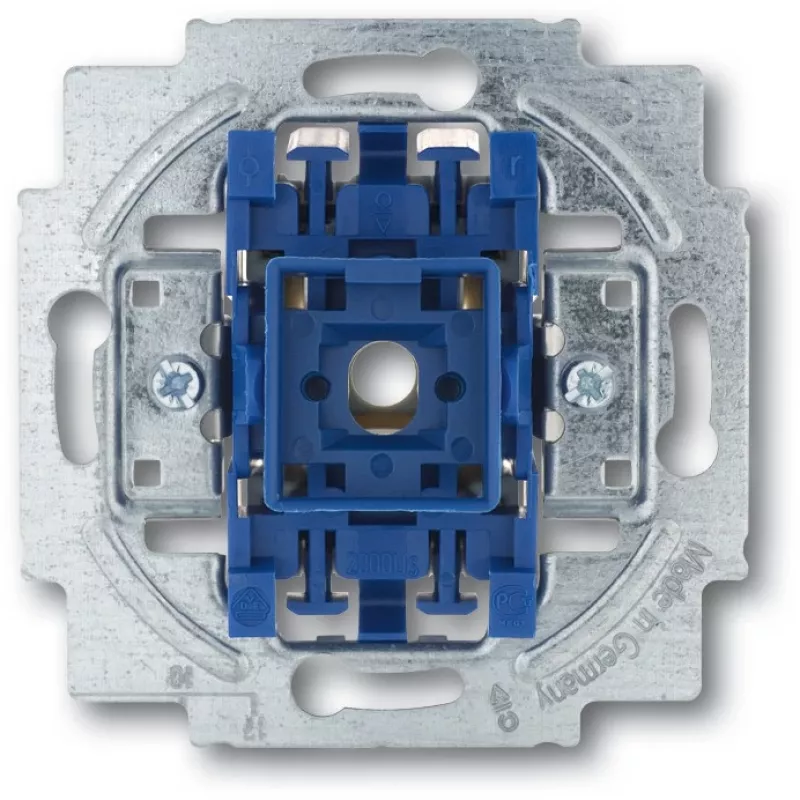

Ühepoolne lülitusmoodul Busch-Jaeger 2020 US-206, 1P, 10 A, 250 V, sinine metallik, 71×71×25 mm

Busch-Jaeger 2020 US-206 on sinises metallikviimistluses ühepoolne lülitusmoodul, mis on mõeldud paigaldamiseks standardsetesse süvistatavatesse karpidesse. Kompaktse mooduli mõõtmed on 71 × 71 × 25 mm ja see on ette nähtud 10 A nimivoolule ja 250 V vahelduvpingele. See sisaldab N-klemmi ja seda saab ühendada kas normaalselt avatud (puhkevool) või normaalselt suletud (töövool) kontakti konfiguratsioonide jaoks.

Eelised

Moodul toetab nii normaalselt avatud kui ka normaalselt suletud ühendust, pakkudes paindlikkust erinevate juhtimisskeemide jaoks. See ühildub standardsete süvistatavate karpidega vastavalt standardile DIN 49073, osa 1, ja Busch-Jaegeri seinakarpidega (3040, 3050, 3060). Kompaktsed mõõtmed võimaldavad paigaldamist tavalistesse lülitusraamidesse, pakkudes samas 10 A/250 V nimiväärtust, mis sobib valgustusahelatele ja väikestele koormustele.

Sobib

Peamised spetsifikatsioonid

Kasutamine

Paigaldage moodul ainult sobivatesse süvistatavatesse karpidesse (DIN 49073, osa 1) või kindlaksmääratud Busch-Jaegeri seinakarpidesse. Valige ühendus normaalselt avatud või suletud kontaktidele vastavalt nõutavale juhtimiskäitumisele ja ühendage juhid tähistatud klemmidega, sealhulgas N-klemmiga. Järgige kohalikke juhtmestiku eeskirju ja katkestage enne paigaldamist toide. Pärast monteerimist kinnitage mooduli mõõtmetega ühilduv lülitusraam ja katteplaat.
