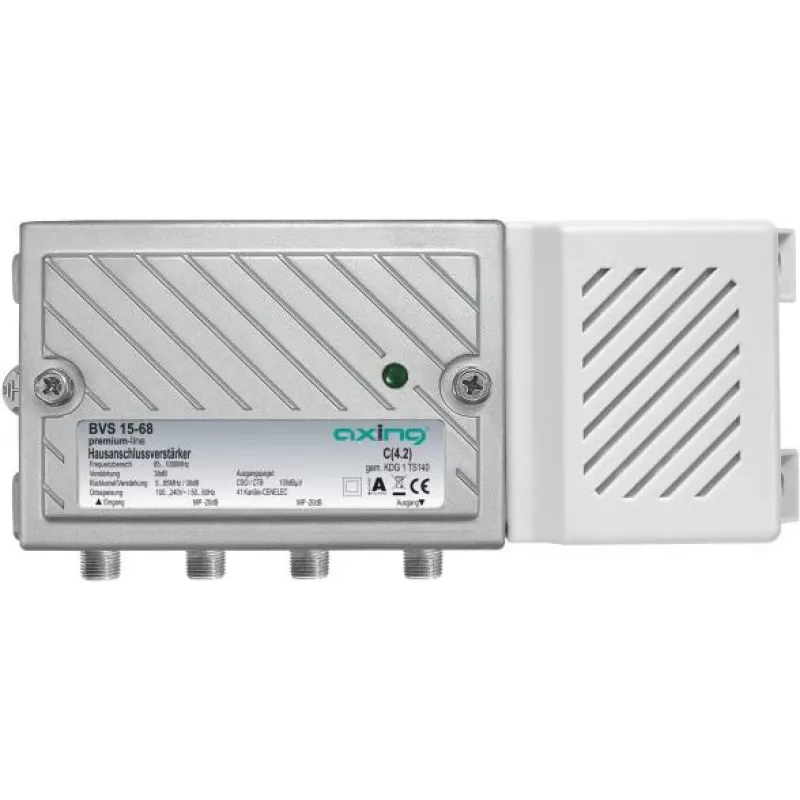

TV signaalivõimendi Axing BVS 15-68

Axing BVS 15-68 TV-signaalivõimendi pakub reguleeritavat sumbumist ja ekvalaisimist edasi- ja tagasisuunas, et optimeerida signaalikvaliteeti jaotussüsteemides. See sisaldab pistikühendusega astmete vahelist sumbumist ja ekvalaisimist hüppajate abil, sisseehitatud tagasisuunda, mis katab sagedusala 5–65 MHz, F-tüüpi konnektoreid ning testporte nii sisendil kui ka väljundil. Võimendi asub alumiiniumist survevalust ja plastist korpuses, mõõtmed on 192 mm × 44 mm × 89 mm, tarbib 5,5 W ja vastu võtab vahelduvvoolu sisendpinget vahemikus 100 kuni 240 V.

Eelised

Reguleeritav edasisuuna sumbumine ja ekvalaisimine võimaldab peenhäälestust, et kompenseerida kaablikadusid ja tasemete tasakaalustamatust. Pistikühendusega astmete vaheline sumbumine ja ekvalaisimine hüppajatega muudab konfiguratsiooni paindlikuks ja hooldatavaks ilma jootmiseta. Integreeritud 5–65 MHz tagasisuund koos reguleeritava sumbumise ja pistikühendusega tagasisuuna ekvalaisimisega toetab interaktiivseid teenuseid. Kompaktne korpus koos F-konnektorite ja testportidega hõlbustab paigaldamist ja signaali kontrollimist.

Sobib

Peamised spetsifikatsioonid

Kasutamine

Paigaldage võimendi jaotusliini antenn-sisendi ja järgnevate seadmete vahele, ühendades koaksiaalkaablid F-tüüpi konnektoritega. Kasutage esipaneeli või sisemisi hüppajaid, et määrata vajalik astmete vaheline sumbumine ja ekvalaisimine edasisuunale; reguleerige tagasisuuna sumbumist ja paigaldage hüppajad tagasisuuna ekvalaisimiseks vastavalt vajadusele. Kontrollige signaalitasemeid, kasutades sisendi ja väljundi testporte, ning peenhäälestage sumbumist/ekvalaisimist optimaalse tasakaalu saavutamiseks võrgus. Veenduge, et võrgupinge jääb vahemikku 100–240 V, enne kui lülitate seadme sisse.

Soovitused

Seadke sumbumist ja ekvalaisimist järk-järgult: alustage minimaalse sumbumisega ja suurendage seda ülekoormuse või tasakaalustamatuse kõrvaldamiseks. Kasutage testporte, et võrrelda sisendi ja väljundi tasemeid pärast iga muudatust. Interaktiivseid teenuseid pakkuvate paigaldiste puhul kontrollige tagasisuuna jõudlust sagedusribas 5–65 MHz ja reguleerige tagasisuuna sumbumist, et vältida häireid.
