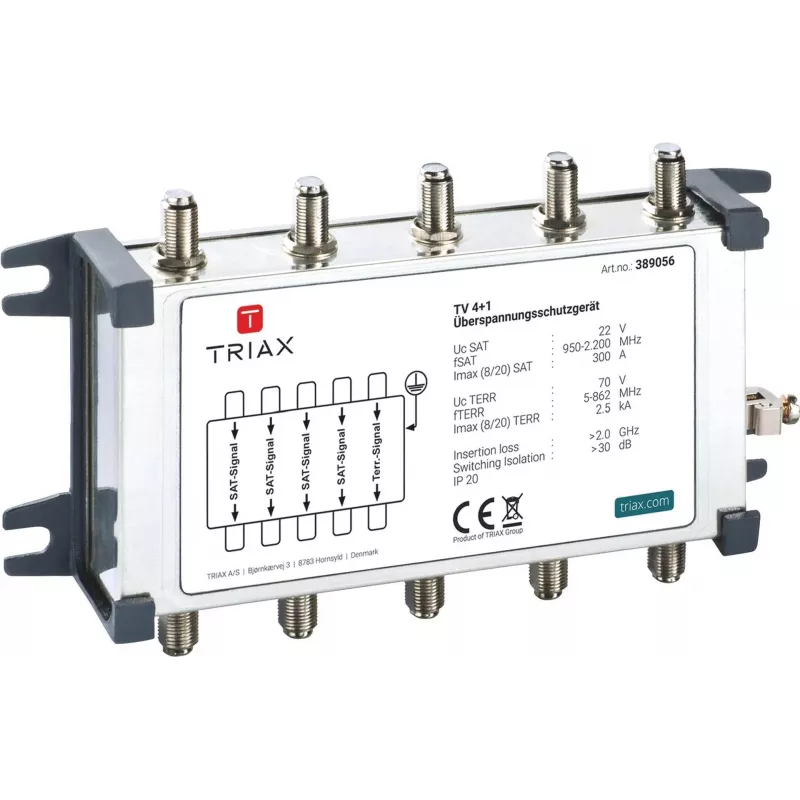

Triax TV 4+1 liigpingekaitse koaksiaalliinidele ja maandusele 389056

Erinevalt tavalistest pikendusjuhtmetest, mis kaitsevad ainult elektriühendusi, keskendub Triax TV 4+1 sageli tähelepanuta jäetud koaksiaalsignaalide haavatavusele. See kaitseb kuni nelja sõltumatut F-tüüpi liini – maapealse TV, satelliidi IF või nende segu – ning spetsiaalset maandusühendust, olles spetsialiseerunud kaitsja kogu teie vastuvõtusüsteemile.

Esiletõstmised

• Kaitseb 4 koaksiaalliini (F-tüüpi emane) ja 1 maandusklemmi
• Lai sagedusvahemik 5–2400 MHz, ideaalne TV ja SAT IF jaoks
• Suur liigpingetaluvus: 20 kA nominaalne tühjendusvool liini kohta
• Väike sisestuskadu (< 0,5 dB) säilitab signaali kvaliteedi
• Survevalu metallkorpus seinakinnitusvõimalusega

Igapäevases kasutuses

Paigaldage seade oma antenni või satelliitantenni sisenemispunkti lähedale. Ühendage sissetulevad koaksiaalkaablid F-tüüpi portidega ja kinnitage maandusjuhe kruviklemmi (kuni 16 mm²). Äikesetormi või liigpinge korral suunab kaitse üleliigse energia maandusse, vältides vastuvõtjate, telerite ja muude ühendatud seadmete kahjustamist. Tugev metallkorpus talub karme keskkonnatingimusi ning lai töötemperatuuri vahemik (-40 kuni +85 °C) tagab usaldusväärse töö pööningutel, keldrites või välistingimustes.

Täielikud tehnilised andmed

• Tüüp: Liigpingekaitse (SPD) koaksiaalvõrkudele
• Kaitstud liinid: 4 koaksiaali + 1 maandus
• Pistiku tüüp: F-tüüpi emane
• Maandusühendus: Kruviklemm (kuni 16 mm²)
• Sagedusvahemik: 5–2400 MHz
• Impedants: 75 Ohm
• Sisestuskadu: < 0,5 dB @ 2150 MHz
• Tagasitulekadu: > 18 dB (5–862 MHz), > 15 dB (862–2150 MHz)
• Nominaalne tühjendusvool (In): 20 kA (8/20 µs) liini kohta
• Impulss-tühjendusvool (Iimp): 2,5 kA (10/350 µs) liini kohta
• Pinge kaitstuse tase (Up): < 900 V (L-PE, 1,2/50 µs)
• Varjestuse efektiivsus: > 100 dB
• Töötemperatuur: -40 kuni +85 °C
• Standard: EN 61643-21 (Tüüp 2)
• Korpuse materjal: Survevalu metall
• Paigaldus: Seinale kinnitatav

Lõplik märkus

Usaldusväärse kaitse tagamiseks teie TV- ja satelliidisignaali liinidele pakub Triax TV 4+1 professionaalse tasemega liigpingekaitset, kahjustamata signaali terviklikkust. Selle kompaktne ja vastupidav disain muudab selle oluliseks komponendiks igas elamu- või äripaigaldises.
