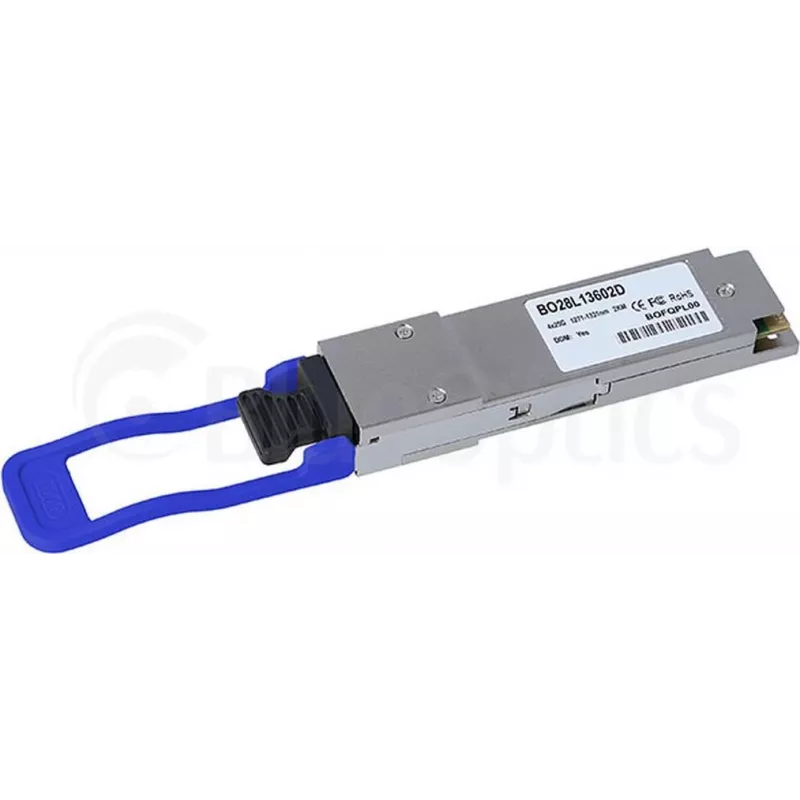

Transiiver CBO QSFP28-100G-CWDM4 fiiberoptiline 100G moodul

Transiiver CBO QSFP28-100G-CWDM4 fiiberoptiline 100G moodul on kompaktne QSFP28 vormiteguriga transiiver 100 Gigabit Ethernet linkide jaoks. See rakendab CWDM4 optikat nelja jämeda lainepikkusjaotusega multipleksitud kanali edastamiseks, võimaldades 100G ühenduvust sobivate ühemoodiliste kiudude ulatustes. Mõeldud andmekeskuste ühendusteks, kommutaatorite ja ruuterite üleslinkideks, toetab moodul lühikese kuni keskmise ulatusega CWDM4 rakendusi ja sobib standardsetesse QSFP28 portidesse lihtsaks integreerimiseks olemasolevasse võrguseadmesse.

Eelised

Moodul pakub tihedat 100G edastust väikeses QSFP28 paketis, võimaldades suurt porditihedust riiulites ja korpustes. CWDM4 tehnoloogia vähendab kiu ja transiiveri kulusid võrreldes paralleeloptikaga sarnaste vahemaade puhul. Transiiver on kuumpistatav, võimaldades hooldust ja uuendamist ilma süsteeme välja lülitamata, ning selle vastavus tavalistele QSFP28 mehaanilistele ja elektrilistele spetsifikatsioonidele tagab laia koostalitluse ühilduvate kommutaatorite ja ruuteritega.

Sobiv kasutus

• Andmekeskuste spine-to-leaf ühendused ja serveri üleslingid
• Kommutaator-kommutaator ja ruuter-ruuter 100G lingid
• Lühikese kuni keskmise ulatusega ühemoodilised kiudühendused CWDM4 abil
• Suure tihedusega võrgurakendused, mis nõuavad QSFP28 vormitegurit

Peamised spetsifikatsioonid

• Vormitegur: QSFP28
• Andmeedastuskiirus: 100 Gigabit Ethernet
• Optiline tehnoloogia: CWDM4 (neli jämedat WDM kanalit)
• Kiutüüp: ühemoodiline kiud (SMF) optimeeritud CWDM4 jaoks
• Ulatus: kavandatud CWDM4 lühikese kuni keskmise distantsi linkide jaoks (vastavalt CWDM4 rakendusjuhistele)
• Ühendusliides: QSFP28 elektri-/ühenduspistik standardse puuri ja pordi jaoks

Kasutamine

Paigaldage transiiver ühilduvasse QSFP28 porti kommutaatoris, ruuteris või võrguseadmes, kuni see kindlalt kohale klõpsab. Ühendage sobiv ühemoodiline kiud koos ühilduvate LC või määratud CWDM4 haru/pigtaail koostudega vastavalt lingi vajadustele. Kontrollige lingi läbirääkimist ja 100G toimimist hostseadme haldusliidese kaudu ning jälgige signaali olekut saadaolevate diagnostikafunktsioonide abil. Kahjustuste vältimiseks käsitsege optilisi liideseid kaitsekorkidega, kui need pole ühendatud, ja järgige elektrostaatilise lahenduse ettevaatusabinõusid mooduli sisestamisel või eemaldamisel.

Soovitused

Valige ühemoodilised kiud ja CWDM4-ühilduvad kaablikoostud, mis vastavad kavandatud lingi distantsile, ning kinnitage koostalitlus hostseadme müüjaga. Usaldusväärse toimimise tagamiseks hoidke transiiveri püsivara ja seadmete draiverid ajakohasena ning viige paigaldamise ajal läbi optilise võimsuseelarve kontrollid.
