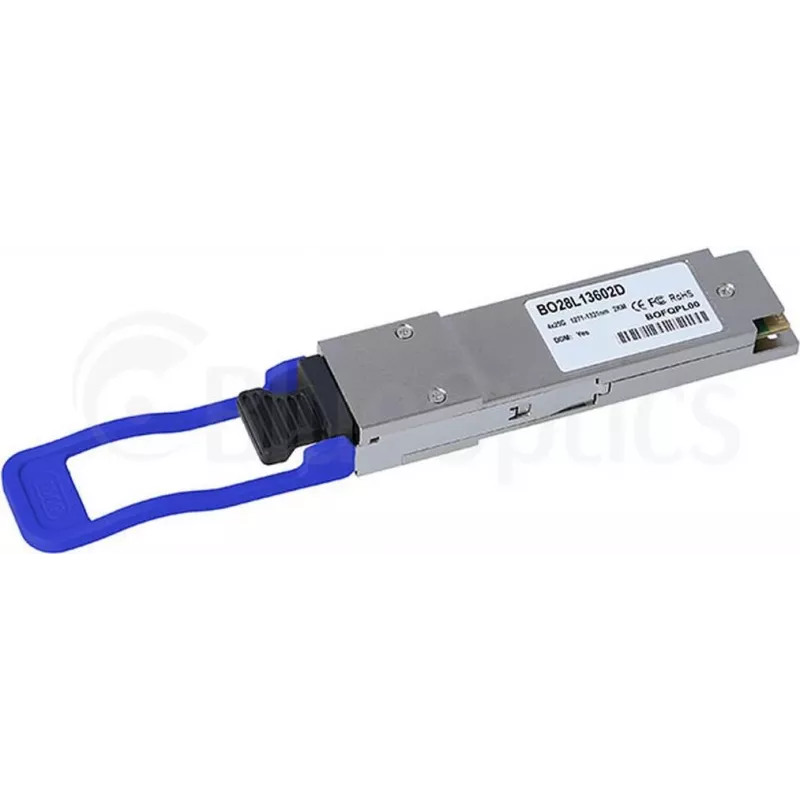

Transiiver CBO QSFP28-100G-CWDM4 BO28L13602D fiiberoptiline 100G

Transiiver CBO QSFP28-100G-CWDM4 BO28L13602D fiiberoptiline 100G on QSFP28 optiline moodul, mis on mõeldud 100 Gigabit Etherneti ja suure tihedusega ühenduste jaoks. See rakendab CWDM4 lainepikkusmultipleksimist nelja 25G kanaliga kompaktses QSFP28 vormiteguris. Moodul on ette nähtud kasutamiseks andmekeskuste ja operaatorvõrkudes, kus on vaja kuumalt vahetatavaid, ruumisäästlikke 100G fiiberlinke.

Eelised

Moodul pakub kompaktset QSFP28 jalajälge, mis toetab nelja sõltumatut 25G kanalit, mis on koondatud 100G-ks, võimaldades suurt porditihedust kommutaatorites ja ruuterites. CWDM4 lainepikkusmultipleksimine vähendab kiudude arvu ja lihtsustab kaabeldust lühi- ja keskmaa linkide jaoks. Kuumalt vahetatav disain võimaldab paigaldamist ja asendamist süsteeme välja lülitamata. Transiiver ühildub standardsete 100G Etherneti liidestega ja sobib riiulimastaabis ja spine-leaf arhitektuurides.

Sobivad (ülesanded / kasutusjuhud)

• 100G Etherneti lingid kommutaatorite ja ruuterite vahel andmekeskustes
• Ühendused operaatorite juurdepääsu- ja metroovõrkudes, mis nõuavad kompaktseid mooduleid
• Suure tihedusega koondpordid top-of-rack ja leaf kommutaatorites
• Uuendused 40G-lt 100G-le, kus CWDM4 multipleksimine on toetatud

Peamised tehnilised andmed

• Vormitegur: QSFP28
• Andmeedastuskiirus: 100 Gigabit Ethernet (4 x 25 Gbps kanalit)
• Lainepikkused: CWDM4 lainepikkus-multipleksitud kanalid
• Liidese tüüp: fiiberoptiline
• Pistik: MPO/MTP-ga ühilduv (mitmekiuline paralleelpistik)
• Töö: kuumalt vahetatav
• Tüüpiline ulatus: lühi- kuni keskmaa fiiberlingid (andmekeskus ja metroo)

Kasutamine

Sisestage QSFP28 transiiver ühilduvasse QSFP28 porti kommutaatoris, ruuteris või optilisel liinikaardil, nii et võtmega pool on orienteeritud vastavalt hostpordile. Kasutage MPO/MTP fiiberpatch-kaableid, mis on terminaalselt ja vastendatud CWDM4 signaalide jaoks; veenduge, et LC/MPO breakout või MTP rakmete vastendus oleks õige, kui ühendate dupleksliidestega. Pärast sisestamist kontrollige lingi olekut hostseadme haldusliidese kaudu ja jälgige optilisi diagnostikaandmeid, kui need on saadaval. Eemaldamiseks lülitage konkreetne port välja, kui host seda soovitab, ja tõmmake moodul ettevaatlikult vabastusriivi abil välja.

Soovitused

Veenduge enne kasutuselevõttu ühilduvuses hostseadme ja võrgu optikapoliitikaga. Kasutage sobivaid MPO/MTP kaableid õige polaarsuse ja kiudude vastendusega CWDM4 jaoks ning hoidke pistiku otsapinnad puhtad, et vältida signaali kadu. Järgige tootja soojus- ja käsitsemisjuhiseid ning kasutage moodulit määratud ümbritseva keskkonna tingimustes, et tagada usaldusväärne 100G jõudlus.
