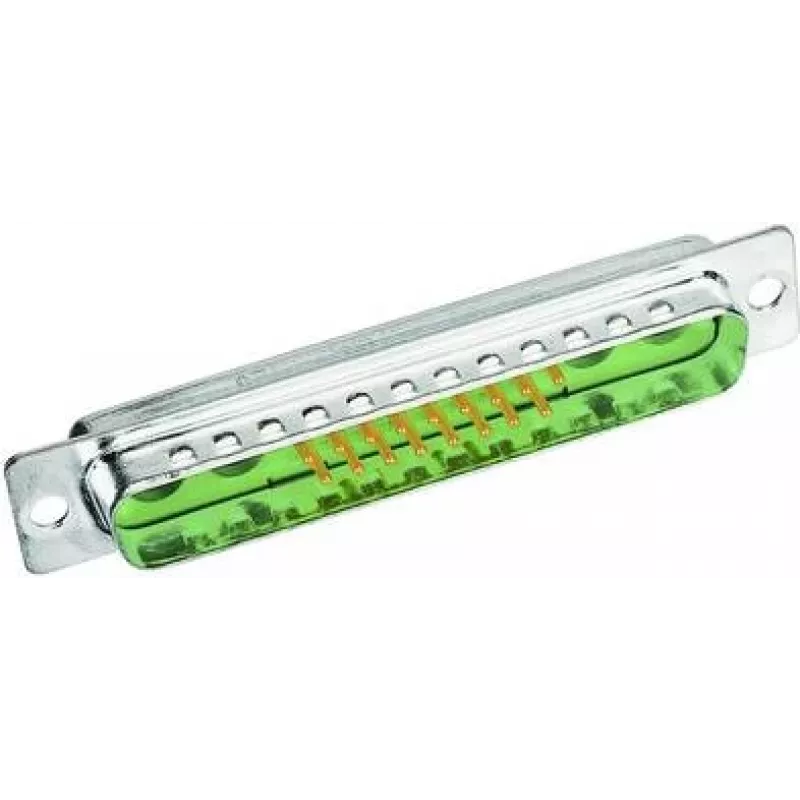

Traatühendus D-Sub 2 Harting 09 69 211 5072 roheline metallik

Harting 09 69 211 5072 on D‑Sub 2 isane traatühendus jootekinnitusega ja rohelise metallikviimistlusega. Valmistatud klaaskiuga täidetud termoplastsest polüestrist, tinaplaaditud terasest ja vasesulamist kontaktidest, pakub ühendus viis põhikontakti pluss kaks lisakontakti ja on ette nähtud 5 A jaoks. See on RoHS‑iga kooskõlas ja mõeldud usaldusväärseks signaali‑ ja väikese võimsusega juhtmestamiseks elektroonikakoostudes.

Eelised

Ühendus ühendab kompaktse D‑Sub 2 vormiteguri jootekinnitusega lihtsaks kaablikoostuks. Vastupidavad materjalid — klaaskiuga tugevdatud polüester ja tinaplaaditud teras — tagavad mehaanilise tugevuse ja korrosioonikindluse, samas kui vasesulamist kontaktid kindlustavad elektrijuhtivuse. Kahe lisakontakti olemasolu suurendab juhtmestamise paindlikkust, muutmata standardset kontaktide arvu.

Sobib

• Signaali‑ ja väikese võimsusega juhtmestamiseks juhtpaneelides ja mõõteriistades
• Kohandatud kaablikoostutele, mis vajavad jootekinnitust
• Elektroonikaseadmetele, kus on vaja kompaktset D‑Sub 2 isast ühendust

Peamised spetsifikatsioonid

• Tootja: Harting
• Tootja osanumber (MPN): 09 69 211 5072
• Tüüp: D‑Sub 2 isane ühendus
• Kinnitus: Jootekinnitus
• Kontaktid: 5 põhi‑ + 2 lisakontakti
• Nimivool: 5 A
• Korpuse materjal: Termoplastvaik (klaaskiuga täidetud polüester)
• Kesta materjal: Teras, tinaplaaditud
• Kontaktide materjal: Vasesulam
• Värv/viimistlus: Roheline metallik
• Vastab RoHS‑ile
• EAN: 2050006145340

Kasutamine

Valmistage juhtmed ette, eemaldades sobiva pikkusega isolatsiooni, sisestage juhid jootekinnititesse ja jootke vastavalt signaaliühenduste standardsetele jootmistavadele. Pärast jootmist kontrollige liiteid täieliku märgumise ja külmjoote puudumise suhtes. Paigaldage ühendus ühendatavasse D‑Sub korpusesse või paneelile, järgides seadme tootja mehaanilisi paigaldusjuhiseid.

Soovitused

Kasutage vasesulamist kontaktidele sobivat räbustit ja jootesulamit, vältige termoplastkorpuse kaitsmiseks liigset kuumust ning veenduge, et rakenduse vool ei ületaks 5 A nimivoolu. Usaldusväärse pikaajalise töö tagamiseks kaitske ühendusi söövitava keskkonna eest ja kinnitage kaablikoostud, et vältida jooteliidete mehaanilist pinget.
