Traatpistik BNC EFB Elektronik 52502.1

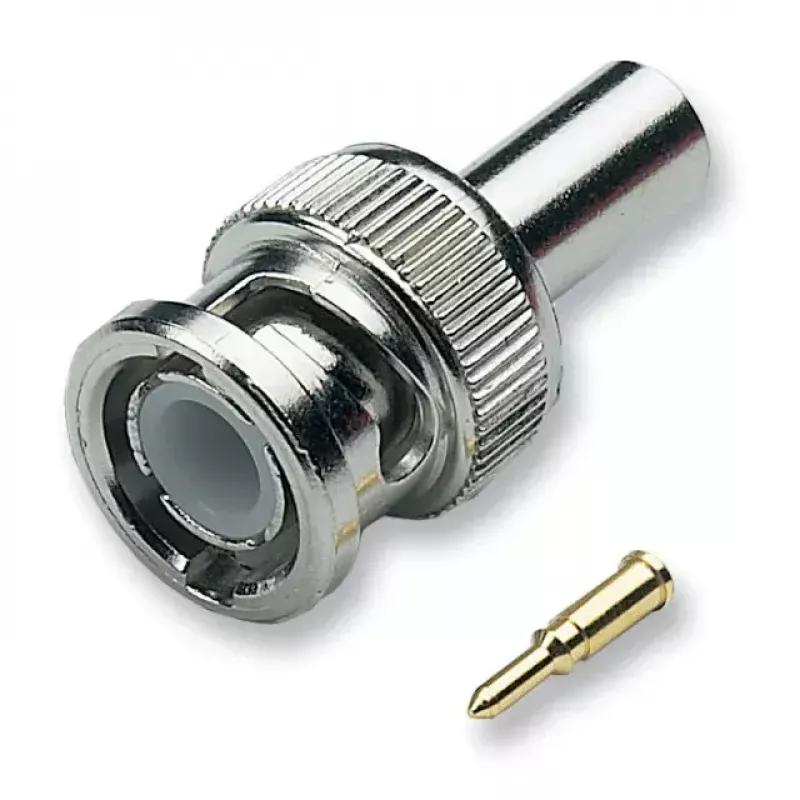

EFB Elektronik 52502.1 BNC surupressühendusega traatpistik on sirge, üheosaline pistik, mis on valmistatud kvaliteetsest messingist nikli viimistlusega. See on ette nähtud usaldusväärsete koaksiaalühenduste loomiseks kaablites, mis nõuavad BNC-liidest. Pakendis on üks tk, mistõttu see pistik sobib montaaži- ja remonditöödeks, kus on vaja kompaktset ja vastupidavat BNC-otsastust.

Eelised

Nikliga kaetud messingkonstruktsioon tagab korrosioonikindluse ja mehaanilise tugevuse. Sirge surupressi disain võimaldab kindlat elektrilist ja mehaanilist ühendust, kui kasutatakse sobivaid surupressimistööriistu ja koaksiaalkaableid. Pakendatud ühe ühikuna, on see mugav väikesemahulisteks paigaldusteks või individuaalseteks remonditöödeks.

Kasutusalad

• BNC-liidesega koaksiaalkaablite parandamine või otsastamine
• Heli/videoseadmete ühendused (CCTV, monitorid, salvestid)
• Labori- ja katseseadmed, mis nõuavad BNC-otsastust

Peamised spetsifikatsioonid

• Tootja: EFB Elektronik
• Tootja part number (MPN): 52502.1
• EAN: 4049759039035
• Pistiku tüüp: BNC, sirge, surupress
• Materjal: messing nikeldatud
• Pakendi kogus: 1 tk

Kuidas kasutada

Valmistage koaksiaalkaabel ette, eemaldades välimine mantli, punutise ja dielektriku soovitatud pikkustega valitud surupressi tihvti ja ferruuli jaoks. Sisestage juht ja dielektrik pistiku korpusesse, veenduge keskviigu ja välimise hülsi õiges asendis, seejärel suruge ferruul kokku sobiva surupressimistööriistaga. Pärast pressimist kontrollige mehaanilist terviklikkust ja elektrilist pidevust.

Soovitused

Kasutage seda BNC surupresspistikuga ühilduvaid koaksiaalkaabli tüüpe ja sobivat surupressi stantsi. Enne kokkupanekut kontrollige pistiku ja kaabli kahjustusi ning pärast paigaldamist tehke pidevuse või signaali test, et tagada usaldusväärne toimimine.
