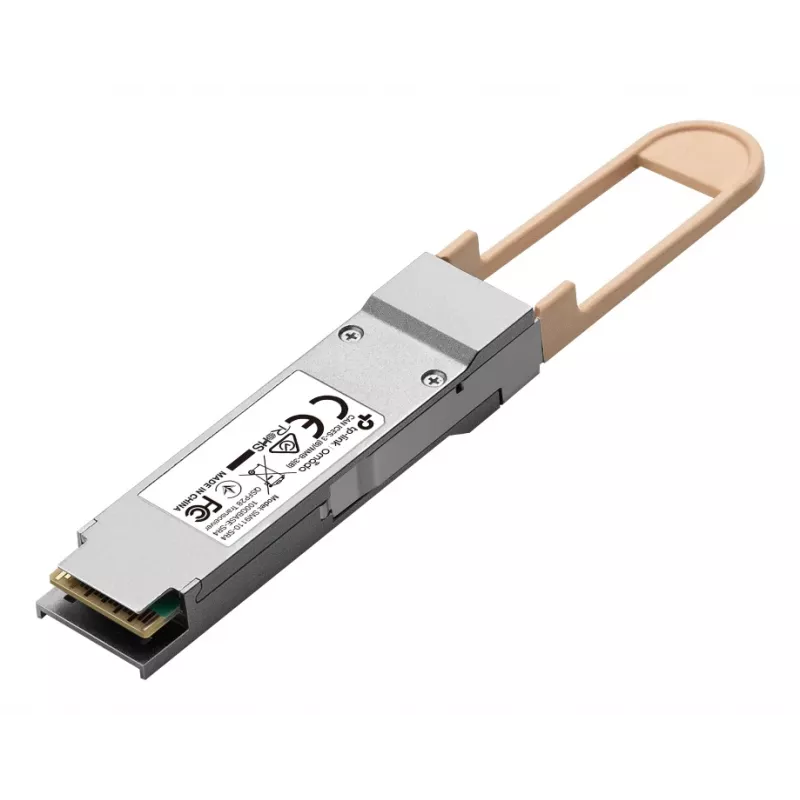

TP-Link Omada SM9110-SR4 võrgusaatja moodul Fiiberoptiline 100000 Mbit/s QSFP28 850 nm

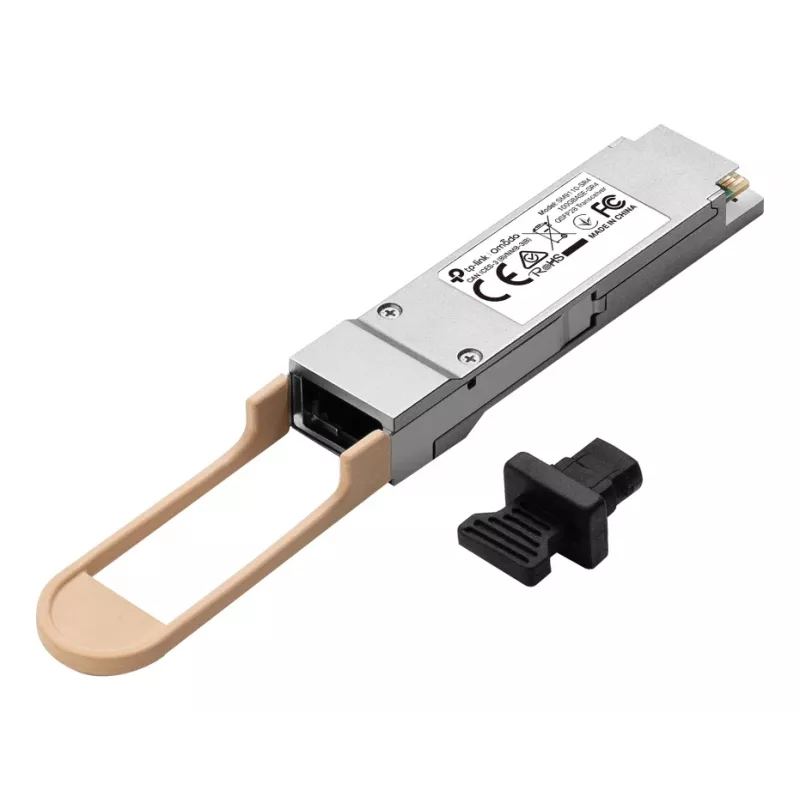

TP-Link Omada SM9110-SR4 on QSFP28 mitme-moodiga fiiberoptiline saatja moodul, mis on loodud ülikiirete Ethernet-ühenduste jaoks. See töötab 850 nm lainepikkusel ning toetab 100GBASE-SR4 ja 40GBASE-SR4 rakendusi. Moodul on kuumalt vahetatav ja ühildub QSFP28 portidega, pakkudes suure tihedusega ühenduvust andmekeskuste ja ettevõtete kommutaatorseadmete jaoks.

Eelised

See saatja toetab digitaalset diagnostilist jälgimist (DDM) reaalajas olekuteabe saamiseks ja pakub kompaktset QSFP28 vormitegurit suure porditiheduse jaoks. See toetab 100G Ethernetit kuni 100 m ja 40G Ethernetit kuni 150 m OM4 mitme-moodiga fiibri kaudu, töötab 3,3 V sisendpingega ja on RoHS-ühilduv. Moodul kasutab MPO/MTP pistikuid ja sobib integreerimiseks olemasolevatesse optilistesse võrkudesse.

Sobib

• Andmekeskuste agregeerimise ja spine-leaf kommuteerimise jaoks
• Kiirete üleslinkide jaoks kommutaatorite ja ruuterite vahel
• Lähimaa 100G või 40G ühenduste jaoks OM4 mitme-moodiga fiibri kaudu
• Suure tihedusega QSFP28 pordi juurutamiseks

Peamised tehnilised andmed

• Mudel: SM9110-SR4
• Vormitegur: QSFP28
• Lainepikkus: 850 nm
• Standardid: 100GBASE-SR4, 40GBASE-SR4
• Maksimaalne andmeedastuskiirus: 100000 Mbit/s (100 Gbit/s)
• Maksimaalne vahemaa: 100 m (100G, OM4); 150 m (40G, OM4)
• Pistiku tüüp: MPO-12 / MTP
• Sisendpinge: 3,3 V
• Diagnostika: digitaalne diagnostiline jälgimine (DDM) toetatud

Kasutamine

Paigaldage SM9110-SR4 ühilduvasse QSFP28 porti kommutaatoris või saatja pesas, kui seade on sisse või välja lülitatud (kuumalt vahetatav). Ühendage MPO/MTP mitme-moodiga fiiberkaabel (soovitatav OM4) mooduliga, tagades õige orientatsiooni ja pistiku kindla kinnituse. Kontrollige ühenduse olekut hostseadme kaudu ja jälgige diagnostilisi parameetreid toetatud haldusliideste kaudu.

Soovitused

Kasutage OM4 mitme-moodiga fiibrit määratud vahemaade jaoks, vajadusel kontrollige ühilduvust hostseadme QSFP28 portidega ning järgige ESD käsitsemise ja tootja paigaldusjuhiseid, et tagada usaldusväärne töö.
