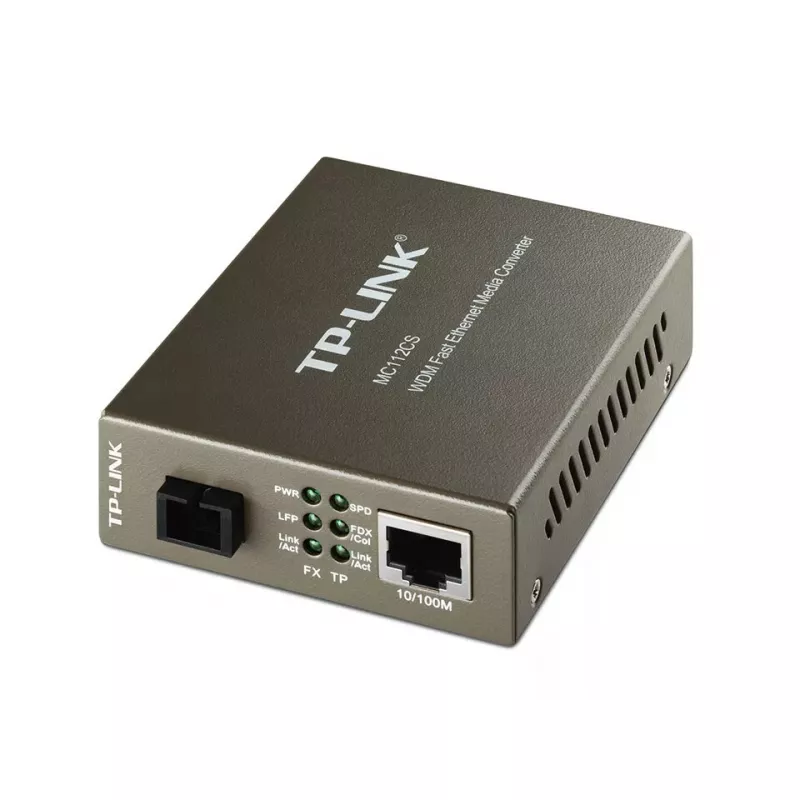

TP-Link MC112CS võrgumeediumimuundur 100 Mbit/s Single-mode Must

TP-Link MC112CS on WDM-meediumimuundur, mis teisendab 100BASE-FX ühemoodilise fiiberühenduse 100BASE-TX vask-Ethernetiks või vastupidi, kasutades ühtainsat SC-pistikut. Seade vastab IEEE 802.3u standarditele, töötab täielikul juhtmekiirusel ja toetab pikalainelist (LX) laserit: see edastab lainepikkusel 1310 nm ja võtab vastu lainepikkusel 1550 nm. WDM-tehnoloogiat kasutades vajab MC112CS kahesuunaliseks andmeedastuseks ainult ühte fiiberkiudu ja toetab ühemoodilisi fiiberühendusi kuni 20 km kaugusele. Kompaktne eraldiseisev seade sisaldab oleku LED-e ega vaja šassiid.

Eelised

MC112CS vähendab kaabelduskulusid, kasutades WDM-ühefiibrilist edastust, pakub automaatset MDI/MDI-X-i ja automaatset läbirääkimist TX (RJ-45) pordil ning võimaldab IEEE-ga ühilduvat 10/100Base-TX kuni 100Base-FX teisendamist. Selle SC-fiiberpistik ja tugi pikendatud vahemaadele (kuni 20 000 m) muudavad selle sobivaks pikamaa võrguühenduste jaoks, tarbides samal ajal vähe energiat.

Sobib

• Etherneti pikendamiseks ühemoodiliste fiiberühenduste kaudu kuni 20 km
• Vask-Etherneti seadmete ühendamiseks fiiberpõhivõrkudega
• Punkt-punkti ühendusteks, kus eelistatakse ühefiibrilist WDM-kaabeldust
• Väikestesse paigaldistesse, mis nõuavad eraldiseisvat meediumimuundurit

Peamised spetsifikatsioonid

• Mudel: TP-Link MC112CS (MPN: MC112CS)
• Standardid: IEEE 802.3u 10/100Base-TX, 100Base-FX
• Fiibri tüüp: Ühemoodiline (SC-pistik)
• Lainepikkused: Edastus 1310 nm / Vastuvõtt 1550 nm (WDM)
• Maksimaalne fiibri kaugus: 20 000 m (20 km)
• Etherneti port: 1 × RJ-45 (Auto MDI/MDI-X, automaatne läbirääkimine)
• Andmeedastuskiirus: Toetab 10/100 Mbps Ethernetit (seadme andmeleht loetleb võimekust kuni 1000 Mbit/s)
• Energiatarve: max 2,41 W
• Sertifikaadid: FCC, CE
• Värv: Must

Kasutamine

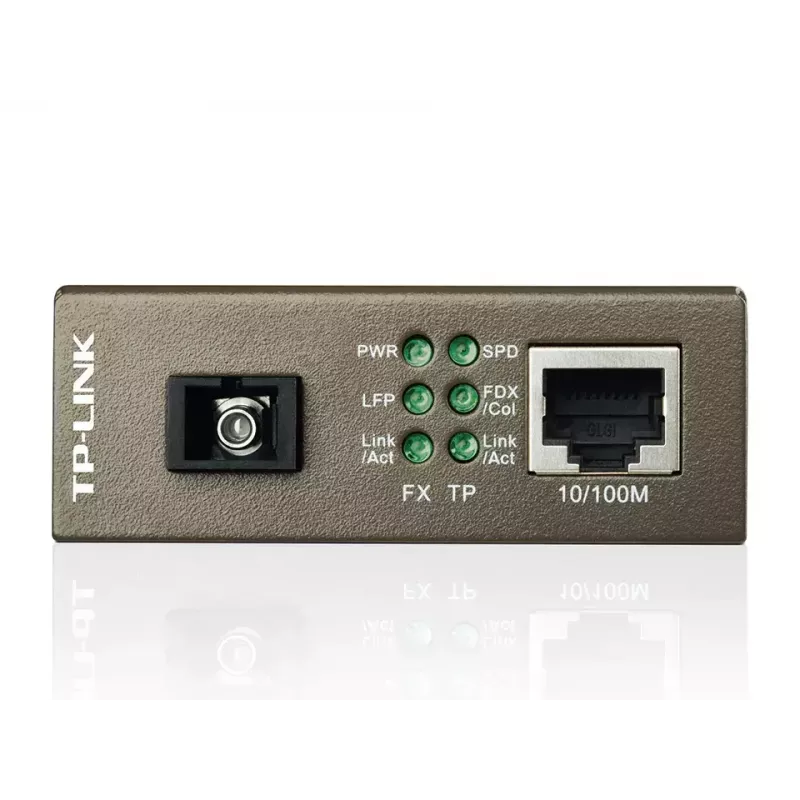

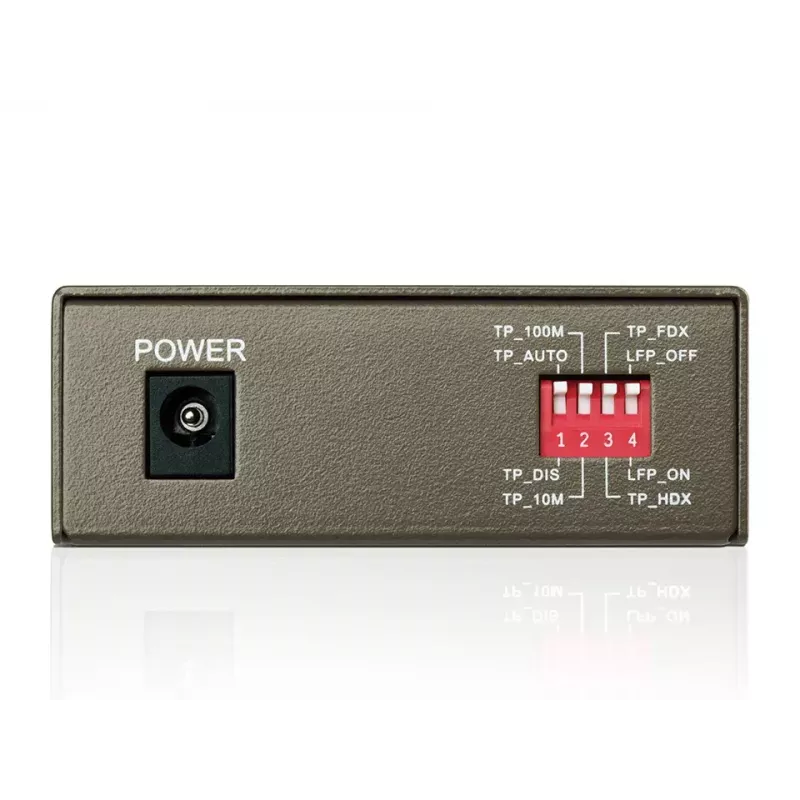

Paigaldage MC112CS ühendatava seadme lähedusse ja ühendage see toiteallikaga, kasutades kaasasolevat adapterit. Ühendage vask-Etherneti seade RJ-45 porti; muundur teostab automaatselt MDI/MDI-X-i ja peab automaatselt läbirääkimisi kiiruse ja dupleksühenduse üle sellel pordil. Kasutage ühemoodilist fiiberkaablit SC-pistikutega ja veenduge, et vastaskülje seade on konfigureeritud täiendavatele WDM-lainepikkustele (see peaks edastama lainepikkusel 1550 nm ja võtma vastu lainepikkusel 1311 nm). Kontrollige ühendust ja aktiivsust esipaneeli LED-ide abil ning kinnitage korrektset tööd fiiberühenduse mõlemas otsas.

Soovitused

Kasutage sertifitseeritud ühemoodilist SC-fiibrit ja kontrollige, et kaugem meediumimuundur või transiiver toetaks täiendavaid WDM-lainepikkusi (TX 1550 nm / RX 1310 nm), et tagada korrektne kahesuunaline töö. Ligikaudu 20 km kauguste puhul kontrollige fiibri sumbuvust ja pistiku kvaliteeti; kaaluge ühenduse jõudluse testimist pärast paigaldamist.
