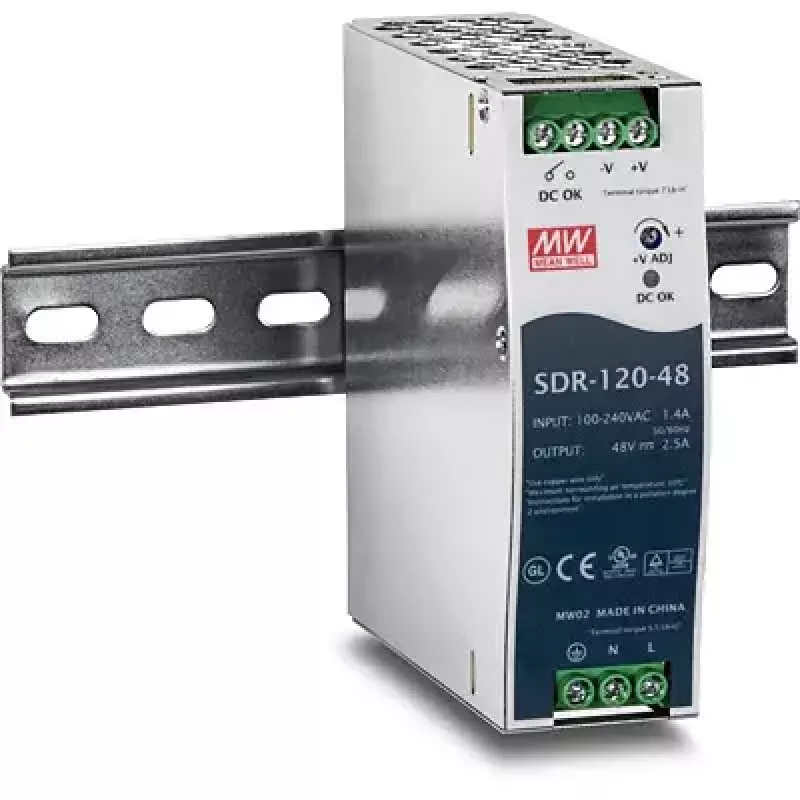

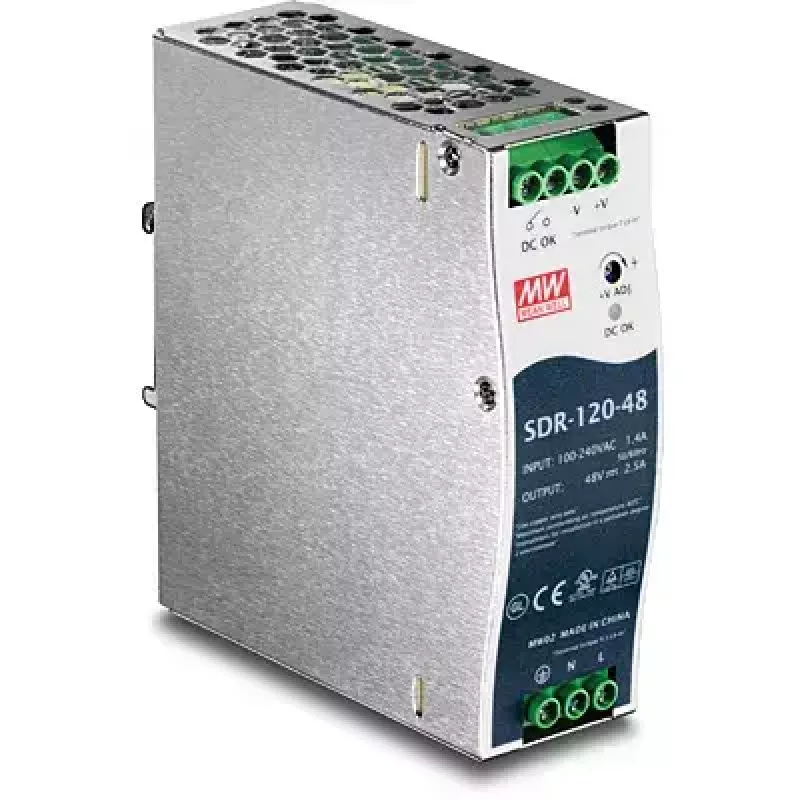

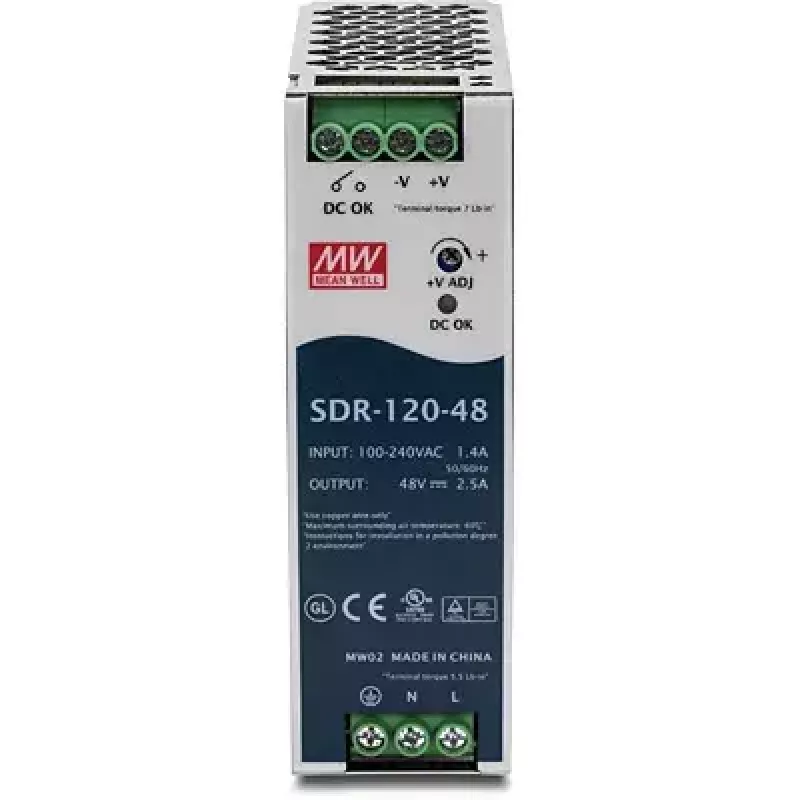

Toiteplokk Trendnet TI-S12048 v1.0R

TRENDnet TI-S12048 on 120 W ühe väljundiga tööstuslik DIN-liistule paigaldatav toiteplokk (Mean Well SDR-120-48), mis on loodud pakkuma stabiilset 48 V alalispinget PoE-seadmetele. See toetab 100–240 V, 50–60 Hz vahelduvvoolu sisendit, sellel on metallkorpus koos integreeritud DIN-liistu kinnitusega ja passiivjahutus ning see sisaldab mitmeid kaitsemehhanisme töökindlaks tööks tööstuskeskkondades.

Eelised

TI-S12048 pakub kuni 120 W (48 V, 2,5 A) väljundvõimsust, mis sobib kommutaatoritele, võrgukaameratele ja WiFi pääsupunktidele. Sisseehitatud aktiivne PFC (võimsustegur > 0,93) vähendab kasutut reaktiivvõimsust. Seade sisaldab kaitset ülekoormuse, lühise, ülepinge ja ülekuumenemise eest ning see läbib 100% täiskoormusel sissetöötamise testi. Metallkorpus koos DIN-liistu kinnituse ja passiivse konvektsioonjahutusega toetab vibratsioonikindlust ja laia töötemperatuuri vahemikku -25 kuni 70 °C.

Sobib

• Tööstuslikele PoE-kommutaatoritele
• Võrgukaameratele ja valvesüsteemidele
• WiFi pääsupunktidele ja traadita võrgu infrastruktuurile
• DIN-liistule paigaldamiseks juhtkappides ja masinates

Peamised tehnilised andmed

• Väljund: 48 V DC, 2,5 A (120 W)
• Sisend: 100–240 V AC, 50–60 Hz
• Mõõtmed: 40 mm (L) × 125 mm (S) × 114 mm (K)
• Jahutus: Passiivne (vaba õhu konvektsioon)
• Kaitsed: Ülekoormus, lühis, ülepinge, ülekuumenemine
• Sertifikaadid: UL 508, TUV EN60950-1
• Töötemperatuur: -25 kuni 70 °C

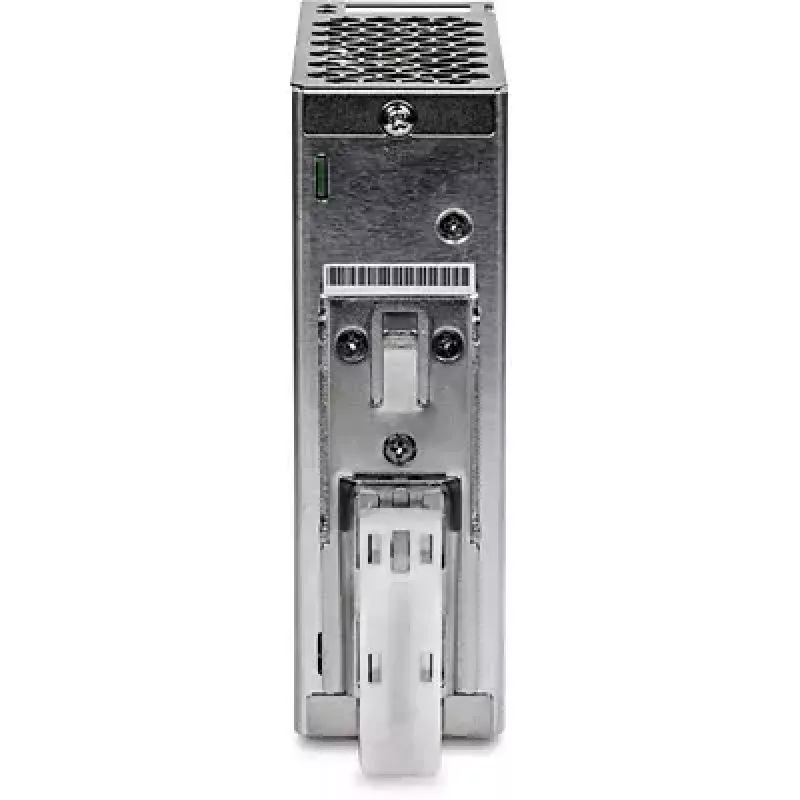

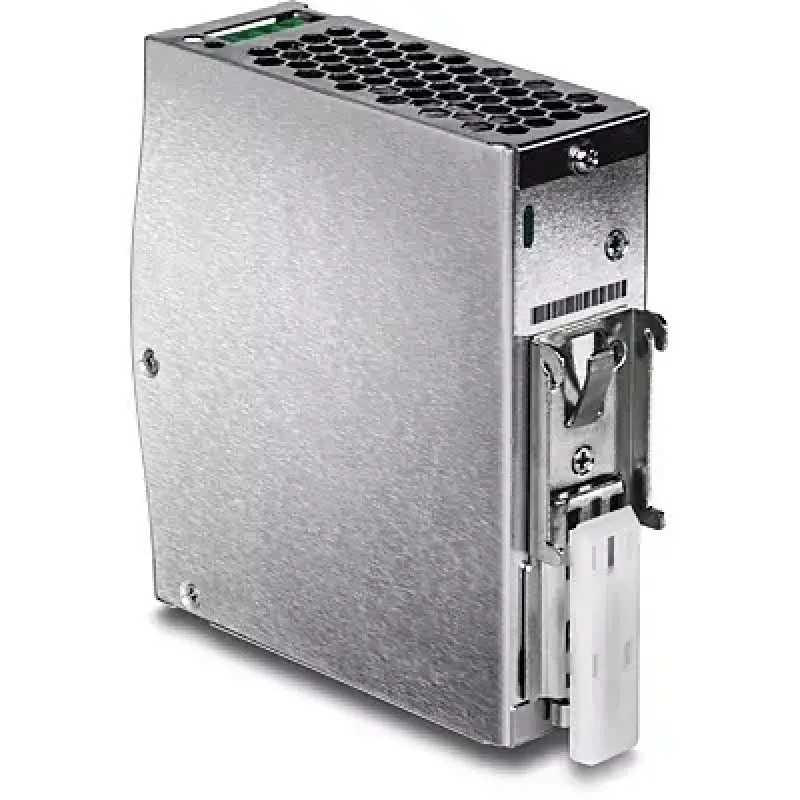

• Paigaldus: Integreeritud DIN-liistu metallkorpus
• Indikaatorid: LED toiteindikaator

Kasutamine

Paigaldage TI-S12048 standardsele DIN-liistule sobivasse korpusesse või kappi. Ühendage vahelduvvoolu sisend (100–240 V, 50–60 Hz) sisendklemmidega, järgides kohalikke elektrieeskirju, seejärel ühendage 48 V alalisvoolu väljund oma PoE-kommutaatorite, kaamerate või pääsupunktidega. Kontrollige LED-indikaatorit, et veenduda seadme sisselülitamises. Enne täiskoormuse rakendamist veenduge, et juhtmestik ja ühendused on kindlad.

Soovitused

Paigaldage toiteplokk hästi ventileeritavasse kohta, et säilitada passiivjahutus; vältige ventilatsiooniteede katmist. Kasutage piirkondlike eeskirjade kohast õiget sulavkaitset ja maandust ning hoidke ümbritsev temperatuur usaldusväärse töö tagamiseks vahemikus -25 kuni 70 °C.
