Toiteallikas Trendnet TI-S24048 v1.0R

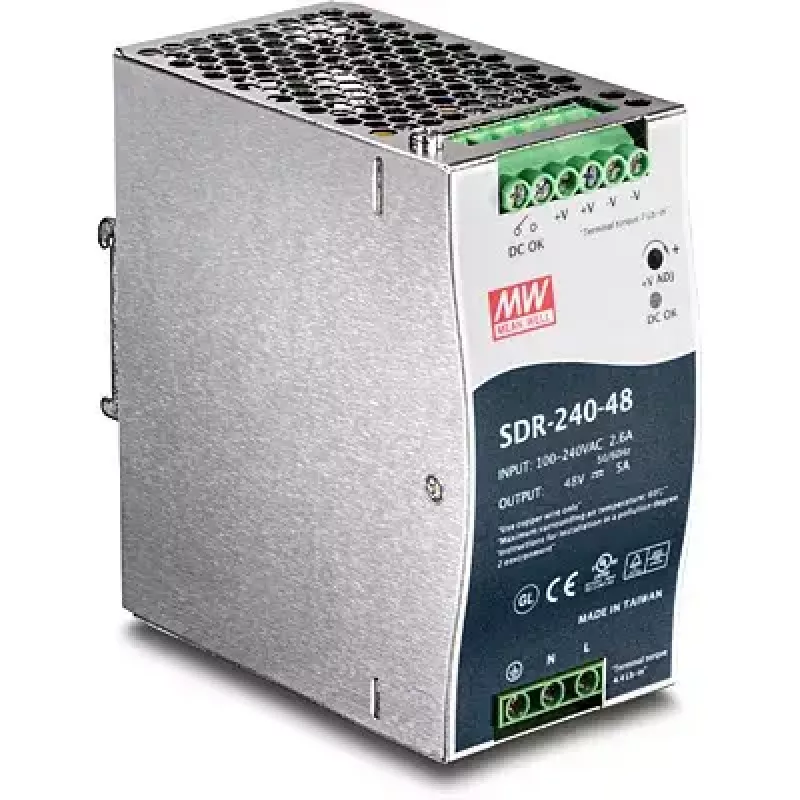

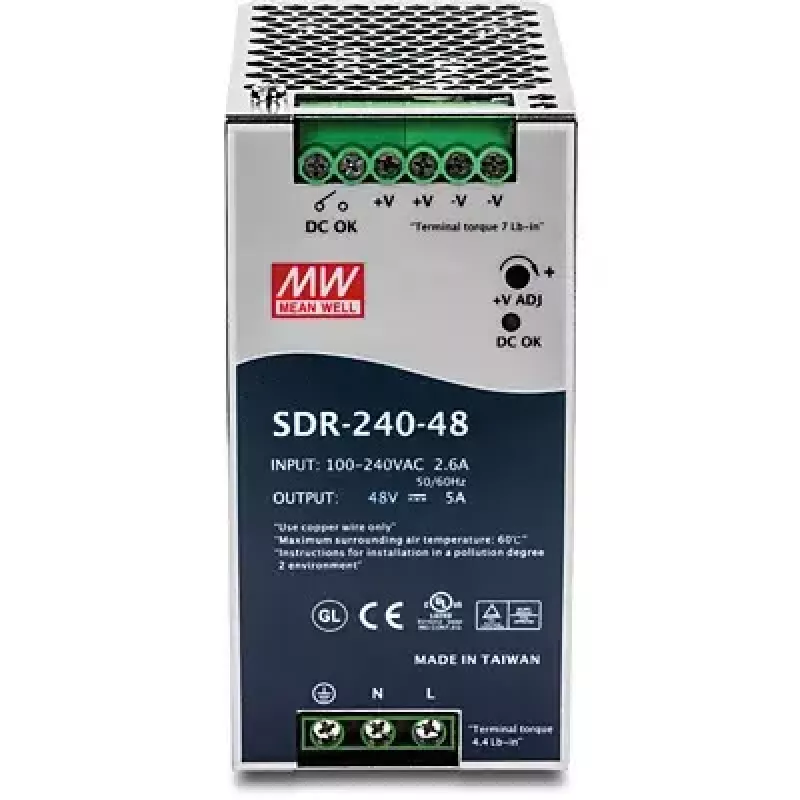

TRENDnet TI-S24048 (Mean Well SDR-240-48) on 240 W ühe väljundiga tööstuslik DIN-liistule paigaldatav toiteallikas, mis annab PoE-seadmetele 48 V kuni 5 A. Metallkorpusesse ehitatud ja integreeritud DIN-liistukinnitusega seade toetab 100–240 V, 50–60 Hz vahelduvvoolu sisendit ning omab UL ja TUV sertifikaate. See on mõeldud tööstuskeskkondadesse, talub vibratsiooni ja töötab temperatuurivahemikus -25 kuni 70 °C.

Eelised

See toiteallikas annab stabiilselt 240 vatti väljundvõimsust, mis sobib PoE-lülitite, võrgukaamerate ja traadita pääsupunktide toiteks. Integreeritud aktiivne võimsusteguri korrektsioon (PFC, PF > 0,93) vähendab kasutut reaktiivvõimsust. Seade sisaldab põhjalikku kaitset ülekoormuse, lühise, ülepinge ja ülekuumenemise vastu ning läbib 100% täiskoormusel sissetöötamistesti. Passiivne jahutus vaba õhu konvektsiooni teel minimeerib liikuvad osad ning LED-indikaator annab selge visuaalse kinnituse toite olekust.

Sobib

• Tööstuslikele PoE-lülititele
• Võrgu-/IP-kaameratele
• Traadita pääsupunktidele ja Wi‑Fi seadmetele
• DIN-liistul paiknevatele võrgupaigaldistele ja juhtkappidele

Peamised tehnilised andmed

• Väljund: 48 V alalisvool, kuni 5 A (240 W)
• Sisend: 100–240 V vahelduvvool, 50–60 Hz
• Kaitse: ülekoormus, lühis, ülepinge, ülekuumenemine
• Võimsustegur: aktiivne PFC, PF > 0,93
• Jahutus: passiivne, vaba õhu konvektsioon
• Sertifikaadid: UL 508, TUV EN60950-1 (samuti CE-loendis toote andmetel)
• Mõõtmed (ligikaudu): 40 mm (L) × 125 mm (S) × 114 mm (K)
• Töötemperatuur: -25 kuni 70 °C
• Vastavus: EN55011, EN55022 (CISPR22), EN61000 seeria (tööstuslik tase), SEMI F47, GL heakskiit

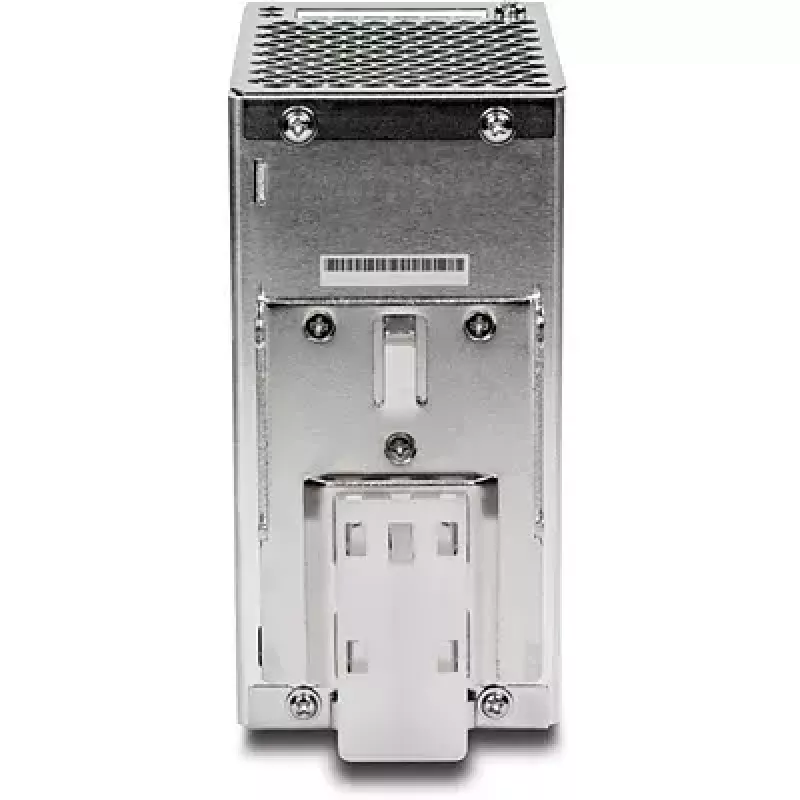

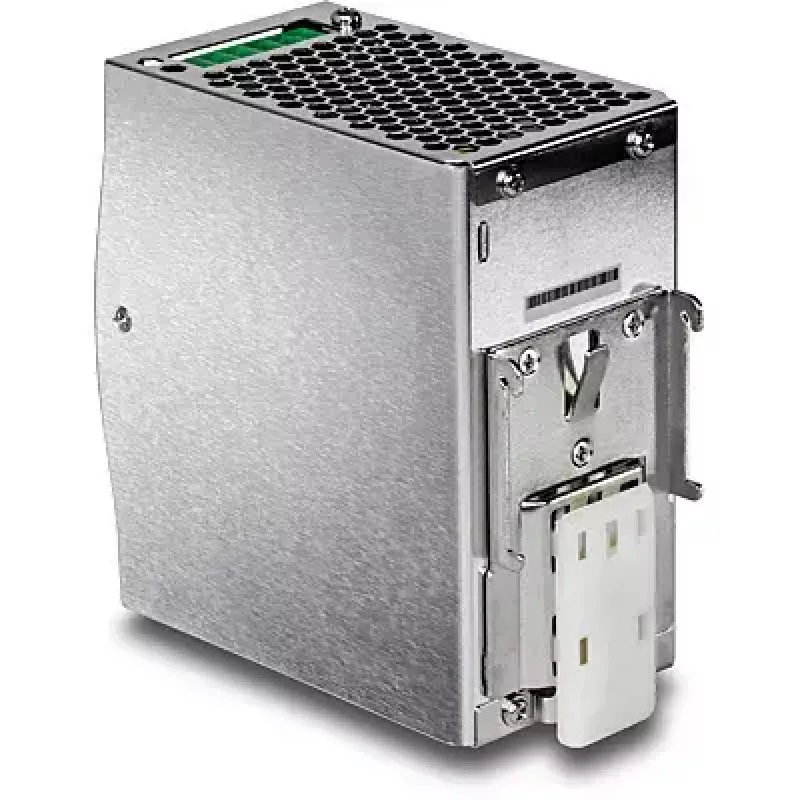

• Paigaldus: integreeritud DIN-liist
• Indikaator: toite LED

Kasutamine

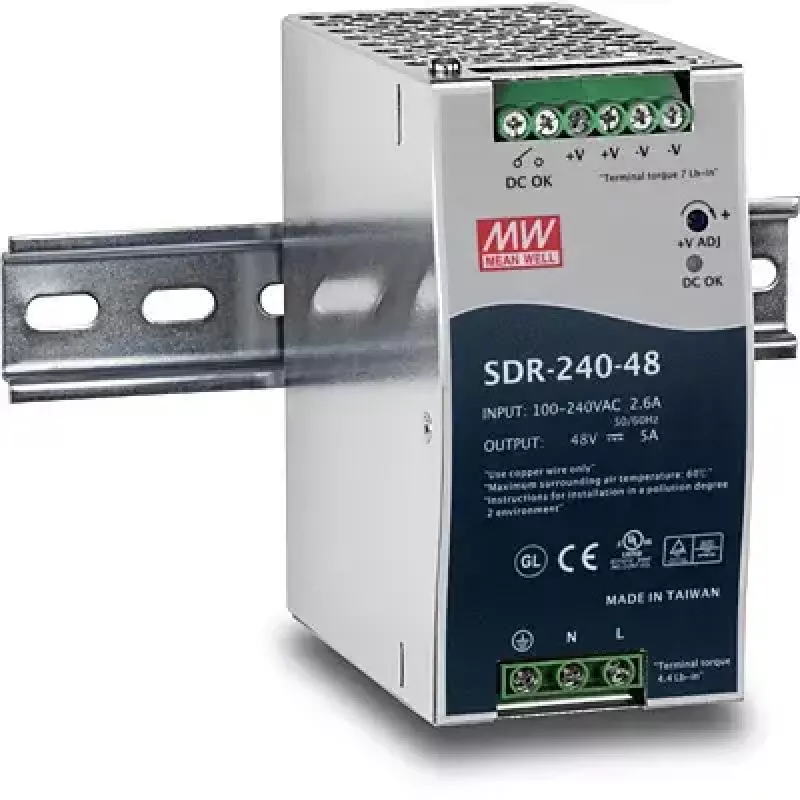

Paigaldage TI-S24048 ühilduvale DIN-liistule elektri- või võrgukapi sees ja kinnitage seade vastavalt tavalistele DIN-liistule paigaldamise protseduuridele. Ühendage vahelduvvoolu sisend sobivasse 100–240 V vahelduvvoolu toitesse, tagades korrektse maanduse. Ühendage 48 V alalisvoolu väljund PoE-lülitiga või muude 48 V seadmetega, jälgides polaarsust ja koormuspiiranguid. Kontrollige LED-indikaatorit, et veenduda seadme toites. Veenduge, et juhtmestik ja ühendused vastavad kohalikele elektripaigaldiste eeskirjadele ja seadme tootja soovitustele.

Soovitused

Usaldusväärseks pikaajaliseks tööks tagage piisav ventilatsioon seadme ümber, et võimaldada vaba õhu konvektsioonjahutust, vältige toiteallika paigutamist tugevate soojusallikate lähedusse ning kontrollige, et kogu ühendatud koormus ei ületaks 240 W (48 V, 5 A) nimivõimsust. Kasutage vahelduvvoolu sisendil sobivat kaitset ja järgige maandamise parimaid tavasid.
