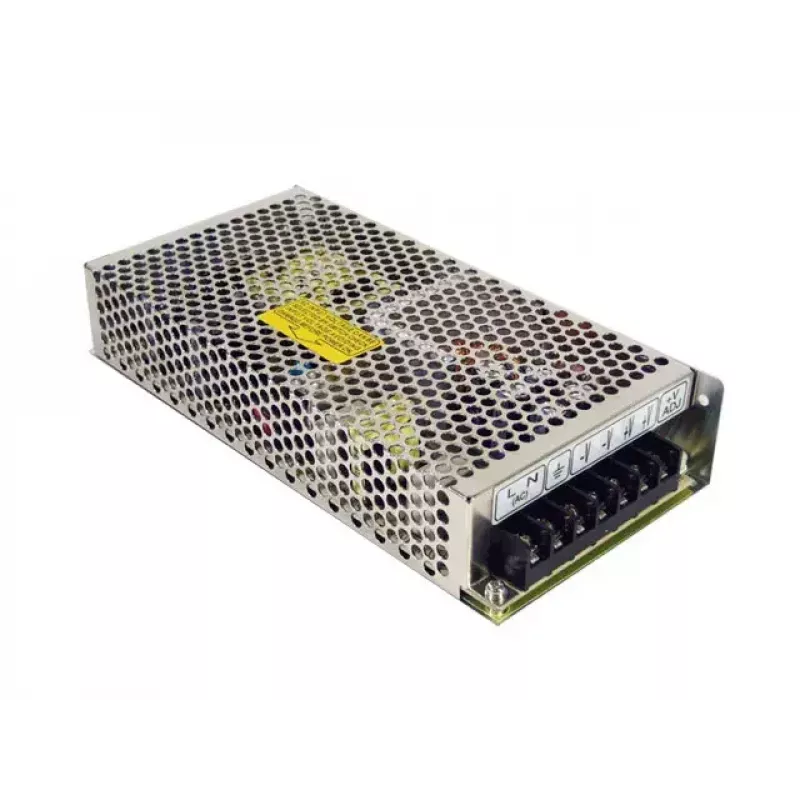

Toiteplokk Synergy21 MEAN WELL RS-150 130 W, AC 115–230 V, metallkorpus

Synergy21 MEAN WELL RS-150 on vahelduvvoolust alalisvooluks muundav toiteplokk, mis annab kuni 130 W võimsust kompaktses metallkorpuses (98 × 199 × 38 mm). See aktsepteerib laia vahelduvvoolu sisendvahemikku 115–230 V sagedusel 47–63 Hz ja pakub stabiilset madala müratasemega alalisvoolutoite tööstuslikele ja manussüsteemidele. Seade on ette nähtud pidevaks tööks kiire 20 ms tõusuaja, 2% pingetolerantsi ja ligikaudu 244000-tunnise MTBF-iga, muutes selle sobilikuks seal, kus on vajalik usaldusväärne pikaajaline töö.

Eelised

Metallkorpus toetab tõhusat soojuse hajumist ja mehaanilist vastupidavust, samal ajal kui jahutus toimub vabaõhu konvektsiooni teel, välistades liikuvad osad. Sisseehitatud kaitsed hõlmavad lühise-, ülekoormus- ja ülepingekaitset. Toiteplokk kasutab pika elueaga elektrolüütkondensaatoreid, mille nimitemperatuur on 105 °C, ja läbib 100% täiskoormuse sissepõlemistesti tagamaks ühtlast jõudlust. Täiendavad disainifunktsioonid hõlmavad võimet taluda 300 VAC liigpinget 5 sekundi jooksul, töötada ümbritseva õhu temperatuuril kuni 70 °C ja vastupidavust 5 g vibratsioonile. LED-toiteindikaator annab kohese visuaalse oleku tagasiside.

Sobilik järgmistele rakendustele

• Tööstuslikud juhtkapid ja automaatikaseadmed
• Manussüsteemid ja sideseadmed
• Mõõte- ja laboriseadmed
• LED-valgustuse draiverid ja siltide toide
• Süsteemid, mis vajavad madala müratasemega pidevat alalisvoolutoite

Peamised spetsifikatsioonid

• Koguväljundvõimsus: 130 W
• Vahelduvvoolu sisendvahemik: 115–230 V, 47–63 Hz
• Pingetolerants: ±2%
• Tõusuaeg: 20 ms
• Jahutusmeetod: vabaõhu konvektsioon
• Töötemperatuuri vahemik: kuni 70 °C
• Liigpinge taluvus: 300 VAC 5 sekundi jooksul
• Vibratsioonikindlus: läbinud 5 g testi
• Komponentide spetsifikatsioon: 105 °C pika elueaga elektrolüütkondensaatorid
• MTBF: u 244000 tundi
• Indikaator: LED-toite sisselülituse näidik
• Kaitsefunktsioonid: lühis, ülekoormus, ülepinge

Kasutamine

Paigaldage toiteplokk kuiva, hästi ventileeritavasse kohta, jättes piisavalt ruumi konvektsioonjahutuseks, ja kinnitage see kaasasolevate kinnituspunktide abil. Ühendage vahelduvvoolu sisend ettenähtud vahemikus 115–230 V ja kinnitage alalisvoolu väljund koormusele, tagades õige polaarsuse. Enne sisselülitamist kontrollige ühendusi ja jälgige LED-indikaatorit toiteoleku osas. Vältige ventilatsiooniavade katmist ja hoidke ümbritseva õhu temperatuur pidevaks tööks alla maksimaalse nimiväärtuse.

Soovitused

Usaldusväärse pikaajalise töö tagamiseks tehke esmane kasutuselevõtt täiskoormustingimustes, et kontrollida stabiilset väljundit, ja viige läbi perioodilisi visuaalseid kontrolle ühenduste kindluse ja piisava ventilatsiooni osas. Kui rakenduses esineb sagedasi üleminekuid, kaaluge täiendavat eelülepingekaitset, hoolimata seadme 300 VAC liigpinge taluvusest. Järgige tööstuskeskkonda paigaldamisel asjakohaseid ohutus- ja maandustavasid.
