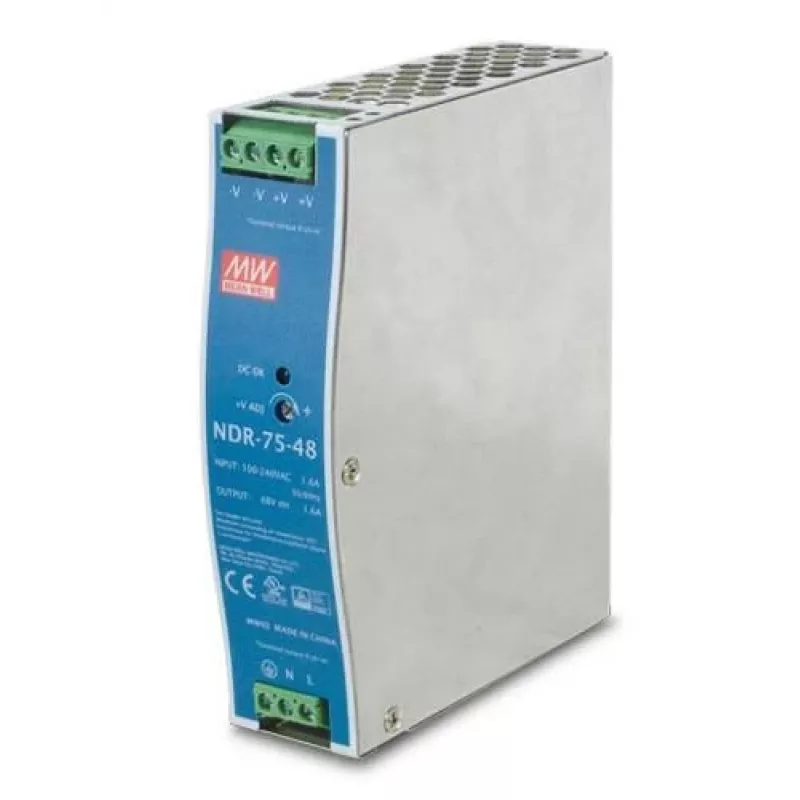

Toiteplokk PLANET PWR-75-48 75 W sinine hall

PLANET PWR-75-48 on kompaktne 75 W DIN-liistule paigaldatav toiteplokk, mis annab ühe 48 V alalisvoolu väljundi universaalsest 100–240 V vahelduvvoolu sisendist. Tööstuslikuks kasutuseks mõeldud seade mõõtmetega 32 mm (L) × 125 mm (S) × 102 mm (K) kasutab passiivset/vabaõhkjahutust. See vastab ohutusstandarditele UL508 ja TUV EN60950-1 ning on ette nähtud usaldusväärseks alalisvoolu toiteks tööstuslikele Ethernet- ja muudele automaatikaseadmetele karmides keskkondades.

Eelised

PWR-75-48 pakub stabiilset 48 V alalisvoolu väljundit väikeses jalajäljes, mis sobib DIN-liistule TS-35 paigaldamiseks. Selle universaalne vahelduvvoolu sisend ja lai töötemperatuurivahemik võimaldavad paindlikku paigaldust, samas kui sisseehitatud kaitse lühise, ülekoormuse, liigpinge ja ülekuumenemise eest toetab pidevat tööd. Passiivne jahutusdisain vähendab liikuvaid osi ja hooldusvajadust.

Sobib

• Tööstuslikele Ethernet-lülititele ja ruuteritele
• Automaatikakontrolleritele ja PLC-moodulitele
• Väliseadmetele ja anduritele, mis vajavad 48 V alalisvoolu
• Juhtkappidesse ja DIN-liistuga paigaldustesse tehastes

Peamised tehnilised andmed

• Mudel: PLANET PWR-75-48 (MPN: PWR-75-48, EAN: 4711605283328)
• Väljund: 48 V alalisvool, 75 W üksikväljund
• Sisend: 100–240 V vahelduvvool, 50–60 Hz
• Jahutus: Passiivne / vabaõhkjahutus
• Kaitsed: Lühis, ülekoormus, liigpinge, ülekuumenemine
• Standardid: UL508, TUV EN60950-1
• Mõõtmed: 32 mm (L) × 125 mm (S) × 102 mm (K)
• DIN-liist: TS-35 / 7.5 või 15 ühilduv

Kasutamine

Paigaldage seade TS-35 DIN-liistule ja ühendage vahelduvvoolu sisend (100–240 V vahelduvvool) vastavate klemmidega. Ühendage 48 V alalisvoolu väljund toidetava seadmega, järgides õiget polaarsust. Veenduge, et juhtmestik on kindel, ja kasutage vastavalt paigaldusreeglitele sisendil või väljundil sobivat kaitsmeid. Tagage seadme ümber piisav õhuvool, kuna seade toetub jahutusel vabaõhkkonvektsioonile.

Soovitused

Paigaldage PWR-75-48 elektrikappi või korpusesse, mis kaitseb otsese veega kokkupuute ja liigse tolmu eest. Vältige ventilatsiooniruumi takistamist, järgige ettenähtud töötemperatuurivahemikku (-20 kuni 70 °C maksimum) ja kontrollige ühilduvust oma süsteemi maandus- ja ohutusnõuetega.
