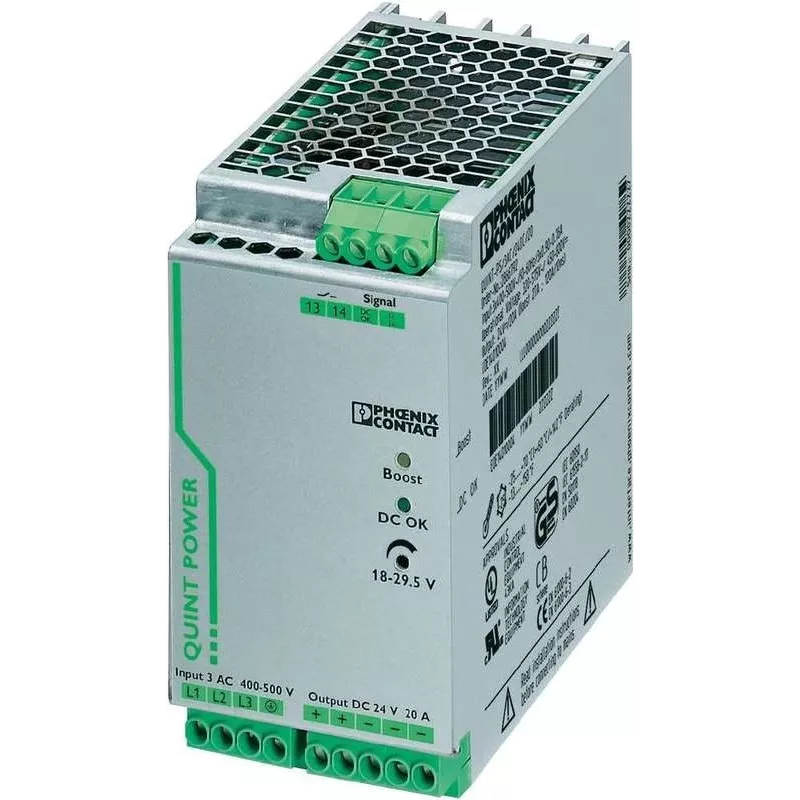

Toiteplokk PHOENIX-CONTACT QUINT-PS/3AC/24DC/20 480 W, 320–575 V AC sisend, 24 V DC väljund

PHOENIX-CONTACT QUINT-PS/3AC/24DC/20 on DIN-liistule paigaldatav toiteplokk, mis annab 480 W pidevat väljundvõimsust. See on mõeldud kolmefaasilisele vahelduvvoolu sisendile vahemikus 320–575 V, sagedusel 45–65 Hz ning annab reguleeritud 24 V alalisvoolu väljundi, mis on mõeldud tööstuslikele juhtimissüsteemidele, automaatikaseadmetele ja mooduljuhtkappidele. Seadme kompaktsed mõõtmed (69 × 122 × 130 mm) ja töökindel roheline/hall korpus võimaldavad paigaldamist standardsetele DIN-liistudele seal, kus on vaja stabiilset alalisvoolu ja usaldusväärset tööd.

Eelised

QUINT-PS seeria toiteplokil on suur koguvõimsustihedus kompaktses korpuses, mis tagab ruumisäästliku integreerimise juhtkappidesse. Sellel on lai sisendpinge tolerants kolmefaasiliste süsteemide jaoks ja stabiilne 24 V alalisvoolu väljund, mis sobib tundlikule automaatikaelektroonikale. Disain sisaldab kaitsemehhanisme ja soojusjuhtimist, mis säilitavad usaldusväärse töö kõikuvate võrgutingimuste korral. Tööstusstandarditele ehitatud seade toetab pidevat tööd ning lihtsustab paigaldamist ja hooldust.

Sobib

Peamised spetsifikatsioonid

Kasutamine

Paigaldage QUINT-PS juhtkapi sees standardsele DIN-liistule, tagades piisava ventilatsiooni. Ühendage kolmefaasiline vahelduvvoolu toide määratud vahemikus 320–575 V ja kontrollige õiget faasijärjestust ning maandust vastavalt kohalikele elektristandarditele. Ühendage 24 V alalisvoolu väljund koormusega, jälgides polaarsust ja koormuspiiranguid. Tehke kasutuselevõtu kontrollid väljundpingele ilma koormuseta ja nimikoormusega. Kasutage sobivat juhtmestikku ja liigvoolukaitset vastavalt süsteemi disainile ja ohutusnõuetele.

Soovitused

Paigaldage toiteplokk keskkonda, mis vastab nimitemperatuuri ja -niiskuse tingimustele, tagage piisav õhuvool seadme ümber ja vältige paigaldamist tugevate soojusallikate lähedusse. Veenduge, et eesmised kaitseseadmed (kaitsmed/kaitselülitid) ja järeljaotus vastavad seadme nõuetele. Kontrollige regulaarselt ühendusi ja klemmide tihedust ennetava hoolduse käigus, et tagada pidev ja usaldusväärne 24 V alalisvoolu toide juhtimis- ja automaatikasüsteemidele.
