Ristjaotur toiteühendustele:Neljakordne ühendus 3-soonelistele kaablitele – ideaalne struktureeritud toitejaotuseks välistingimustes või niisketes ruumides.
Püsivalt veekindel:IP68 sertifitseeritud, silikoontihend ja vastupidav nailonkorpus kaitsevad vee, tolmu ja mehaanilise pinge eest.
Paindlik kasutus:Sobib kaablidiameetritele 4–14 mm ja kaabliristlõigetele 0,5–6 mm² – nimipinge kuni 500 V ja vool kuni 24 A.
Tööriistavaba paigaldus:Kiirkruvisüsteem turvalise haardega – tagab tiheda, mehaaniliselt stabiilse ühenduse ilma tööriistadeta.
Ideaalne keerukatele paigaldustele:Suurepärane aiasüsteemidele, tiigipumpadele, LED-süsteemidele või mitme haruga elektrivõrkudele.

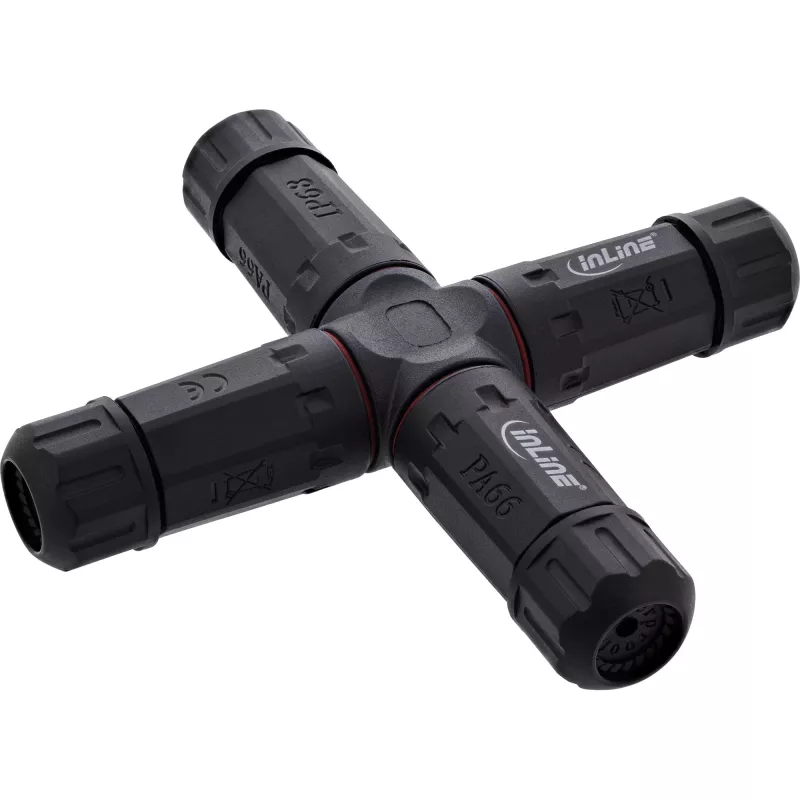

InLine toitekaabli ühendusmuhv 4-suunalise ristjaotusega on ideaalne lahendus keeruka toitejaotuse teostamiseks – olgu see siis eraaedades, ehitusplatsidel või tööstuspaigaldistes. Nelja eraldi ühendussuunaga 3-soonelistele kaablitele sobib see ühendusmuhv suurepäraselt hargnevatele toitevõrkudele.
3-pooluseline ühendus toetab pinget kuni 500 V ja voolu kuni 24 A. Tänu oma vastupidavale nailonkorpusele (PA66), kvaliteetsetele vaskkontaktidele ja usaldusväärsele silikoontihendile pakub see maksimaalset ohutust ja kestvust – isegi ebasoodsate ilmastikutingimuste korral. IP68 kaitseaste tagab püsivalt tihedad ja ilmastikukindlad ühendused.

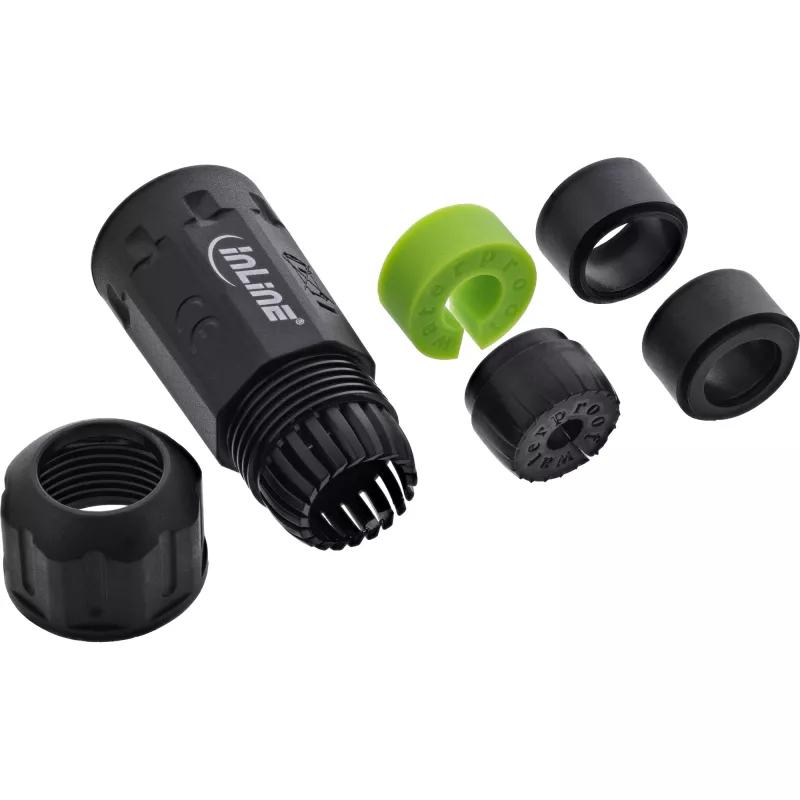

Paigaldamine on tööriistavaba tänu praktilisele keeratavale korgisüsteemile. Sisestage lihtsalt kaabel, ühendage see, paigaldage tihend ja keerake korgid kinni – ühendus on seejärel mehaaniliselt kindlustatud ja veekindel. Ühendusmuhv sobib kaablidiameetritele 4–14 mm ja kaabliristlõigetele 0,5–6 mm².
Tüüpilised kasutusalad hõlmavad aia- ja välisvalgustust, tiigipaigaldusi, toitejaotust töökodades, üritustel või masinaparkides. Ristikujuline konstruktsioon võimaldab mitme tarbija varustamist elektritoitega selgelt ja ohutult – ideaalne nõudlike rakenduste jaoks.

Materjal: Nailon (PA66)
Keerme suurus: M20
Kontaktmaterjal: Vask
Tihend: Silikoon
Temperatuurivahemik: -40 °C kuni +105 °C
IP kaitseaste: IP68
Kaablidiameeter: 4–14 mm
Juhtme ristlõige: 0,5–6 mm²
Ehitus: 4-suunaline
Pooluste arv: 3-pooluseline
Nimipinge: 500 V
Nimivool: 24 A

InLine 69927V. Toote tüüp: Kaabliühendusmuhv, Toote värv: Must, Materjal: Polüamiid, Silikoon. Vastavussertifikaadid: TÜV märk, RoHS. Laius: 135 mm, Sügavus: 135 mm, Kõrgus: 25 mm. Kogus pakendis: 1 tk. Pakendi laius: 150 mm, Pakendi sügavus: 210 mm, Pakendi kõrgus: 30 mm

Kasutusjuhend

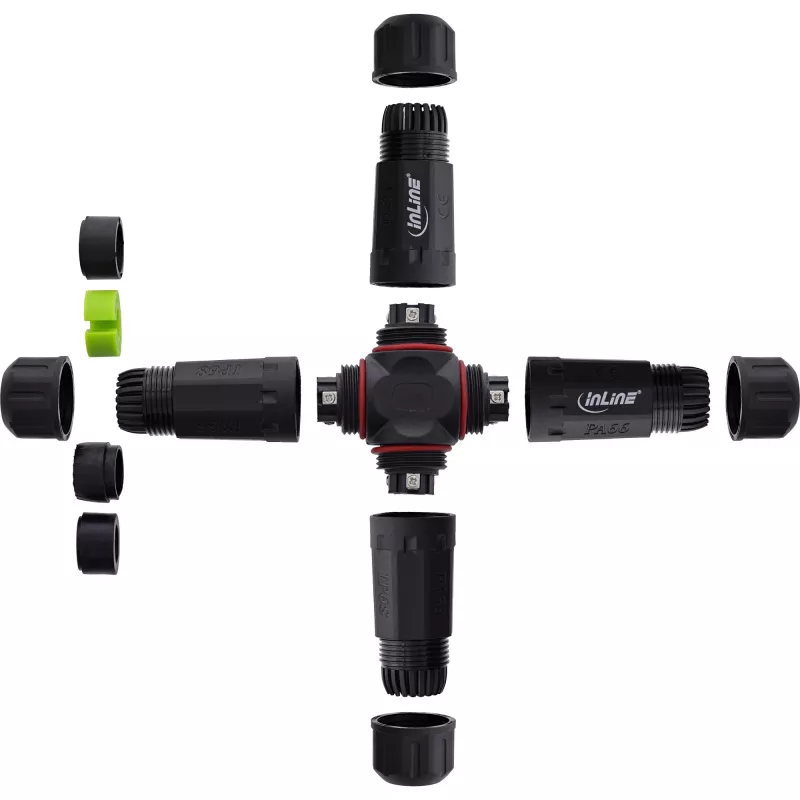

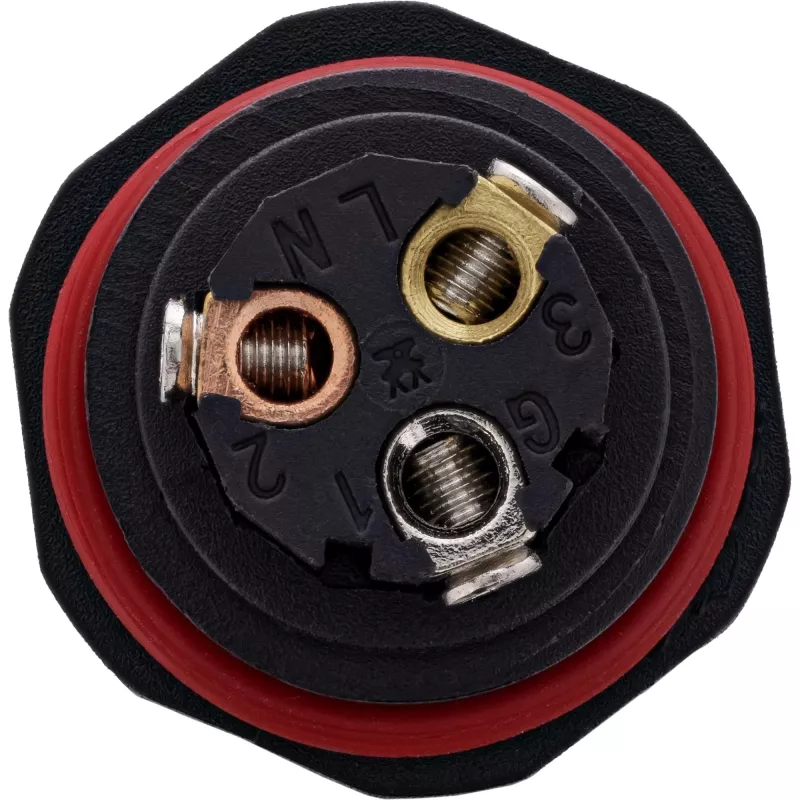

Valmistage ette kolmesoonelised kaablid, eemaldades isolatsiooni soovitatud juhtme pikkusteni, ja sisestage iga kaabel ühte neljast jaoturi suunast. Ühendage juhtmed sisemiste kruviklemmidega, paigutage silikoontihend ümber kaabli ja keerake kruvikorgid käsitsi kinni, kuni ühendus on mehaaniliselt turvaline ja tihend on kokku surutud. Kontrollige, et kõik korgid on pingutatud, tagamaks IP68 veetiheduse reitingut, enne kui ühendus vette või välistingimustesse paigutate.

Soovitused

Veenduge, et kasutatavad kaablid vastavad määratud läbimõõdule (4–14 mm) ja juhtme ristlõikele (0,5–6 mm²). Ärge ületage nimipinget (500 V) ega nimivoolu (24 A). Pidevalt sukelatud keskkondades või püsivalt välistingimustes kasutamisel kontrollige perioodiliselt tihendeid ja veenduge, et kruvikorgid püsiksid pingul; teostage elektritöid ainult siis, kui toide on välja lülitatud.
