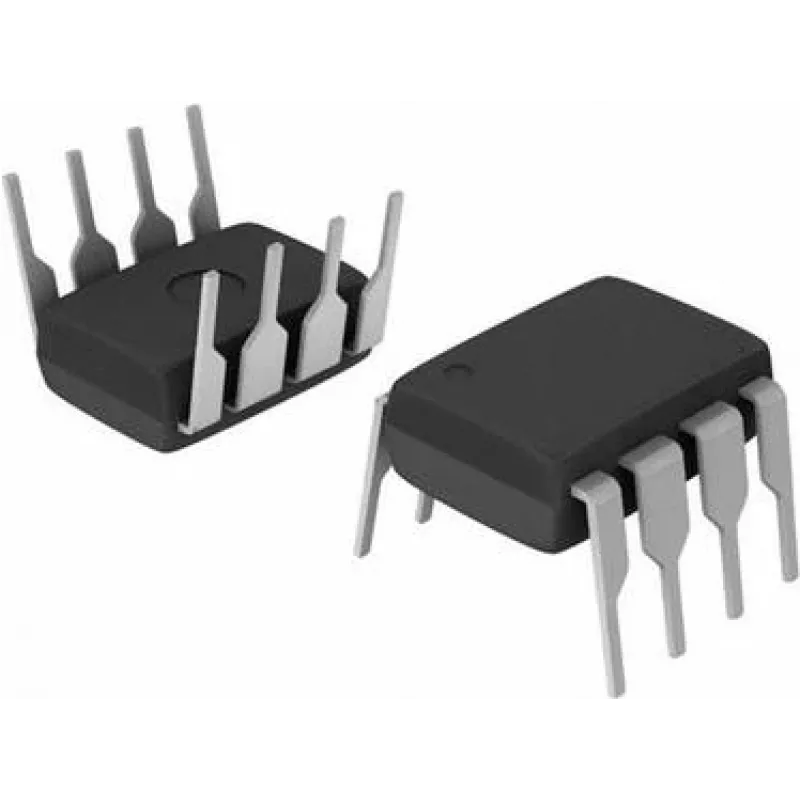

Toitepinge järelevalve Texas Instruments TL7705ACP — jälgimine 3–18 V, DIP-8

Texas Instruments TL7705ACP on toitepinge järelevalve seade DIP-8 korpuses, mis on mõeldud ühe toitepingeliini jälgimiseks valitava lävivahemikuga 3 V kuni 18 V. See ühendab pinge tuvastamise ja lähtestusväljundi funktsioonid, et tagada kontrollitud käivitus, alapingekaitse ja usaldusväärne lähtestussignaal mikrokontrolleritele, digitaalloogikale ja manussüsteemidele. Seade aitab vältida määramatut süsteemi käitumist pingelanguste ajal ning tagab korrapärase töö pingejärjestuse ja toitekatkestuste korral.

Eelised

TL7705ACP pakub laia tuvastusvahemikku, mis sobib nii madalpinge- kui ka kõrgemapingesüsteemidele, säilitades samal ajal kompaktse DIP-8 jalajälje hõlpsaks läbiviigumontaažiks. See integreerib täpse lävetuvastuse ja lähtestusjärelevalve funktsiooni ühes korpuses, vähendades väliste komponentide arvu ja lihtsustades plaadi disaini. Spetsiaalne lähtestusväljund annab puhta lähtestussignaali alapingetingimustes ja toitetsükli ajal, parandades süsteemi töökindlust ilma keeruka välise vooluahelata.

Sobib

• Mikrokontrolleri ja MCU alapingekaitse
• Manussüsteemide ja olmeelektroonika toitejärelevalve
• Mitme pingeliiniga süsteemide pingejärjestus ja kontrollitud käivitus
• Tööstuslikud juhtimisseadmed, mis vajavad usaldusväärset lähtestussignaali

Peamised tehnilised andmed

• Toitepinge jälgimisvahemik: 3 V kuni 18 V
• Korpuse tüüp: läbiviigu DIP-8
• Lähtestusjärelevalve funktsioon alapinge tuvastamiseks
• Ühe kanaliga pingetuvastus ja lähtestusväljund
• Vähene väliste komponentide arv; integreeritud järelevalvefunktsioonid

Kasutamine

Paigaldage TL7705ACP plaadile läbiviigu DIP-8 seadmena ja ühendage jälgitav toiteliin vastavasisendviigule vastavalt seadme andmelehele. Tagage nõutavad möödavoolukondensaatorid toiteviikudel ja suunake lähtestusväljund siht-mikrokontrolleri või loogika lähtestussisendisse. Konfigureerige vajalikud välised tõmbe- või langetustakistid vastavalt ettenähtud loogikatasemetele. Järgige tootja soovitatud paigutust ja lahtisidestamise tavasid, et tagada stabiilne tuvastamine ja usaldusväärne lähtestusajastus.

Soovitused

Kasutage TL7705ACP süsteemides, kus üks jälgitav liin vajab usaldusväärset lähtestusjärelevalvet; kontrollige läve ja ajastuse käitumist oma süsteemi pingepiiride suhtes ning lisage piisav lahtisidestus seadme lähedal. Mitme pingeliini järelevalve või spetsiifiliste ajastusvajaduste korral kaaluge täiendavaid järelevalveseadmeid või välimisi ajastuskomponente vastavalt vajadusele.
