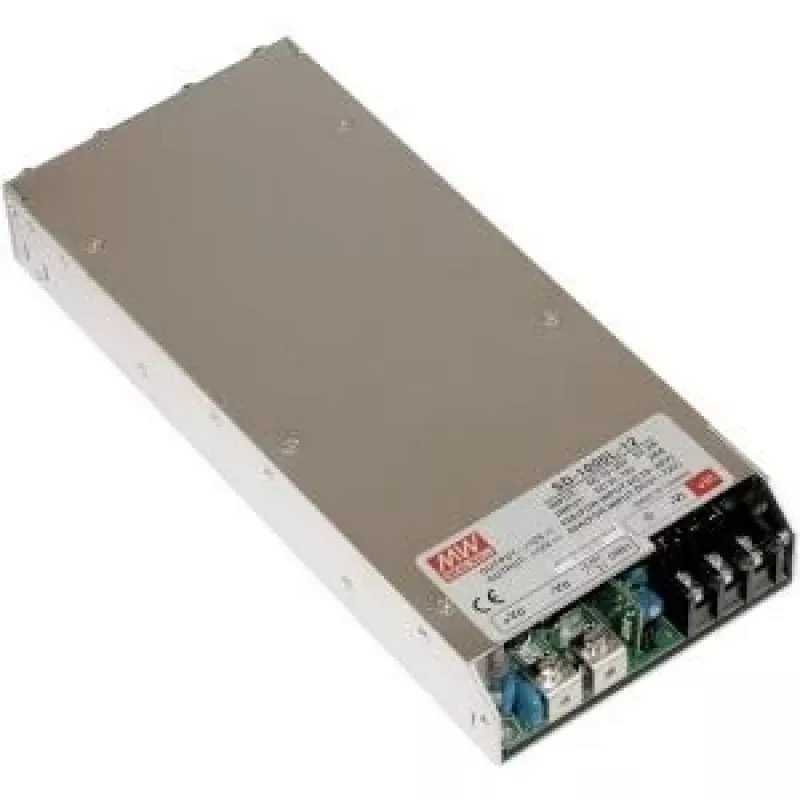

Toitemuundur/adapter Mean Well SD-1000L-48, 1000 W, 48 V väljund, 19–72 V sisend

Mean Well SD-1000L-48 on kompaktne DC-DC-muundur, mis annab kuni 1000 W reguleeritud 48 VDC väljundi laiast 19–72 VDC sisendvahemikust. Metallkorpuses, mille mõõtmed on 127 × 295 × 41 mm, sundõhkjahutusega seade tagab püsiva 48 V väljundi kuni 21 A ja sisaldab 12 VDC ooterežiimi (VSB) toidet. 2000 VDC sisendi ja väljundi isolatsiooni ning RoHS-vastavusega on see muundur mõeldud usaldusväärseks kasutamiseks telekommunikatsioonis, tööstuslikes toitesüsteemides, akutoitega paigaldistes ja võrguvälistes seadmetes, mis vajavad stabiilset 48 V toidet.

Eelised

SD-1000L-48 pakub laia sisendvahemiku ühilduvust, võimaldades talitleda erinevatest alalispingeallikatest nagu akupangad, alaldatud toiteallikad või sõidukisüsteemid. Metallkorpus ja sundõhkjahutus võimaldavad pidevat suure võimsuse edastamist, säilitades samas termilise stabiilsuse. Kõrge sisendi ja väljundi isolatsioon suurendab ohutust ja vähendab häirete ohtu tundlikes seadmetes. Integreeritud 12 V ooterežiimi väljund toetab süsteemi jälgimist või lisaelektroonikat ilma eraldi toiteallika vajaduseta.

Sobib

• Telekommunikatsiooniseadmetele ja tugijaamadele
• Tööstuslikele juhtkappidele ja automaatikasüsteemidele
• Akupõhistele toitesüsteemidele ja UPS-paigaldistele
• Võrguvälistele ja taastuvenergia süsteemidele
• Sõiduki- ja mobiilsete toiterakenduste jaoks, kus on sobivad alalispinge vahemikud

Peamised tehnilised andmed

• Väljundpinge: 48 VDC, reguleeritud
• Maksimaalne väljundvool: 21 A (1000 W)
• Sisendpinge vahemik: 19–72 VDC
• Ooterežiimi väljund: 12 VDC (VSB)
• Sisendi ja väljundi isolatsioonipinge: 2000 VDC
• Jahutus: sundõhk (ventilaatorjahutus)
• Korpuse materjal ja mõõtmed: metallkorpus, 127 × 295 × 41 mm
• Vastavus: RoHS

Kasutamine

Paigaldage muundur hästi ventileeritavasse korpusesse või riiulisse, mis võimaldab sisseehitatud ventilaatori jaoks õhuvoolu. Ühendage alalispinge sisend ettenähtud vahemikus 19–72 V, järgides õiget polaarsust ja kasutades sisendvoolude jaoks sobiva ristlõikega kaableid. Ühendage 48 VDC väljund koormusega, tagades, et kogukoormus ei ületa 21 A. Kasutage 12 V VSB väljundit järelevalveahelate või lisaseadmete jaoks vastavalt vajadusele. Järgige standardseid ohutusnõudeid: lülitage toide enne ühenduste tegemist välja, kinnitage seade vibratsiooni vältimiseks ja järgige maandusnõudeid.

Soovitused

Usaldusväärseks pikaajaliseks tööks tagage muunduri ümber piisav õhuvool ja vältige paigaldamist kohtadesse, kus on liigne tolm, niiskus või kõrge ümbritseva õhu temperatuur. Kasutage sisend- ja väljundliinidel õige nimivooluga kaitsmeid või kaitselüliteid ning kontrollige, et aku või toiteallika pinged jääksid siirdeprotsesside ajal vahemikku 19–72 VDC. Kaaluge täiendavat filtreerimist või liigpingekaitset paigaldiste puhul, mis on avatud elektrilistele häiretele või pikseohtlikule keskkonnale.
