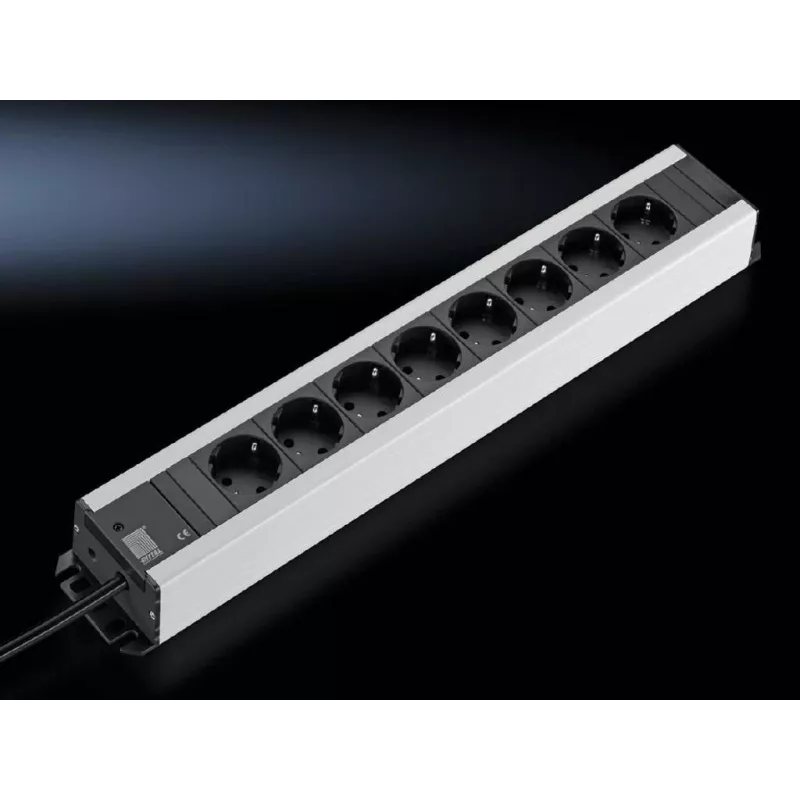

Toitejaotusseade Rittal DK 7000.630

Rittal DK 7000.630 on 8-pistikuline toitejaotusseade maanduskontaktidega pistikupesadega, mis on mõeldud kasutamiseks elektrikilpides ja 482,6 mm (19") raamides. Sellel on 2 m ühenduskaabel, 45° nurga all olevad pistikupesad, mis võimaldavad nurgapistikute kasutamist, ja välised maandusklemmid. Seade sobib vertikaalseks paigaldamiseks kesta raamile või tagumisse 19" sektsiooni, kus see nõuab rohkem kui 2U raamiruumi.

Eelised

DK 7000.630 pakub kaheksat 230 V vahelduvvoolu väljundit maksimaalse voolutugevusega 16 A, mis tagab kompaktse ja korrapärase toitejaotuse raamile paigaldatud seadmetele. Nurgas olevad pistikupesad parandavad juurdepääsetavust täisnurgapistikuga seadmete jaoks, samas kui eraldi klemmiplokk koos katte ja väliste maandusklemmidega lihtsustab ohutut kaabliühendust ja maandamist. Kaasasolevad paigalduskruvid, sakilised seibid ja juhtivad kinnijäävad M6 mutrid hõlbustavad turvalist paigaldamist.

Sobib

• Raamile paigaldatud serveritele ja võrguseadmetele 19" kestades
• Elektrikilpide ja juhtpaneelide jaoks, mis nõuavad mitut vahelduvvoolu väljundit
• IT-kappide ja telekommunikatsiooniraamide jaoks, kus ruumisäästlikud nurgas olevad pistikupesad on kasulikud

Peamised tehnilised andmed

• Kaubamärk: Rittal
• Mudel: DK 7000.630 (MPN 7000630, EAN 4028177438569)
• Kaabli pikkus: 2 m
• Väljundpinge: 230 V AC
• Vahelduvvoolu väljundite arv: 8
• Maksimaalne voolutugevus pistikupesa kohta: 16 A
• Paigaldus: vertikaalselt kesta raamile või tagumisse 482,6 mm (19") sektsiooni (nõuab >2U)
• Pistikupesad 45° nurga all
• Sisaldab: ühenduskaabel, pistikupesade siin, koostekruvid, 2 sakilist seibi, juhtivad kinnijäävad M6 mutrid, lisamutrid

Kasutamine

Paigaldage seade vertikaalselt kesta raamile või raami tagumisse 19" sektsiooni, tagades raami paigaldamisel rohkem kui 2U vaba ruumi. Juhtige ühenduskaabel ja lõpetage see siinil olevas klemmiplokis; sulgege klemmiploki kaas pärast juhtmestiku ühendamist. Kasutage väliseid maandusklemme kaitse maanduse ühendamiseks. Ühendage seadmed 45° nurga all olevate pistikupesadega, jälgides, et iga pistikupesa kohta ei ületataks 16 A nimivoolu ja järgides standardseid elektriohutuse protseduure paigaldamise ja töötamise ajal.

Soovitused

Ärge ületage nimivoolu 16 A pistikupesa kohta ja jaotage koormused, et vältida ühe pistikupesa või ahela ülekoormamist. Veenduge, et seade on korralikult maandatud väliste maandusklemmide kaudu ja et paigalduse teostab kvalifitseeritud personal vastavalt kohalikele elektrieeskirjadele.
