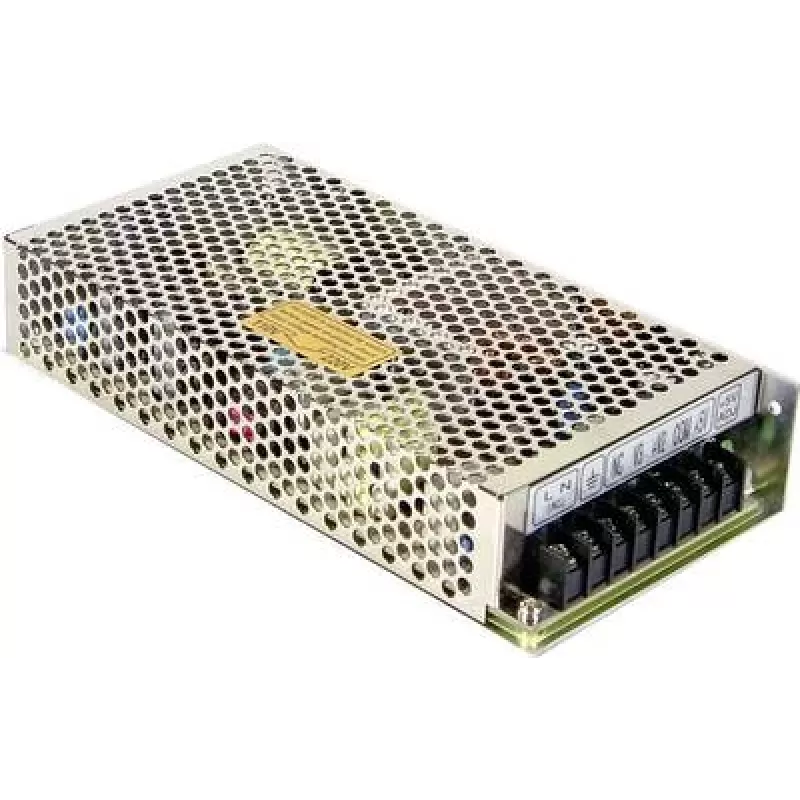

Toiteadapter/pingemuundur MEAN WELL RT-125D 125 W, Sisend 176–264 V, Väljund 5 V, RoHS, 98×199×38 mm

MEAN WELL RT-125D on suletud vahelduv-alalisvoolu toiteallikas kolme väljundiga, mis pakub +5 VDC 8 A, +24 VDC 3 A ja +12 VDC 2 A. See aktsepteerib võrgusisendit vahemikus 176–264 VAC ja on kompaktses metallkorpuses mõõtmetega 98×199×38 mm. Seade on RoHS-i nõuetele vastav ning mõeldud tööstuslikeks ja manustatud rakendusteks, mis vajavad ühest kompaktsest adapterist mitut madalpingeliini.

Eelised

RT-125D pakub kolme reguleeritud alalisvooluväljundit ühest suletud seadmest, vähendades vajadust eraldi muundurite järele ja lihtsustades süsteemi juhtmestikku. Selle lai sisendpinge vahemik toetab erinevaid piirkondlikke võrgutoiteallikaid, samas kui kompaktsed mõõtmed võimaldavad paigaldamist piiratud ruumiga korpustesse. RoHS-i vastavus tagab, et disain vastab levinud keskkonnastandarditele tööstus- ja kaubandusrakendustes.

Sobib

• Manussüsteemidele, mis vajavad mitut alalisvooluliini
• Tööstuslikele juhtpaneelidele ja automaatikaseadmetele
• Sideseadmetele ja võrguseadmetele
• Väikestele serveri- või salvestusallsüsteemidele segapingenõuetega

Peamised spetsifikatsioonid

• Mudel: RT-125D
• Tootja: MEAN WELL
• Sisendpinge: 176–264 VAC
• Väljundid: +5 VDC @ 8 A, +24 VDC @ 3 A, +12 VDC @ 2 A
• Nimiväljundvõimsus: 125 W (kokku)
• Mõõtmed: 98 × 199 × 38 mm
• Vastavus: RoHS

Kasutamine

Paigaldage RT-125D sobivalt ventileeritud korpusesse ja ühendage vahelduvvoolu võrgupinge sisendklemmidele vastavalt kohalikele juhtmestiku eeskirjadele. Ühendage iga alalisvooluväljund sihtkoormusega, järgides voolupiiranguid: 8 A 5 V liinil, 3 A 24 V liinil ja 2 A 12 V liinil. Kontrollige polaarsust enne ühendatud seadmete sisselülitamist. Tagage seadme ümber piisav õhuvool ja vältige paigaldamist tugevate soojusallikate lähedusse.

Soovitused

Usaldusväärseks pikaajaliseks tööks veenduge, et kogukoormus ei ületaks nimivõimsust 125 W ja järgige liinipõhiseid voolupiiranguid. Kasutage vahelduvvoolu sisendil sobivat kaitset ja kaaluge siirdeprotektsiooni ebastabiilse võrgupingega keskkondades. Järgige MEAN WELL paigaldusjuhiseid ja kohalikke elektristandardeid seadme juhtmestamisel ja maandamisel.
