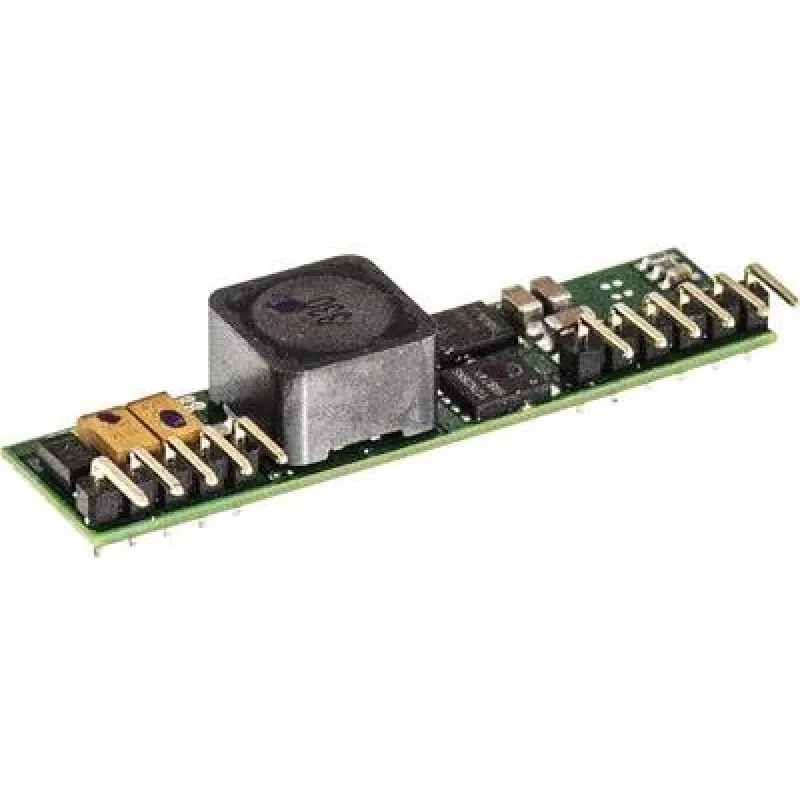

Toiteadapter/pingemuundur MEAN WELL NID35-12, 35 W, sisend 20–53 V, väljund 12 V, RoHS

MEAN WELL NID35-12 on kompaktne 35 W alalispingemuundur, mis on loodud andma fikseeritud 12 V väljundit laiast 20–53 V alalispinge sisendvahemikust. See on ehitatud PCB-le paigaldamiseks SIP avatud raamiga pakendis, seade tagab kuni 2,9 A pideva väljundvoolu ja sisaldab kaugjuhtimisega SISSE/VÄLJA funktsiooni integreerimiseks automatiseeritud süsteemidesse. Selle väike jalajälg ja madal profiil muudavad selle sobivaks piiratud ruumiga tööstus- ja manussüsteemide rakendustes, kus on vaja stabiilset 12 V liini.

Eelised

Muundur pakub kõrget sisendpinge vahemikku ja usaldusväärset 12 V reguleerimist kuni 2,9 A juures, võimaldades kasutada erinevaid alalisvooluallikaid. Selle SIP avatud raamiga PCB-le paigaldatav disain minimeerib plaadipinda ja lihtsustab integreerimist kohandatud toitekomplektidesse. Kaugjuhtimise SISSE/VÄLJA funktsioon võimaldab süsteemitasemel juhtimist ilma täiendavate väliste komponentideta. RoHS-i järgimine tagab, et seade vastab tööstuselektroonika ühistele keskkonna- ja ohutusnõuetele.

Sobib

• 12 V andurite, kontrollerite ja sidemoodulite toitmiseks laia ulatusega alalisvooluallikatest
• Manussüsteemid ja kompaktsed tööstuskontrollerid, millel on piiratud PCB pindala
• Automatiseerimisseadmed, mis nõuavad toiteliini kauglubamist/keelamist
• Kohandatud toitejaotusplaadid ja moderniseerimisdisainid

Peamised tehnilised andmed

• Väljundpinge: fikseeritud 12 V DC
• Väljundvool: kuni 2,9 A (maksimaalselt 35 W)
• Sisendpinge vahemik: 20–53 V DC
• Topoloogia: isoleerimata alalispingemuundur (avatud raam)
• Pakenditüüp: SIP PCB-paigaldus
• Juhtimine: kaugjuhtimise SISSE/VÄLJA funktsioon
• Paigaldus: läbiviiguavadega PCB paigaldus
• Keskkond: RoHS-i järgiv

Kuidas kasutada

Paigaldage muundur trükkplaadile määratud SIP läbiviiguavadega jalajäljesse ja jootke viigud kindlalt kinni. Ühendage alalisvoolu sisend määratud 20–53 V vahemikus sisendviikudega ja võtke reguleeritud 12 V väljund vastavatelt väljundviikudelt, jälgides õiget polaarsust. Kasutage kaugjuhtimise SISSE/VÄLJA viiku, et lubada või keelata väljund mikrokontrolleri või välise lüliti abil vastavalt süsteemi loogikale. Tagage piisav PCB vase pindala või soojusteed, kui seade töötab maksimaalse koormuse lähedal, et aidata kaasa soojuse hajumisele.

Soovitused

Pikaajaliseks usaldusväärseks tööks tagage piisav ventilatsioon ja vältige täiskoormusel töötamist kinnistes korpustes. Hoidke sisendfiltreerimine ja lahtisidumine muunduri sisendi lähedal ning järgige tootja paigutusjuhiseid maanduse ja soojusjuhtimise osas, et minimeerida müra ja tagada stabiilne reguleerimine.
