Toiteadapter/pingemuundur MEAN WELL NID100-12, 100 W, 12 V väljund, 20–53 V sisend

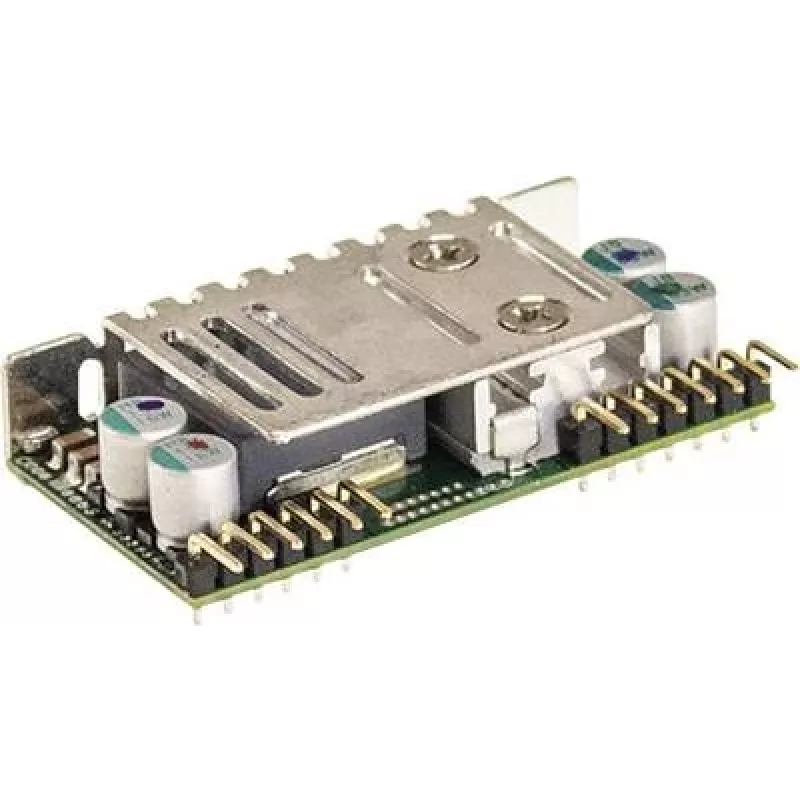

MEAN WELL NID100-12 on kompaktne alalisvoolu-alalisvoolu isoleerimata muundur, mis muundab laia 20–53 V sisendvahemiku reguleeritud 12 V alalisvoolu väljundiks kuni 100 W võimsusega. See on konstrueeritud avatud raamiga SIP-stiilis PCB-le paigaldatava moodulina ning pakub suurt voolu 12 V liinil (7,5 A) madalas pakendis (sügavus 50,8 mm, kõrgus 12 mm) ja kaalub umbes 35 g. Moodul sisaldab kaugjuhtimise sisse/välja (Remote ON/OFF) funktsiooni ja vastab RoHS nõuetele, muutes selle sobivaks manussüsteemide toitedisainide, LED-draiverite ja mobiilseadmete jaoks, kus ruum ja kaal on piiratud.

Eelised

NID100-12 pakub laia sisendpinge akent (20–53 V), mis mahutab erinevaid aku- või siinipingeid ning võimaldab kasutust erinevates sõiduki- ja tööstussüsteemides. Selle avatud raamiga SIP-pakend võimaldab otsest PCB-le paigaldamist, säästes korpuseruumi, samas kui isoleerimata topoloogia tagab kõrge muundamise efektiivsuse kuumatundlikele rakendustele. Kaugjuhtimise sisse/välja funktsioon lisab mugavad süsteemiintegratsiooni ja toitejärjestuse valikud. Väike jalajälg ja madal kaal toetavad kompaktseid ja mobiilseid rakendusi, ilma et see kahjustaks stabiilset 12 V toidet.

Sobib

• Manussüsteemid ja üheplaadiarvutid, mis vajavad stabiilset 12 V toidet
• LED-draiverid ja valgustusmoodulid 12 V sisendiga
• Mobiilsed ja sõidukiseadmed, mille aku- või siinipinge on 20–53 V
• Tööstuslikud juhtmoodulid ja mõõteriistad PCB-le paigaldatud toitemuunduriga

Peamised tehnilised andmed

• Väljundvõimsus: 100 W
• Väljundpinge: 12 V DC
• Maksimaalne väljundvool: 7,5 A
• Sisendpinge vahemik: 20–53 V DC
• Topoloogia: isoleerimata alalisvoolu-alalisvoolu muundur
• Pakendi tüüp: avatud raamiga SIP PCB-le paigaldatav
• Suurus: sügavus 50,8 mm, kõrgus 12 mm
• Kaal: umbes 35 g
• Juhtimine: kaugjuhtimise sisse/välja funktsioon
• Vastavus: RoHS

Kasutamine

Paigaldage moodul otse PCB-le, kasutades SIP-viike, tagades korraliku jootmise ja mehaanilise toe. Ühendage sisendklemmid 20–53 V alalisvooluallikaga, järgides õiget polaarsust ja tagades sisendil piisava lahtisidestuse müra minimeerimiseks. Ühendage 12 V väljund koormusega, veendudes, et koguvoolutarve ei ületa 7,5 A ning et juhtmestik ja pistikud on voolutugevusele vastavad. Kasutage kaugjuhtimise sisse/välja viiku toitejärjestuse juhtimiseks vastavalt süsteemi disainile; järgige tootja juhiseid nõutavate juhtsignaali tasemete osas. Tagage lõppkoostuses piisav soojusjuhtimine ja ventilatsioon, et säilitada usaldusväärne töö täiskoormusel.

Soovitused

Usaldusväärse jõudluse tagamiseks paigutage sisend- ja väljundlahtisidestuskondensaatorid mooduli viikude lähedale, vältige suure vooluga juhtmete vedamist tundlike signaaliliinide läheduses ning kontrollige soojustingimusi sihtkorpuses. Mobiilsete või sõidukipaigaldiste puhul veenduge, et sisendallikas talub siirdeid 20–53 V vahemikus. Kui kavandate pidevat tööd 100 W piiri lähedal, rakendage sundõhuvoolu või täiendavat jahutusradiaatorit vastavalt vajadusele.
