Toiteadapter/muundur Mean Well SCWN06A-05, 6 W, 5 V, 1 A

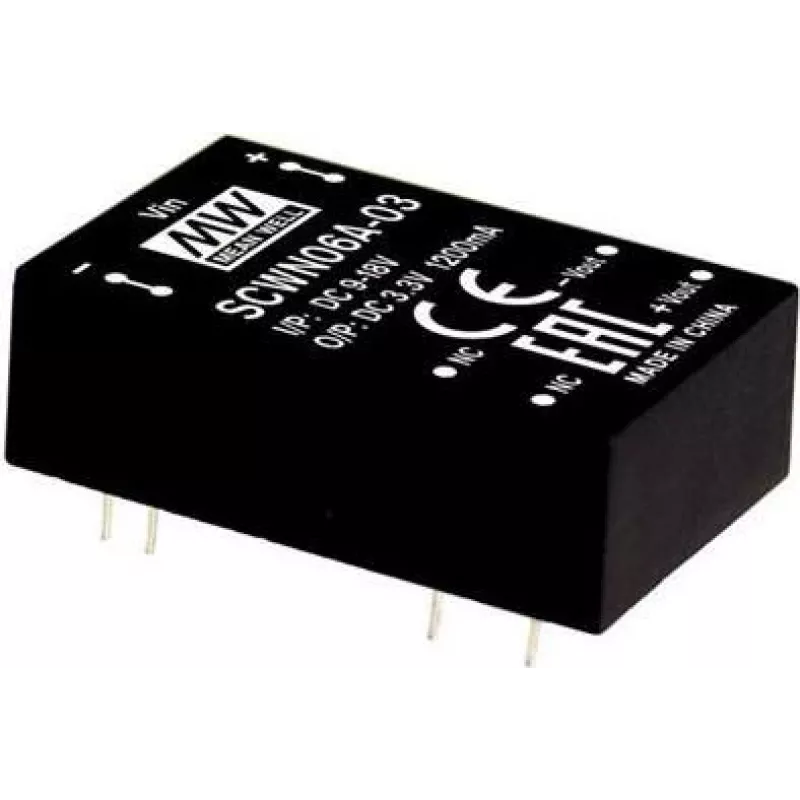

Mean Well SCWN06A-05 on kompaktne DC-DC reguleeritud ühe väljundiga muundur, mis annab 9–18 V alalisvoolu sisendist 5 V alalisvoolu kuni 1 A. See 6 W toiteadapter/muundur on DIP lävistikorpuses, selle sisendi ja väljundi isolatsioon on 3000 VDC ning see on mõeldud manussüsteemidele ja vähese energiatarbega elektroonikaseadmetele, mis vajavad stabiilset 5 V toidet. Moodul vastab RoHS-nõuetele ja seda tarnitakse hulgikogustes tootmiskasutuseks.

Eelised

SCWN06A-05 on väikese jalajäljega ja lävistik-DIP-kinnitusega lihtsaks PCB-integreerimiseks, sellel on töökindel reguleeritud väljund väikese pulsatsiooniga, mis sobib tundlikule elektroonikale, ja kõrge isolatsioonipinge, mis kaitseb sisendi ja väljundi vaheliste siirdepingete eest. Lai sisendvahemik lihtsustab kasutamist tavaliste akupatareide ja vahealalisvooluliinidega, samas kui 6 W nimivõimsus toetab mitmesuguseid väikese võimsusega rakendusi ilma lisajahutuseta.

Sobib

• Manussüsteemid ja mikrokontrolleri plaadid, mis vajavad 5 V toidet
• Tööstuslikud juhtmoodulid isoleeritud toitenõuetega
• Akutoitel seadmed, mis töötavad 9–18 V alalisvooluallikatest
• Prototüüpimine ja PCB-koostud, mis kasutavad lävistikomponente

Peamised tehnilised andmed

• Sisendpinge: 9–18 V alalisvool
• Väljundpinge: 5 V alalisvool
• Maksimaalne väljundvool: 1 A
• Väljundvõimsus: 6 W
• Isolatsioon: 3000 VDC sisendi ja väljundi vahel
• Korpuse tüüp: DIP-lävistik
• Reguleerimine: üks reguleeritud väljund
• Vastavus: RoHS

Kasutusjuhend

Paigaldage SCWN06A-05 PCB-le, kasutades selle DIP-lävistikviike, tagades sisend- ja väljundühenduste õige polaarsus. Rakendage alalisvoolu sisendpinge vahemikus 9–18 V; moodul annab reguleeritud 5 V väljundi kuni 1 A. Järgige tavapäraseid PCB-paigutuse tavasid toitemuundurite puhul: suunake sisend- ja väljundjäljed, et minimeerida kontuuri pindala, paigutage lahtisidestuskondensaatorid koormuse lähedale ja hoidke tundlikud signaalijäljed lülitusradadest eemal. Veenduge, et seade on paigaldatud piisava vaba ruumiga ventilatsiooniks, kui seda kasutatakse maksimaalse nimivõimsuse lähedal.

Kasutussoovitused

Pikaajalise töökindlaks tööks kontrollige, et ümbritseva õhu temperatuur ja plaadi paigutus vastavad mooduli termilistele piirangutele, vältige muunduri pidevat koormamist maksimaalse vooluga ilma termilise hindamiseta ja tagage sisendil liigpingekaitse, kui see on ühendatud müra- või induktiivsete allikatega.
