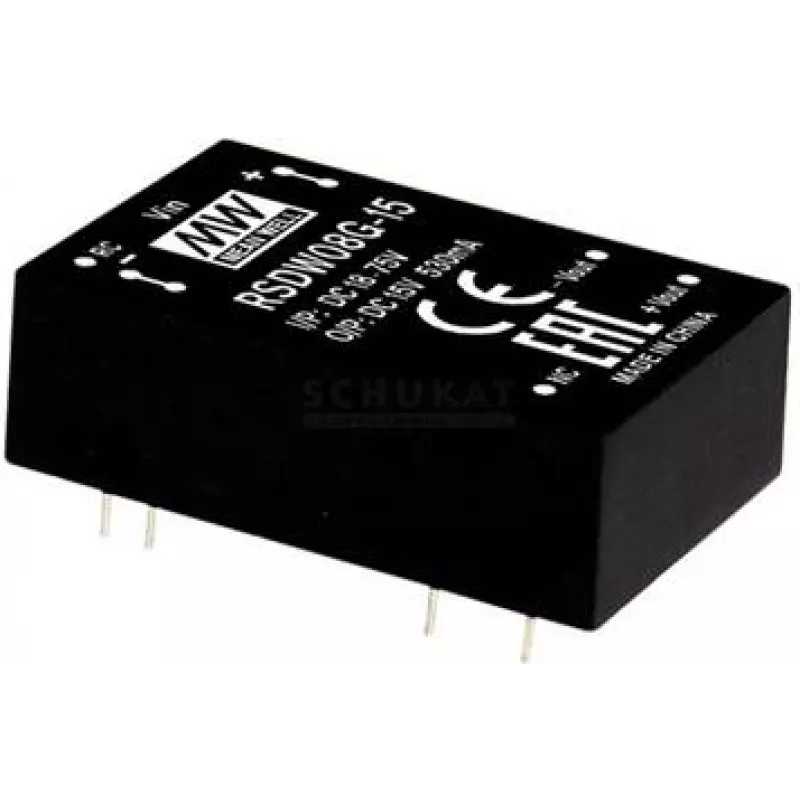

Toiteadapter/muundur mean well RSDW08G-15, 8 W, sisend 18–75 V, väljund 15 V

Mean Well RSDW08G-15 on alalisvoolu raudteeühe väljundiga muundur, mis annab reguleeritud 15 V väljundi laiast 18–75 V alalisvoolu sisendvahemikust. Mõeldud kompaktseks integreerimiseks tööstus- ja raudteesüsteemides, pakub see kuni 8 W väljundvõimsust 1,5 kV alalisvoolu sisendi ja väljundi isolatsiooniga ning DIP-läbimonteeritavat pakendit. Moodul sisaldab kaugjuhtimisega SISSE/VÄLJA juhtimist ja on RoHS-iga vastavuses.

Eelised

RSDW08G-15 pakub laia sisendpingevahemikku, mis sobib kõikuvate toitekeskkondade jaoks, usaldusväärset 1,5 kV alalisvoolu isolatsiooni ohutuse tagamiseks sisendi ja väljundi vahel ning kompaktset DIP-läbimonteeritavat vormitegurit lihtsaks plaadile paigaldamiseks. Selle reguleeritud 15 V väljund ja kaugjuhtimisega SISSE/VÄLJA funktsioon lihtsustavad süsteemi disaini, kus on vaja juhitud toitejärjestust.

Sobib

• Tööstuselektroonika ja juhtimissüsteemid
• Raudtee- ja transpordi toitemoodulid
• Telekomi- ja manussüsteemid, mis nõuavad 15 V liine
• Rakendused, mis vajavad kompaktset, plaadile paigaldatavat alalisvoolumuundust

Peamised spetsifikatsioonid

• Bränd: Mean Well
• Mudel: RSDW08G-15 (MPN)
• Sisendpinge: 18–75 V DC
• Väljundpinge: 15 V DC
• Väljundvõimsus: 8 W
• Väljundvool: kuni 0,53 A
• Isolatsioon: 1,5 kV DC sisend-väljund
• Pakend: DIP-läbimonteeritav
• Omadused: Kaugjuhtimisega SISSE/VÄLJA, RoHS vastav
• EAN: 4021087048361

Kuidas kasutada

Paigaldage DIP-läbimonteeritav muundur trükkplaadile vastavalt tootja soovitatud jalajäljele ja juhtmestikule. Rakendage alalisvoolu sisend vahemikus 18–75 V ja kontrollige õiget polaarsust. Kasutage kaugjuhtimisega SISSE/VÄLJA viiku mooduli toiteoleku juhtimiseks vastavalt tehnilises dokumentatsioonis kirjeldatule. Veenduge, et koormus ei ületaks nimivõimsust 8 W (0,53 A 15 V juures) ja tagage plaadil sobiv lahutamine ja soojusjuhtimine.

Soovitused

Kasutage määratud sisendvahemikus ja hoidke ümbritsev temperatuur ning ventilatsioon seadme tööpiirides. Järgige isolatsioonivahesid kõrgepingelistes või ohutuskriitilistes paigaldistes ning järgige raudtee- ja tööstusseadmete jaoks kehtivaid standardeid.
