Toiteadapter/-muundur Mean Well RSD-30L-24, 30 W, 24 V väljund, 18–72 V sisend

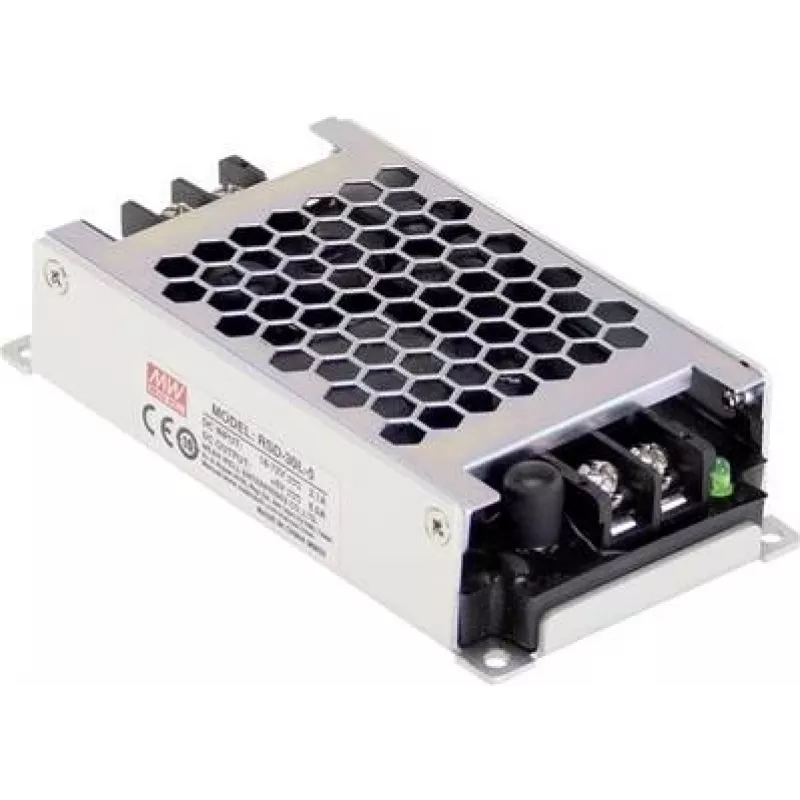

Mean Well RSD-30L-24 on kompaktne suletud korpusega DC-DC-muundur, mis annab reguleeritud 24 V väljundi kuni 1,25 A juures laiast 18–72 V sisendvahemikust. 30 W väljundvõimsuse, EN50155 raudteestandarditele vastavuse ja 4000 V alalisvoolu sisendi-väljundi isolatsiooniga on see toiteadapter/-muundur mõeldud tööstus- ja autotööstuse keskkondadesse ning mahub tänu kompaktsetele mõõtmetele (60 × 113 × 25 mm) ka kitsastesse paigalduskohtadesse. Seade vastab RoHS-nõuetele ja sobib 24 V seadmete, juhtmoodulite ja akutoitesüsteemide toiteks, kus on vaja usaldusväärset alalisvoolu muundamist ja galvaanilist eraldust.

Eelised

RSD-30L-24 pakub laia sisendpinge akent, mis toetab erinevaid sõidukite ja tööstuslike toiteallikaid, vähendades vajadust täiendavate muundurite järele. Selle reguleeritud 24 V väljund tagab ühendatud seadmete stabiilse töö, samal ajal kui 4000 V alalisvoolu isolatsioon kaitseb siirdehäirete ja maandussilmuste eest. EN50155 nõuetele vastavus muudab muunduri sobivaks raudtee- ja transpordirakendusteks ning väike suletud korpus lihtsustab paigaldamist kitsastesse ruumidesse. Seadme efektiivsus ja sisseehitatud kaitsed aitavad kaasa usaldusväärsele pikaajalisele tööle nõudlikes tingimustes.

Sobib

• 24 V andurite, täiturite ja juhtmoodulite toide sõidukites ja tööstusseadmetes
• Akutoitesüsteemid ja UPS-sisendi konditsioneerimine
• Raudtee- ja veeremielektroonika, mis vastab EN50155 nõuetele
• Kompaktsed korpused ja DIN-liistuga külgnevad paigaldused piiratud ruumiga

Peamised tehnilised andmed

• Sisendpinge: 18–72 V DC
• Väljundpinge: 24 V DC
• Maksimaalne väljundvool: 1,25 A
• Väljundvõimsus: 30 W
• Isolatsioon: 4000 V DC sisend-väljund
• Standardid: EN50155 nõuetele vastav
• Mõõtmed: 60 × 113 × 25 mm
• Kaitstud suletud muundur, sobib tööstus- ja autotööstuse kasutamiseks

Kasutamine

Ühendage RSD-30L-24 sisend sobiva alalisvooluallikaga määratud 18–72 V vahemikus, jälgides õiget polaarsust ja kindlat juhtmestikku. Paigaldage suletud muundur piisava ventilatsiooni ja mehaanilise kaitsega kohta, kasutades olemasolevaid kinnituspunkte või soovitatud kinnitusvahendeid. Ühendage 24 V väljund koormusega, tagades, et kogukoormus ei ületa 1,25 A nimiväärtust ning et juhtmete ristlõige ja sulavkaitsed vastavad kohalikele elektritavadele. Kontrollige väljundpinget koormuse all ja veenduge stabiilse töös enne pidevkKasutusele võtmist.

Soovitused

Parimate tulemuste saavutamiseks kasutage sõiduki- või raudteesüsteemidesse integreerimisel sobivat sisendkaitset (sulavkaitset või kaitselülitit) ja siirdekaitseid. Hoidke ümbritsev temperatuur seadme nimivahemikus ja vältige korpuse katmist, et tagada korralik soojuse hajumine. Ohutuskriitilistes või ühistranspordi rakendustes kasutamisel järgige asjakohaseid paigaldusstandardeid ja tehke regulaarselt ühenduste ja kinnituste kontrolli.
