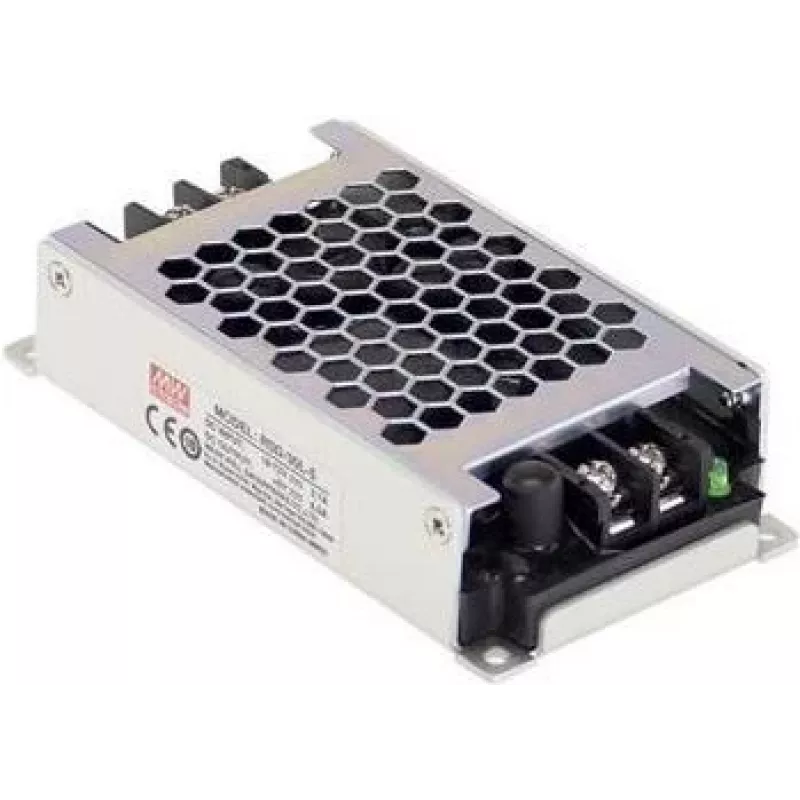

Toiteadapter/muundur MEAN WELL RSD-30H-24 — 30 W, 24 V väljund, 40–160 V sisend, RoHS

MEAN WELL RSD-30H-24 on kompaktne suletud tüüpi alalisvoolumuundur, mis tagab reguleeritud 24 V alalisvoolu väljundi kuni 1,25 A voolutugevusega laias 40–160 V alalisvoolu sisendvahemikus. See 30 W toiteadapter/muundur on mõeldud paigaldamiseks piiratud ruumiga kohtadesse, see vastab raudteestandardile EN50155 ja pakub 4000 V alalisvoolu isolatsiooni sisendi ja väljundi vahel. Seadme mõõtmed on 60 × 113 × 25 mm ja see vastab RoHS-i nõuetele, mistõttu sobib see tööstuslikeks juhtimisseadmeteks, telekommunikatsiooniks ja manussüsteemideks, mis vajavad stabiilset 24 V toidet.

Eelised

Seade tagab stabiilse 24 V väljundi kuni 30 W pideva võimsusega väikeses korpuses, kindlustades usaldusväärse töö kitsastes tingimustes. Lai sisendvahemik 40–160 V alalisvoolu toetab mitmesuguseid alalisvoolu allikaid ja siirdetingimusi. Vastavus raudteestandardile EN50155 ning kõrge isolatsioonipinge sisendi ja väljundi vahel parandavad ohutust ja elektromagnetilist ühilduvust transpordi- ja tööstuskeskkondades. RoHS-i nõuetele vastavus vähendab komponentide disainis ohtlike ainete kasutamist.

Sobib

• Tööstuslike juhtimissüsteemide jaoks, mis nõuavad kompaktset 24 V alalisvoolu toidet
• Telekommunikatsiooniseadmed ja kaugsidesõlmed, millel on lai alalisvoolu sisendpinge vahemik
• Manussüsteemid ja automatiseerimismoodulid kitsastes ruumides
• Raudtee- ja transpordielektroonika, mis vastab EN50155-le

Peamised tehnilised näitajad

• Väljund: 24 V alalisvoolu, kuni 1,25 A (30 W)
• Sisendpinge vahemik: 40–160 V alalisvoolu
• Isolatsioonipinge: 4000 V alalisvoolu sisendi ja väljundi vahel
• Standardid: kavandatud vastama EN50155 raudteenõuetele
• Pakendi tüüp: suletud alalisvoolumuundur
• Mõõtmed: 60 × 113 × 25 mm
• RoHS-i nõuetele vastav

Kasutamine

Paigaldage muundur piisava ventilatsiooniga kohta ja kinnitage see vastavalt korpuse paigaldussoovitustele. Ühendage alalisvoolu sisend määratud 40–160 V vahemikus ja kontrollige polaarsust enne seadme pingestamist. Ühendage 24 V väljund koormusega, veendudes, et koguvoolutarve ei ületaks 1,25 A. Järgige seadme ümbritseva õhu temperatuuri ja paigaldussuuna piiranguid tootja dokumentatsioonist, et säilitada jõudlus ja tööiga.

Soovitused

Usaldusväärse töö tagamiseks rakendage sisendi siirdevoolude ja liigvoolu eest kaitset allika juures ning suunake toite- ja signaalijuhtmestik elektromagnetiliste häirete minimeerimiseks. Kasutage nii sisend- kui ka väljundahelatel sobivaid kaitsmeid või voolukaitset ning järgige raudtee- või transpordirakendustes kasutamisel EN50155 paigaldustavasid.
