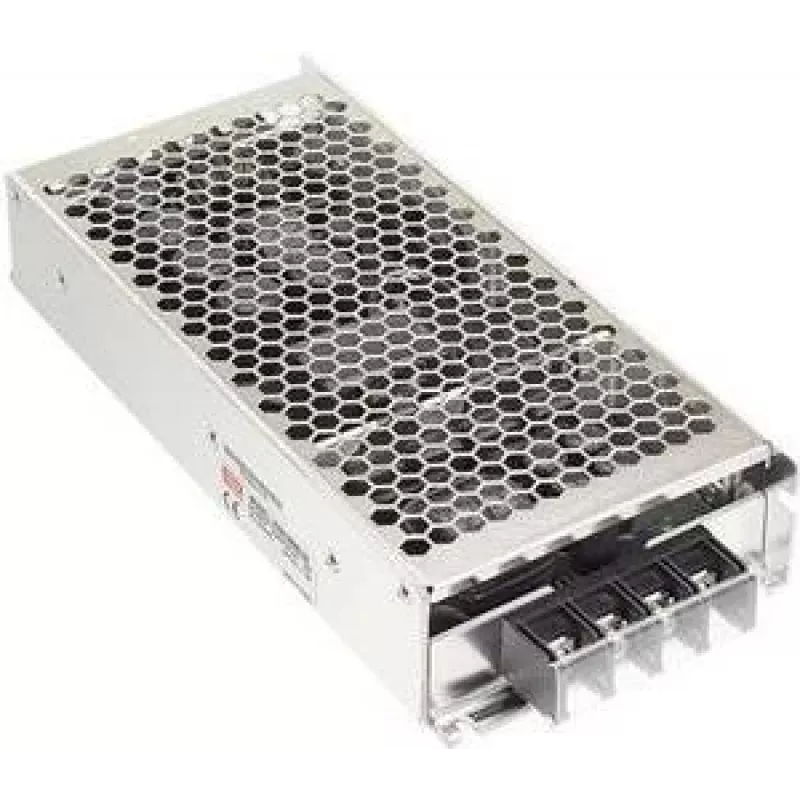

Toiteadapter/muundur Mean Well RSD-300E-48 — 300 W, sisend 25,2–46,8 V, väljund 48 V, mõõtmed 97×216×40 mm

Mean Well RSD-300E-48 on 300 W alalisvoolu-alalisvoolu suletud muundur, mis tagab reguleeritud 48 V väljundi laia alalisvoolu sisendvahemiku korral. Seade aktsepteerib nimit sisendeid määratud vahemikus sõidukite ja statsionaarsete paigaldiste jaoks ning annab stabiilse +48 V väljundi voolutugevusega kuni 5,7 A. Kompaktses metallkorpuses mõõtmetega 97×216×40 mm asuv muundur on mõeldud tööstuslikeks ja telekomirakendusteks, kus on vaja usaldusväärset 48 V toidet. Konstruktsioon sisaldab kõrget isolatsiooni sisendi ja väljundi vahel ning vastab asjakohastele ohutus- ja keskkonnanõuetele.

Eelised

Muundur toetab laia alalisvoolu sisendvahemikku, mis lihtsustab integreerimist erinevate aku- ja alalisvoolutoitesüsteemidega. Selle kompaktne metallkorpus pakub mehaanilist vastupidavust ja tõhusat soojusjuhtimist pidevaks 300 W tööks. Seade vastab RoHS-ile ja raudteestandardile EN50155 ning sellel on kõrge sisendi-väljundi isolatsioon, et suurendada süsteemikaitset ja vähendada häirete riski.

Sobib

• 48 V telekomiseadmete ja võrguseadmete toitmiseks
• 48 V akusüsteemide laadimiseks ja hooldamiseks sõidukites ja statsionaarsetes paigaldistes
• Alalisvoolu-alalisvoolu muundamiseks veeremis- ja raudteerakendustes, mis vastavad standardile EN50155
• Tööstuslikele juhtimissüsteemidele ja automaatikapaneelidele, mis vajavad reguleeritud 48 V toidet

Peamised tehnilised andmed

• Väljundvõimsus: 300 W pidev
• Sisendpinge vahemik: 25,2–46,8 V nominaalne (tüüpiline töövahemik märgitud)
• Väljundpinge: +48 V alalisvool, kuni 5,7 A
• Isolatsioon: 4000 V alalisvoolu sisendi-väljundi isolatsioon
• Vormitegur: suletud metallkorpus, mõõtmed 97 × 216 × 40 mm
• Standardid: vastab RoHS-ile ja raudteestandardile EN50155

Kasutamine

Paigaldage muundur ventileeritavasse kohta ja kinnitage see sobivate kinnituspunktide abil, mis ühilduvad metallkorpusega. Ühendage alalisvoolu sisendjuhtmestik, jälgides polaarsust ja tagades, et sisendpinge püsib määratud vahemikus. Ühendage 48 V väljund koormusega sobiva kaabelduse ja liigvoolukaitse abil, mis on dimensioneeritud nimiväljundvoolu jaoks. Enne toite sisselülitamist kontrollige õiget maandust ja isolatsiooni. Laske seadmel saavutada stabiilne töötemperatuur ja kontrollige väljundpinget koormuse all, et kinnitada korrektset toimimist.

Soovitused

Kasutusea maksimeerimiseks ja usaldusväärse toimimise tagamiseks vältige pikaajalist töötamist üle nominaalse välistemperatuuri, tagage piisav ventilatsioon või sundjahutus kinnistes paigaldistes ning kaitske seadet pingetransientide ja vastupidise polaarsuse eest. Kontrollige regulaarselt ühendusi ja kaaluge eelseadistatud liigpingekaitse lisamist paigaldistele keskkondades, kus esineb sagedasi elektrilisi häireid.
