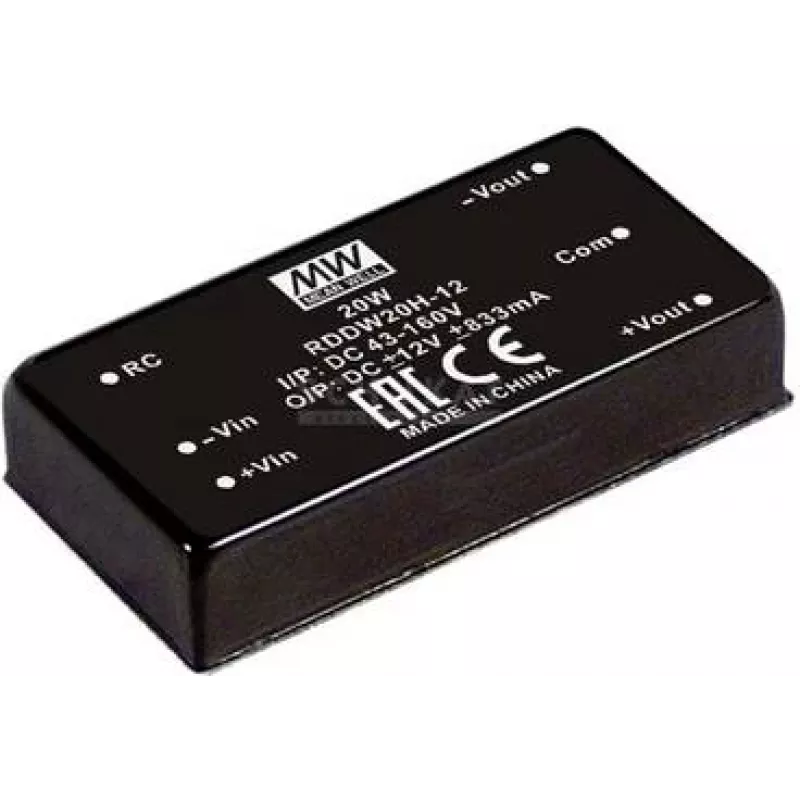

Toiteadapter/muundur MEAN WELL RDDW20H-12, 20 W, sisend 43–160 V, väljund 12 V, RoHS

MEAN WELL RDDW20H-12 on kompaktne DC-DC raudtee kahe väljundiga muundur, mis on mõeldud nõudlikele tööstus- ja sõiduki toitesüsteemidele. See aktsepteerib laia sisendvahemikku 43–160 VDC ja pakub reguleeritud ±12 V väljundeid kombineeritud võimsusega 20 W, DIP-läbiviiguga pakendis, kaugjuhtimisega ON/OFF ja 3 kVDC sisend-väljund isolatsiooniga.

Eelised

RDDW20H-12 pakub laia sisendpinge taluvust (43–160 VDC) ja kahte ±12 V väljundit, mis tagavad stabiilse madalpinge juhtelektroonika jaoks. Selle väike suurus (sügavus 50,8 mm) ja kerge kaal (35 g) lihtsustavad integreerimist ruumipiiranguga koostudesse. Seade tagab 3 kVDC isolatsiooni sisendi ja väljundi vahel ning sisaldab kaugjuhtimise ON/OFF funktsiooni süsteemijuhtimiseks. RoHS-vastavus tagab ühilduvuse keskkonna- ja regulatiivsete nõuetega.

Sobib (ülesanded / kasutusjuhud)

• Raudtee- ja veeremielektroonika, mis vajab isoleeritud DC-DC muundamist
• Tööstuslikud juhtimissüsteemid ja automaatikaseadmed
• Sõiduki- ja mobiilsed toitesüsteemid laia DC-sisendvahemikuga
• Andurite, mõõteriistade ja madalpinge juhtimisahelate toide

Peamised spetsifikatsioonid

• Tootja: MEAN WELL, mudel RDDW20H-12 (MPN: RDDW20H-12)
• Sisendpinge: 43–160 VDC
• Väljund: ±12 VDC voolutugevusel ±1,833 A (kokku 20 W)
• Isolatsioon: 3 kVDC sisend-väljund
• Pakend: DIP-läbiviik
• Funktsioonid: kaugjuhtimine ON/OFF
• Vastavus: RoHS
• Mõõtmed / kaal: sügavus 50,8 mm, kaal 35 g
• Kogus pakendis: 300 tk

Kasutamine

Paigaldage RDDW20H-12 sobivale PCB-le, kasutades DIP-läbiviigu viike, ja järgige tootja juhiseid vahekauguste ja soojusjuhtimise osas. Ühendage DC-sisend kindlaksmääratud 43–160 VDC vahemikus, kontrollige polaarsust ja ühendage ±12 V väljundid koormusega, tagades, et koguväljundvõimsus ei ületa 20 W. Kasutage kaugjuhtimise ON/OFF funktsiooni vastavalt toote andmelehel olevale ühendusskeemile, et süsteemikontrollerist väljundeid lubada või keelata.

Soovitused

Tagage korralik trükkplaadi paigutus ja vahekaugused, et säilitada 3 kVDC isolatsioonitase; pakkuge piisavat jahutust või õhuvoolu maksimaalse koormuse lähedal töötamisel ning vältige sisendpinge vahemiku ületamist. Üksikasjalike elektriliste omaduste, viigumääratluste ja soovitatavate rakendusahelate kohta vaadake MEAN WELL RDDW20H-12 andmelehte.
