Toiteadapter/muundur mean well RDDW20F-15 — 20 W, 15 V, 0,666 A, RoHS

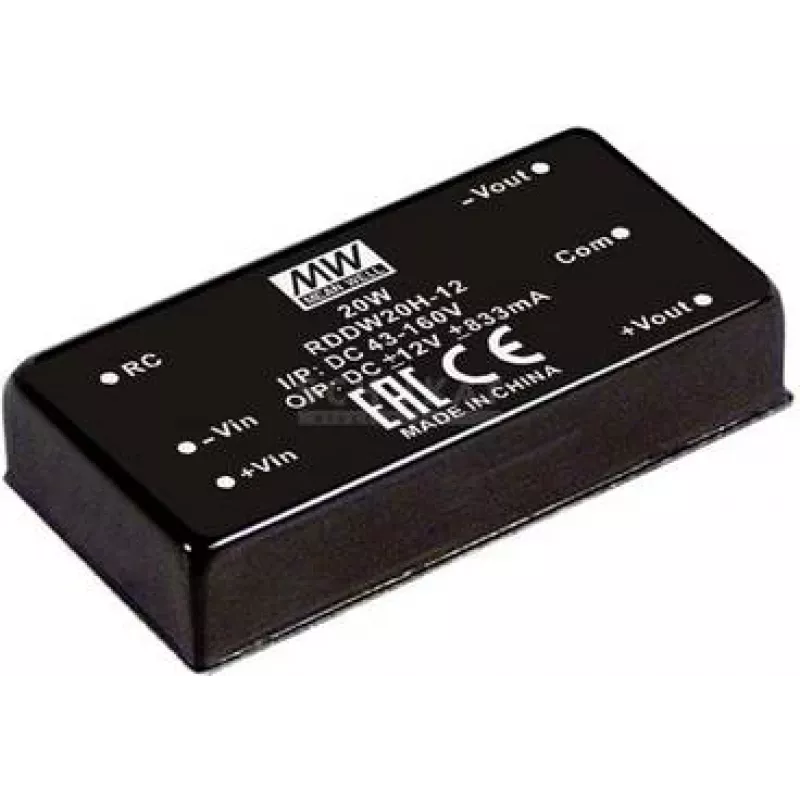

Mean Well RDDW20F-15 on kompaktne alalisvoolumuundur raudteesüsteemidele, kahe väljundiga, mõeldud manussüsteemide ja väikeelektroonika jaoks. See aktsepteerib laia sisendpingevahemikku 9–36 VDC ja annab kaks ±15 VDC väljundit voolutugevusega ±0,666 A ning 1,5 kVDC sisend/väljund isolatsiooniga. Moodul tarnitakse DIP läbiva avaga pakendis, sellel on kaug-SISSE/VÄLJA juhtimine ja see vastab RoHS-i nõuetele. Selle väikesed mõõtmed (sügavus 50,8 mm) ja kerge kaal (35 g) muudavad selle sobivaks piiratud ruumiga rakendustesse ja OEM-integratsiooni.

Eelised

Muundur tagab reguleeritud kaks väljundit galvaanilise isolatsiooniga, kaitstes tundlikke vooluringe ja vähendades häireid. Selle lai sisendpinge vahemik võimaldab kasutamist erinevate alalisvooluallikatega raudtee- ja tööstuskeskkondades. DIP läbiva avaga pakend lihtsustab PCB-le paigaldamist prototüüpide ja tootmise jaoks, samas kui kaug-SISSE/VÄLJA funktsioon võimaldab välist juhtimist. Kerge kaal ja kompaktsed mõõtmed toetavad integreerimist kompaktsetesse seadmetesse ja manussüsteemidesse.

Sobib kasutamiseks

• Manussüsteemid ja väikesed tööstuslikud kontrollerid
• Raudteeelektroonika ja sõidukitele paigaldatavad seadmed
• OEM-toiteallikad ja elektroonikamoodulid
• Prototüüpimine ja PCB-le paigaldatavad rakendused
• Remont ja tootmispartiid (hulgitarne)

Peamised tehnilised andmed

• Tootja: Mean Well
• Mudel (MPN): RDDW20F-15
• Sisendpinge: 9–36 VDC
• Väljundpinge: ±15 VDC
• Väljundvool: ±0,666 A (ühe väljundi kohta)
• Väljundvõimsus: 20 W
• Isolatsioon: 1,5 kVDC S/V
• Pakend: DIP läbiva avaga
• Juhtimine: Kaug-SISSE/VÄLJA
• Vastavus: RoHS
• Sügavus: 50,8 mm
• Kaal: 35 g
• Kogus pakendis: tarnitakse hulgipakendis (300 tk/pakend)

Kasutamine

Paigaldage RDDW20F-15 PCB-le, kasutades DIP läbiva avaga viike, ja tagage korralik jootmine usaldusväärse elektrilise ja mehaanilise ühenduse tagamiseks. Ühendage 9–36 VDC alalisvooluallikas sisendklemmidele, järgides õiget polaarsust. Kasutage ±15 V väljundeid järgnevate vooluringide toitmiseks, hoides kombineeritud väljundvoolud iga väljundi puhul määratud ±0,666 A piires ja koguvõimsuse 20 W piires. Rakendage vastavalt rakenduse vajadustele PCB-l sobivat sisendi ja väljundi filtreerimist ning sidestust. Kasutage kaug-SISSE/VÄLJA juhtimist vastavalt tootja ühendusskeemile, et muundurit sisse või välja lülitada ilma toidet eemaldamata.

Soovitused

Tagage mooduli ümber piisav vahemaa ja ventilatsioon ning järgige soovitatud PCB-paigutust ja maandustavasid, et säilitada isolatsiooni jõudlus ja minimeerida soojuse kogunemist. Jälgige sisendpinge piiranguid ja vähendage koormust, kui töötate maksimaalse temperatuuri lähedal või sisendvahemiku piiril. Tootmisel käsitsege hulgitarnitavaid seadmeid ESD-ettevaatusabinõudega ja veenduge, et jootmisprofiil sobib läbiva avaga pakendiga.
