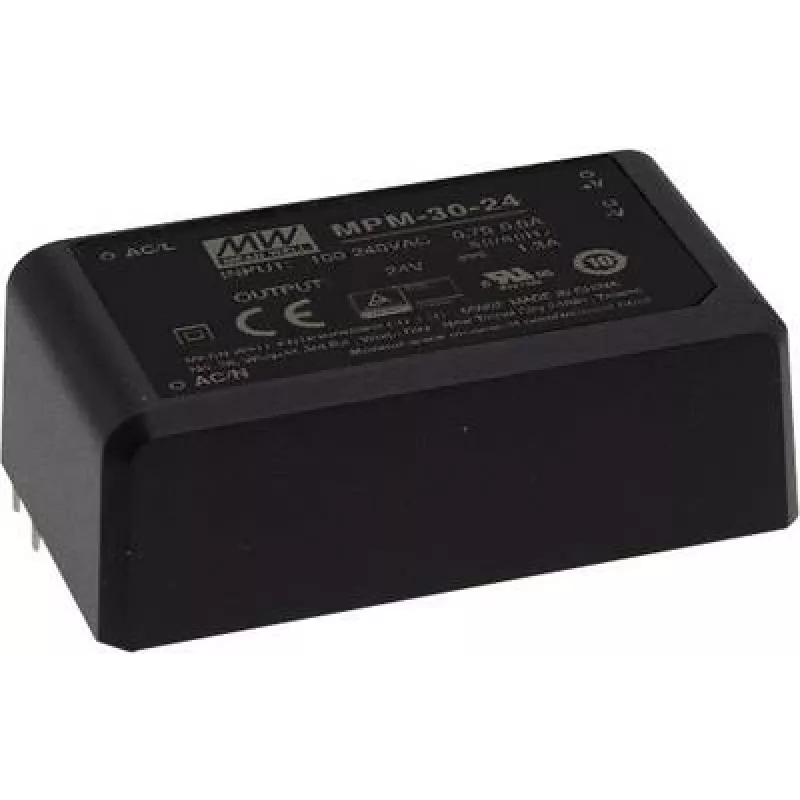

Toiteadapter/muundur Mean Well MPM-30-24, 30 W, 24 V väljund, 80–264 V sisend

Mean Well MPM-30-24 on kompaktne vahelduvvoolu-alalisvoolu toiteadapter/muundur, mis annab fikseeritud 24 V alalisvoolu väljundi nimivõimsusega 30 W. Seade aktsepteerib universaalset vahelduvvoolu sisendit vahemikus 80 kuni 264 V ja pakub reguleeritud 24 V väljundit kuni 1,3 A. Moodul on mõeldud trükkplaadile läbiva avaga paigaldamiseks ja kapseldatud konstruktsiooniga, sobides DIN-liistule või sisseehitatud paigaldistesse, kus on vaja usaldusväärset väikese võimsusega 24 V toidet. Disain sisaldab tugevdatud isolatsioonitasemeid, mis sobivad meditsiini- ja tööstusjuhtimiskeskkondadesse, säilitades samal ajal väikese jalajälje 39 × 69,5 × 24 mm ja vastavuse RoHS-i jätkusuutlikkuse nõuetele.

Eelised

Adapter pakub laia sisendpinge vahemikku, mis toetab globaalseid võrgupingeid ja vähendab vajadust eraldi muundurite järele. Selle kapseldatud ühe väljundiga disain tagab elektrilise isolatsiooni ja sisemiste komponentide kaitse, parandades vastupidavust tööstus- ja meditsiiniseadmetes. Trükkplaadile läbiva avaga paigaldamine lihtsustab integreerimist kohandatud koostudesse, samas kui väikesed mõõtmed võimaldavad paigaldamist piiratud ruumiga seadmetesse. Toode pakub stabiilset 24 V väljundit, mis sobib juhtmoodulitele ja väikestele automaatikaseadmetele, koos turvameetmetega nagu tugevdatud isolatsioon kasutajakaitse parandamiseks.

Sobib

• Tööstuslikud juhtimissüsteemid ja PLC-moodulid, mis vajavad stabiilset 24 V toidet
• Automaatikaseadmed ja väikesed ajamielektroonikad
• Manus- ja trükkplaaditaseme toitelahendused kompaktsetes korpustes
• Meditsiiniseadmed ja -varustus, kus on vaja tugevdatud isolatsiooni
• Väikese võimsusega väliste adapterite asendamine või uuendamine paigaldistes

Peamised spetsifikatsioonid

• Väljundpinge: 24 V DC
• Nimiväljundvõimsus: 30 W
• Maksimaalne väljundvool: 1,3 A
• Sisendpinge vahemik: 80–264 V AC (universaalne võrgusisend)
• Paigaldusviis: trükkplaadile läbiva avaga (sobib manussõlmedele)
• Konstruktsioon: kapseldatud ühe väljundiga moodul
• Isolatsioon: tugevdatud isolatsioon (2xMOPP), sobib kõrgematele ohutusnõuetele
• Mõõtmed: 39 × 69,5 × 24 mm
• Vastavus: RoHS

Kuidas kasutada

Paigaldage moodul trükkplaadile, kasutades määratud läbiva avaga padjandeid ja jooteühendusi, tagades 24 V väljundi õige polaarsuse. Tagage plaadil piisav kliirens ja soojusjuhtimine; kuigi kapseldatud, vajab seade pideva koormuse korral ruumi soojuse hajutamiseks. Ühendage vahelduvvooluvõrk määratud 80–264 V vahemikus ja kontrollige sisendjuhtmeid ning kaitsev maandusühendusi vastavalt kohalikele elektrieeskirjadele. Enne lõplikku koostamist testige väljundpinget tühikäigul ja täiskoormusel, et kinnitada stabiilset reguleerimist.

Soovitused

Usaldusväärseks tööks vältige pidevat töötamist maksimaalsel nimivoolul, kontrollimata plaaditaseme soojuslikku jõudlust. Kasutage sobivat sisendkaitset ja siirdeliigpingekaitset vahelduvvoolu poolel ning lisage väljundfiltreerimist või siirdesummutust, kui ühendatud seade on tundlik lülitusmüra suhtes. Meditsiiniseadmetes kasutamisel veenduge, et kogu süsteemi disain vastab kohaldatavatele ohutusstandarditele lisaks mooduli tugevdatud isolatsiooni reitingule.
