Toiteadapter/muundur Mean Well MFM-30-12, 30 W, 12 V väljund, 80–264 V sisend, RoHS, 35×65,5×23 mm

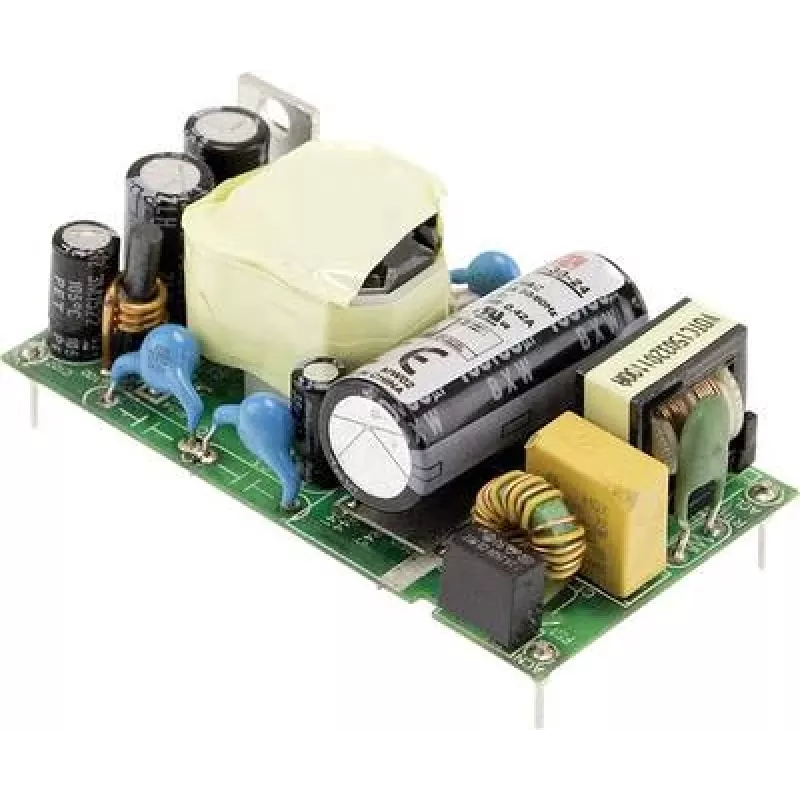

Mean Well MFM-30-12 on kompaktne vahelduv-alalisvoolu ühe väljundiga toitemoodul, mis annab 12 V alalisvoolu kuni 2,5 A ja nimivõimsusega 30 W. Seade toetab laia universaalset sisendpingevahemikku 80–264 V vahelduvvoolu, on mõeldud PCB-le paigaldamiseks avatud raamiga formaadis ja mõõtmetega 35 × 65,5 × 23 mm. See sisaldab ohutusisolatsiooni (2×MOPP), mis sobib meditsiinilise eralduse jaoks, ja vastab RoHS-i nõuetele, muutes selle sobivaks, kui on vaja ruumisäästlikku ja usaldusväärset 12 V toidet manussüsteemidele ja tööstuselektroonikale.

Eelised

Adapter annab stabiilse 12 V alalisvoolu väljundi kuni 2,5 A voolutugevusega väikeses jalajäljes, võimaldades integreerimist tihedatesse PCB-paigutustesse. Selle lai 80–264 V vahelduvvoolu sisendvahemik võimaldab töötada erinevatest vooluvõrkudest ilma lisakomponentideta. Avatud raamiga PCB-paigaldusviis lihtsustab paigaldamist kontrollitud korpustesse, samas kui 2×MOPP isolatsioon toetab rakendusi, mis nõuavad täiustatud patsiendi või süsteemi kaitset. RoHS-i vastavus tagab, et moodul vastab tavalistele keskkonnamaterjalide piirangutele.

Sobib

• Väikeste manussüsteemide ja mikrokontrolleriplaatide toiteks
• Tööstuslike juhtimismoodulite ja automaatikaseadmete jaoks
• LED-valgustuse draiveritele ja ekraanielektroonikale
• Sideseadmetele ja võrguseadmetele 12 V toitega
• Meditsiiniseadmetele, mis vajavad PCB-le paigaldatud isoleeritud toiteallikaid

Peamised tehnilised andmed

• Väljundpinge: 12 V alalisvool
• Maksimaalne väljundvool: 2,5 A
• Nimivõimsus: 30 W
• Sisendpingevahemik: 80–264 V vahelduvvool
• Formaat: avatud raamiga PCB-paigaldis
• Mõõtmed: 35 × 65,5 × 23 mm
• Ohutusisolatsioon: 2×MOPP (meditsiiniline isolatsioon)
• RoHS vastavuses

Kasutamine

Paigutage moodul siht-PCB-le vastavalt tootja soovitatud jalajäljele ja jootmisjuhistele. Veenduge õiges orientatsioonis sisendi ja väljundi ühenduste jaoks ning kontrollige, et vahelduvvoolu sisendliinid on ühendatud sobivate kaitsekomponentide nagu sulavkaitsmed ja liigpingesummutid kaudu, kui süsteem seda nõuab. Tagage piisavad roomamis- ja kliirensi kaugused lõpptoote korpuses ning suunake väljundliinid allavoolu ahelatesse vajaliku filtreerimise ja sidestusega, et täita müra ja stabiilsuse nõuded. Katsetage kokkupandud plaati algul madala koormusega, seejärel suurendage järk-järgult kavandatud töövooluni, jälgides temperatuuri.

Soovitused

Kasutage moodulit kaitsekorpuses, millel on piisav ventilatsioon, ja säilitage ohutuseks nõutud vahemaad. Meditsiiniliste või ohutuskriitiliste rakenduste puhul järgige kohaldatavaid standardeid roomamis-, kliirensi- ja maandusnõuete osas ning tehke lõplik valideerimine eeldatavates keskkonna- ja koormustingimustes.
