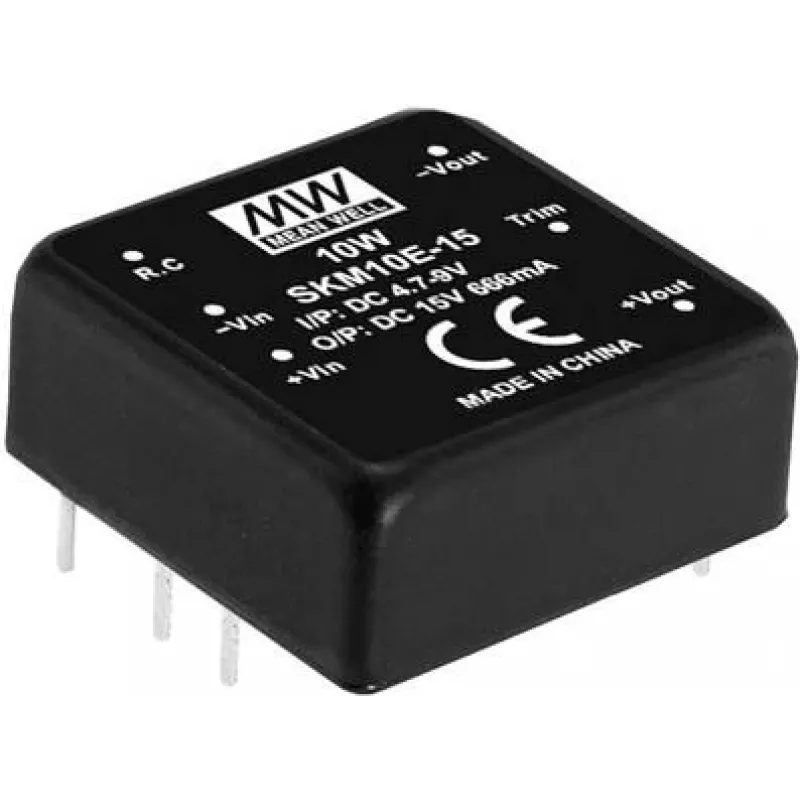

Toiteadapter MEAN WELL SKM10E-15 10 W 15 V 0,67 A

MEAN WELL SKM10E-15 on ülikompaktne PCB-le monteeritav alalisvoolumuundur DIP-läbimonteeritavas pakendis, mõõtmetega umbes 1" x 1". See võtab vastu sisendpinge vahemikku 4,7–9 V alalisvoolu ja annab ühe reguleeritud 15 V alalisvoolu väljundi kuni 0,67 A (10 W). Moodul vastab RoHS nõuetele ja kaalub umbes 18 g, see on mõeldud integreerimiseks trükkplaatidele, kus on vaja väikest, usaldusväärset 15 V toidet.

Eelised

SKM10E-15 pakub kompaktset jalajälge ja läbimonteeritavat DIP-kinnitust lihtsaks PCB-koostamiseks. See annab fikseeritud 15 V väljundi 10 W võimsusega ja lihtsa ühe väljundiga disaini, mis vähendab süsteemi keerukust. Madal kaal ja RoHS-i vastavus muudavad selle sobivaks ruumi- ja regulatsioonitundlikele projektidele.

Sobib

• Manussüsteemid ja juhtplaadid, mis vajavad väikest 15 V liini
• Tööstus- ja mõõteriistamoodulid piiratud PCB-ruumiga
• Masstootmine ja monteerimine, kus eelistatakse läbimonteeritavat kinnitust

Peamised spetsifikatsioonid

• Bränd: mean well
• Mudel (MPN): SKM10E-15
• Sisendpinge: 4,7–9 V alalisvoolu
• Väljundpinge: 15 V alalisvoolu
• Väljundvool: 0,67 A
• Väljundvõimsus: 10 W
• Pakend: DIP-läbimonteeritav, PCB-kinnitus
• Suurus: u. 1" x 1"
• RoHS vastav
• Kaal: ~18 g
• Kogus pakendis: 300 tk

Kasutusjuhised

Paigaldage SKM10E-15 plaadile, kasutades DIP-läbimonteeritavaid viike, ja jootke vastavalt standardsetele PCB-kokkupanekutavadele. Andke sisendtoide määratud 4,7–9 V alalisvoolu vahemikus ja jälgige polaarsust. Rakendage sobivad sisend- ja väljundlahtsidestus- ning maandusahelad vastavalt oma plaadi paigutusnõuetele. Veenduge, et mooduli termilised tingimused ja ümbritsev temperatuur on sobilikud pidevaks tööks nõutava koormuse korral.

Soovitused

Usaldusväärseks tööks kasutage korralikku sisendfiltrit ja väljundlahtsidestust, järgige soovitatud jootetemperatuure läbimonteeritavate komponentide jaoks ning tagage piisav PCB vase pindala soojuse hajutamiseks. Kontrollige, et sisendallikas suudab pakkuda siirdevoolusid ja et 0,67 A väljundpiirang vastab ühendatud koormuse nõuetele.
